Nel mondo veloce dell'elettronica, la domanda di circuiti stampati ad alte prestazioni (PCB) è in continua crescita.è progettato per soddisfare i requisiti rigorosi di diverse applicazioni, in particolare nei settori delle telecomunicazioni, dell'automotive e delle RF.
Comprensione del materiale RO4350B
Rogers RO4350B si distingue come un laminato idrocarburo/ceramico rinforzato in vetro tessuto di alta qualità, che combina abilmente prestazioni elettriche superiori con la fabbricabilità.A differenza dei materiali tradizionali in PTFE, RO4350B semplifica il processo produttivo eliminando la necessità di manipolazioni specializzate o trattamenti attraverso buchi, mantenendo al contempo metriche di prestazione eccezionali.
Caratteristiche chiave
- Costante dielettrica (Dk): mantenuta a 3,48 ± 0,05 a 10 GHz, questa caratteristica garantisce un'integrità ottimale del segnale.
- Fattore di dissipazione: con un basso valore di 0,0037 a 10 GHz, si ottiene una perdita minima del segnale, rendendolo ideale per applicazioni ad alta frequenza.
- Stabilità termica: il materiale vanta una temperatura di transizione vetrosa (Tg) superiore a 280 °C, garantendo l'affidabilità in una vasta gamma di condizioni di lavorazione.
Caratteristiche della costruzione

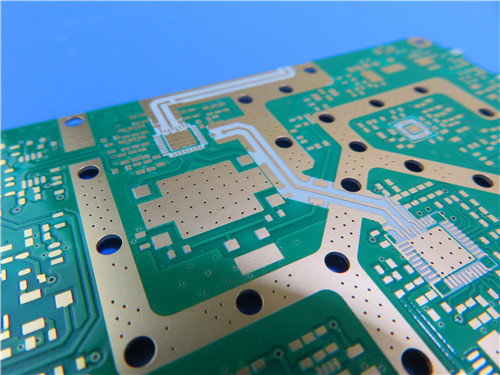

Questo PCB è progettato secondo le seguenti specifiche:
- Materiale di base: Rogers RO4350B, selezionato per la sua affidabilità e prestazioni superiori.
- Conteggio di strati: una configurazione a doppio lato che accoglie progetti di circuiti complessi.
- Dimensioni: le dimensioni compatte di 40,8 mm x 51,6 mm, con una tolleranza di +/- 0,15 mm, lo rendono adatto a varie applicazioni.
- Spessore finale: uno spessore elegante di 0,29 mm ne accresce la versatilità.
- Peso di rame: 1 oz (1,4 ml) sugli strati esterni garantisce un'efficace conducibilità elettrica.
- Traccia/spazio minimo: vengono supportati layout fini con un minimo di 4/4 mil.
- Dimensione minima dell'apertura: per i diversi posizionamenti dei componenti è utilizzato un'apertura versatile di 0,2 mm.
- Finitura superficiale: l'immersione in oro fornisce un'eccellente solderabilità e protegge dalla corrosione.
- Silkscreen: una silkscreen bianca sulla parte superiore facilita l'identificazione dei componenti.
- Maschera di saldatura: la maschera di saldatura verde sulla parte superiore migliora la visibilità e la protezione.
- Prova elettrica: ogni tavola viene sottoposta a rigorose prove elettriche al 100% prima della spedizione, garantendo prestazioni ottimali.
Impilazione di PCB
La configurazione dello stackup comprende:
- Strato di rame 1: 35 μm
- Rogers RO4350B Core: 0,168 mm (6,6 mil)
- Strato di rame 2: 35 μm
| RO4350B Valore tipico |
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Vantaggi del PCB RO4350B
Stabilità dimensionale
Il coefficiente termico di espansione (CTE) di RO4350B corrisponde molto a quello del rame, fornendo un'eccellente stabilità dimensionale.Questa proprietà è fondamentale per mantenere le prestazioni delle costruzioni in cartone a più strati in diverse condizioni termiche.
Risparmio economico
La lavorazione di RO4350B è paragonabile ai materiali standard FR-4, ma offre prestazioni superiori a un costo inferiore.Questo lo rende un'opzione attraente per i produttori che cercano PCB di alta qualità senza superare i vincoli di bilancio.
Alte prestazioni
Progettato per applicazioni di elevato volume e elevate prestazioni, questo PCB eccelle in ambienti che richiedono affidabilità ed efficienza.06% migliora ulteriormente la durata, che lo rende adatto a condizioni difficili.
Applicazioni tipiche
Questo PCB avanzato è ideale per una varietà di applicazioni, tra cui:
- Antenne della stazione base cellulare e amplificatori di potenza: garantisce una trasmissione e una ricezione affidabili del segnale.
- Tag di identificazione RF: Supporta un tracciamento e un'identificazione accurati.
- Radar e sensori per l'automotive: migliora la sicurezza e i sistemi di navigazione dei veicoli.
- LNB per satelliti di trasmissione diretta: fornisce prestazioni stabili nelle comunicazioni satellitari.
Conclusioni
Il nostro PCB a doppio lato, che utilizza il materiale RO4350B di Rogers, rappresenta un significativo progresso nella tecnologia dei PCB.e costi-efficaciaInfine, il nostro PCB è molto adatto per soddisfare le esigenze in continua evoluzione dell'industria elettronica.
Per ulteriori informazioni o per effettuare un ordine, si prega di contattare il nostro team di vendita dedicato.
