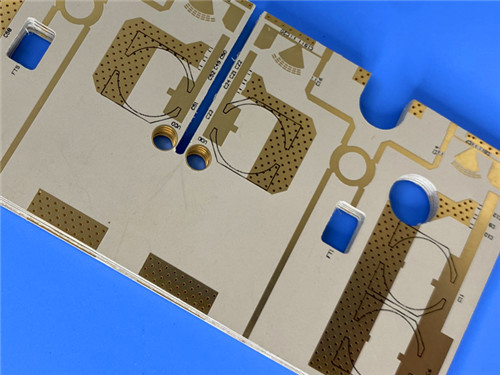

PCB a doppio lato RT Duroide 6035HTC 60mil Bianco Silkscreen Immersione Argento

Nel mondo dell'elettronica, la scelta del materiale del circuito stampato (PCB) può avere un impatto significativo sulle prestazioni, specialmente nelle applicazioni ad alta frequenza e ad alta potenza.Il nostro PCB a doppio lato costruito da RT/duroid 6035HTC si distingue come una soluzione di primo piano per ingegneri e progettisti in cerca di affidabilità, efficienza e funzionalità avanzate.

Costruzione e specifiche del PCB

Materiale di base: RT/duroide 6035HTC

RT/duroid 6035HTC è un composito di PTFE ricoperto di ceramica noto per la sua elevata conduttività termica e le sue eccellenti proprietà dielettriche.Questo materiale è particolarmente adatto per applicazioni RF e microonde ad alta potenza, offrendo caratteristiche che superano quelle dei laminati tradizionali.

Specificità dettagliate

- Conteggio di strati: questo PCB presenta un design a doppio lato, che consente un percorso efficiente di circuiti complessi in una presenza compatta.


- Dimensioni: 43 mm x 107 mm (± 0,15 mm), questo PCB è progettato per la versatilità in varie applicazioni.


- Requisiti di traccia e spazio: con una traccia/spazio minima di 4/7 mils, questo PCB supporta progetti ad alta densità senza compromettere l'integrità del segnale.


- Dimensione del foro e vias: la dimensione minima del foro è di 0,3 mm, e la scheda comprende 71 vias, migliorando la connettività senza le complicazioni dei vias ciechi.


- Tocchi di finitura: la finitura superficiale in argento a immersione offre un'eccellente solderabilità e resistenza alla corrosione, mentre il test elettrico al 100% prima della spedizione garantisce l'affidabilità.

Strato di accumulo

L'accumulo di questo PCB è costituito da:

- Strato di rame 1: 35 μm
- RT/duroide 6035HTC Core: 1.524 mm (60 mil)
- Strato di rame 2: 35 μm

Questa configurazione ottimizza la gestione termica e le prestazioni elettriche, garantendo un funzionamento robusto nelle applicazioni ad alta frequenza.

Caratteristiche di prestazione

Proprietà dielettriche

La costante dielettrica (DK) del PCB di 3,5 ± 0,05 a 10 GHz e un basso fattore di dissipazione di 0,0013 consentono di gestire segnali ad alta frequenza con perdite minime.Queste proprietà sono cruciali per le applicazioni che richiedono precisione e chiarezza nella trasmissione del segnale.

Gestione termica

Con una conduttività termica di 1,44 W/m/K a 80°C, RT/duroid 6035HTC eccelle nella dissipazione del calore.quando il calore eccessivo può comportare un deterioramento delle prestazioni o un guastoL'elevata stabilità termica garantisce che il PCB mantenga la sua integrità anche in condizioni estreme.

Coefficiente di espansione termica (CTE)

I valori CTE ¥19 ppm/°C nell'asse X e Y e ¥39 ppm/°C nell'asse Z ¥indicano la stabilità dimensionale del PCB nelle variazioni di temperatura.Questa stabilità è essenziale per mantenere l'affidabilità delle connessioni e le prestazioni generali del circuito.

Vantaggi del PCB RT/duroide 6035HTC

1. Alta conduttività termica: la dissipazione termica efficace riduce le temperature di funzionamento, migliorando l'affidabilità a lungo termine nelle applicazioni più esigenti.


2. Eccellente prestazione dielettrica: si ottengono perdite di inserimento ridotte e un'integrità del segnale superiore, rendendo questo PCB ideale per circuiti ad alta frequenza.


3Stabilità robusta: la stabilità termica del materiale garantisce prestazioni costanti, anche in ambienti difficili.

Applicazioni

Questo PCB a doppio lato è progettato per una varietà di applicazioni impegnative, tra cui:

- Amplificatori RF ad alta potenza: essenziali per le telecomunicazioni e la radiodiffusione, dove la forza del segnale è fondamentale.


- Applicazioni a microonde: utilizzate in sistemi radar, comunicazioni satellitari e imaging medico.


- Divider e accoppiatori di potenza: essenziali per la gestione del segnale in circuiti complessi, garantendo una distribuzione efficiente della potenza.

Conclusioni

Il PCB a doppio lato RT/duroid 6035HTC è una soluzione di alto livello per ingegneri e progettisti che hanno bisogno di circuiti stampati affidabili e ad alte prestazioni per applicazioni avanzate.Con le sue eccezionali proprietà termiche ed elettriche, questo PCB non solo soddisfa ma supera le rigide esigenze dell'elettronica moderna.

Per qualsiasi domanda o per discutere di come il nostro RT/duroid 6035HTC PCB possa soddisfare le vostre esigenze specifiche, si prega di contattare il nostro team di vendita.Siamo qui per supportare i vostri progetti con competenze e soluzioni di alta qualità.
