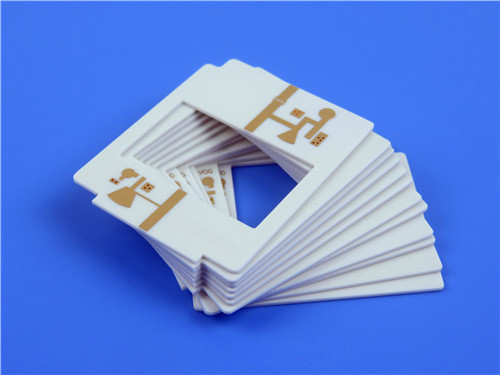

Introducendo un PCB a doppia faccia ad alte prestazioni, meticolosamente progettato con materiale TMM10i, progettato per applicazioni RF e microonde.Questa scheda è costruita per soddisfare le rigide esigenze dell' elettronica moderna, garantendo affidabilità e prestazioni in varie applicazioni ad alta frequenza.
Dettagli della costruzione
Questo PCB a doppio lato è costruito utilizzando TMM10i, un composito polimerico termo-resistente ad alte prestazioni progettato appositamente per applicazioni impegnative.con una tolleranza di ±0.15mm, che garantisce la precisione delle dimensioni cruciali per progetti complessi.
- Numero di strati: a doppio lato
- Traccia/spazio minimo: 5/5 mil, consentendo disegni compatti.
- Dimensione minima del foro: 0,3 mm, per facilitare il posizionamento di vari componenti.
- Spessore della tavola finita: 0,7 mm, contribuendo a un design leggero.
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni, garantendo un'adeguata gestione della corrente.
- Via spessore di rivestimento: 20 μm, migliorando l'affidabilità delle connessioni elettriche.
- Finitura superficiale: oro puro (senza nichel sotto l'oro), con eccellente conduttività e resistenza all'ossidazione.
- Controlli elettrici: prima della spedizione viene eseguito un controllo elettrico al 100%, garantendo la qualità del prodotto.
Impilazione di PCB
Lo stackup di questo PCB è costituito da due strati di rame con un nucleo Rogers TMM10i, progettato per prestazioni ottimali:
- Strato di rame 1: 35 μm
- Rogers TMM10i Core: 0,635 mm (25 mil)
- Strato di rame 2: 35 μm
Assicurazione della qualità
La qualità è fondamentale nella produzione di PCB. I nostri PCB sono prodotti in conformità con gli standard IPC-Class-2, garantendo che soddisfino i benchmark del settore per affidabilità e prestazioni.Ogni unità subisce rigorosi test elettrici per verificare la funzionalità prima della spedizione, riducendo al minimo il rischio di difetti e garantendo la soddisfazione del cliente.
| Valore tipico TMM10i |
| Immobili |
TMM10i |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
9.80±0.245 |
Z |
|
10 GHz |
IPC-TM-650 2.5.5.5 |
| Costante dielettrica |
9.9 |
- |
- |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione (processo) |
0.002 |
Z |
- |
10 GHz |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico della costante dielettrica |
-43 anni. |
- |
ppm/°K |
-55°C-125°C |
IPC-TM-650 2.5.5.5 |
| Resistenza all'isolamento |
> 2000 |
- |
Oh, mio Dio. |
C/96/60/95 della Commissione |
ASTM D257 |
| Resistenza al volume |
2 x 108 |
- |
Mohm.cm |
- |
ASTM D257 |
| Resistenza superficiale |
4 x 107 |
- |
Oh, mio Dio. |
- |
ASTM D257 |
| Forza elettrica (forza dielettrica) |
267 |
Z |
V/mil |
- |
Metodo IPC-TM-650 2.5.6.2 |
| Proprietà termiche |
| Decomposizione a temperatura ((Td) |
425 |
425 |
° CTGA |
- |
ASTM D3850 |
| Coefficiente di espansione termica - x |
19 |
X |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Coefficiente di espansione termica - Y |
19 |
Y |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Coefficiente di espansione termica - Z |
20 |
Z |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Conduttività termica |
0.76 |
Z |
W/m/K |
80 °C |
ASTM C518 |
| Proprietà meccaniche |
| Forza di buccia del rame dopo lo stress termico |
5.0 (0.9) |
X,Y |
Lb/pollice (N/mm) |
dopo saldatura galleggiante 1 oz. EDC |
Metodo IPC-TM-650 2.4.8 |
| Forza flessibile (MD/CMD) |
- |
X,Y |
kpsi |
A |
ASTM D790 |
| Modulo flessibile (MD/CMD) |
1.8 |
X,Y |
Msi |
A |
ASTM D790 |
| Proprietà fisiche |
| Assorbimento dell'umidità (2X2) |
1.27 mm (0,050") |
0.16 |
- |
% |
D/24/23 |
ASTM D570 |
| 3.18 mm (0,125") |
0.13 |
| Gravità specifica |
2.77 |
- |
- |
A |
ASTM D792 |
| Capacità termica specifica |
0.72 |
- |
J/g/K |
A |
Calcolato |
| Processo senza piombo compatibile |
- Sì. |
- |
- |
- |
- |
Caratteristiche materiali
TMM10i Caratteristiche
Il materiale Rogers TMM10i è noto per le sue eccellenti prestazioni elettriche, che lo rendono ideale per applicazioni ad alta frequenza.
- Costante dielettrica (Dk): 9,80 ± 0.245
- Fattore di dissipazione: 0,0020 a 10 GHz, riducendo al minimo la perdita di segnale.
- Coefficiente termico di Dk: -43 ppm/°K, che garantisce la stabilità a diverse temperature.
- Temperatura di decomposizione (Td): 425 °C (TGA), fornendo resistenza termica.
- Conduttività termica: 0,76 W/mK, che facilita una efficace dissipazione del calore.
Vantaggi del materiale TMM10i
L'uso di TMM10i offre diversi vantaggi:
- Stabilità meccanica: le proprietà del materiale resistono al sollevamento e al flusso di freddo, garantendo l'integrità strutturale nel tempo.
- Resistenza alle sostanze chimiche: la sua resistenza alle sostanze chimiche di processo riduce al minimo i danni durante la fabbricazione, migliorando la durata.
- Trasformazione semplificata: non è richiesto alcun trattamento con naftanato di sodio prima del rivestimento elettroless, semplificando i processi di produzione.
- Affidabile legame del filo: basato su una resina termo-resistente, TMM10i supporta applicazioni affidabili di legame del filo.
Applicazioni tipiche
La versatilità di questo PCB a doppio lato lo rende adatto a una vasta gamma di applicazioni, tra cui:
- Circuiti RF e microonde: ideali per amplificatori, filtri e accoppiatori.
- Sistemi di comunicazione satellitare: progettati per sopportare i rigori delle applicazioni spaziali.
- Antenne di sistema di posizionamento globale: ottimizzate per una navigazione precisa.
- Antenne e polarizzatori dielettrici: efficaci per la trasmissione e la ricezione del segnale.
- Chip testers: prestazioni affidabili in ambienti di test.
Disponibilità
Questo PCB ad alte prestazioni è disponibile in tutto il mondo, garantendo l'accessibilità per i clienti che cercano soluzioni avanzate per i loro progetti elettronici.
Conclusioni
Questo PCB a doppio lato, realizzato in materiale TMM10i, rappresenta un'eccezionale combinazione di affidabilità, prestazioni e versatilità.è perfettamente adatto a una vasta gamma di applicazioni impegnative nell'industria elettronica. Selezionando il nostro PCB, i clienti possono essere sicuri che i loro progetti sfrutteranno la tecnologia all'avanguardia e la comprovata affidabilità..
