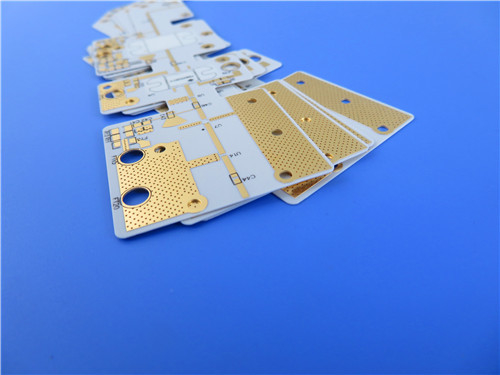

Introducendo un PCB ad alte prestazioni costruito con materiale RO3003 di Rogers, progettato specificamente per applicazioni RF e microonde avanzate. Con dimensioni di 45 mm x 44,5 mm,questo PCB compatto offre un' eccezionale affidabilità e integrità del segnale, che lo rende una scelta ideale per le tecnologie di punta, tra cui il radar automobilistico e le infrastrutture wireless 5G.
Comprensione del materiale RO3003 di Rogers
Rogers RO3003 è un composito PTFE ricoperto di ceramica noto per le sue eccezionali proprietà elettriche e termiche, che lo rendono ideale per applicazioni commerciali a microonde e RF.Il materiale presenta un'eccellente stabilità della costante dielettrica (Dk) su varie temperature e frequenzeQuesta caratteristica è fondamentale in applicazioni quali radar automobilistici, sistemi avanzati di assistenza alla guida (ADAS),e infrastrutture wireless 5G, in cui è fondamentale una prestazione costante.
Proprietà chiave del materiale
- Costante dielettrica: 3 ± 0,04 a 10 GHz/23°C
- Fattore di dissipazione: 0,001 a 10 GHz/23°C
- Conduttività termica: 0,5 W/mK
- Assorbimento di umidità: 0,04%
- Coefficiente di espansione termica: -55 a 288 °C con bassi coefficienti di espansione negli assi X, Y e Z
Dettagli della costruzione
Questo PCB a due strati presenta una costruzione rigida con le seguenti specifiche:
- Materiale di base: Rogers RO3003
- Numero di strati: 2
- Dimensioni della tavola: 45 mm x 44,5 mm
- Spessore della tavola finita: 0,3 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Traccia minima/spazio: 4/4 mil.
- Dimensione minima del foro: 0,3 mm (senza vias cieche)
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Silkscreen: nero in alto; senza silkscreen in basso
| RO3003 Valore tipico |
| Immobili |
RO3003 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-3 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.9 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
12.7 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Vantaggi del nostro PCB RO3003
1. Prestazioni ad alta frequenza
La bassa perdita dielettrica del materiale RO3003 consente al PCB di funzionare efficacemente in applicazioni ad alta frequenza, fino a 77 GHz.Questo lo rende una scelta eccellente per le applicazioni RF in cui l'integrità del segnale è fondamentale.
2Stabilità termica
Con una conduttività termica di 0,5 W/mK e un Td superiore a 500°C, i nostri PCB possono resistere a temperature estreme senza compromettere le prestazioni.Questo è essenziale per le applicazioni in cui le condizioni termiche fluttuano.
3Stabilità dimensionale
Il basso coefficiente di espansione in piano del materiale garantisce che il PCB mantenga la sua integrità e le sue prestazioni anche in presenza di variazioni di temperatura.Questa affidabilità è fondamentale per gli impianti montati in superficie sensibili alle variazioni termiche.
4. Produzione economicamente conveniente
Il nostro PCB è progettato per la produzione in volume, fornendo prezzi di laminazione economici mantenendo alti standard di qualità e affidabilità.Questo lo rende una scelta attraente per le imprese che cercano di ampliare la loro produzione senza sacrificare le prestazioni.
Applicazioni tipiche
Rogers RO3003 PCB è versatile e adatto a varie applicazioni, tra cui:
- sistemi radar per l'automotive: essenziali per i sistemi avanzati di assistenza al conducente e le tecnologie di prevenzione delle collisioni.
- Antenne GPS: forniscono un preciso tracciamento della posizione in vari dispositivi.
- Telecomunicazioni cellulari: supporto di amplificatori di potenza e antenne per reti di comunicazione robuste.
- Comunicazione wireless: ideale per le antenne a patch e altre tecnologie wireless.
- satelliti di trasmissione diretta: garantire una trasmissione affidabile dei segnali per le comunicazioni satellitari.
- lettori di contatori remoti: facilitazione di una raccolta di dati efficiente nelle utility.
- Power Backplanes: supporto alla distribuzione dell'energia in sistemi elettronici complessi.
Conclusioni
Mentre le industrie continuano a progredire verso frequenze più elevate e applicazioni più complesse, il PCB Rogers RO3003 è all'avanguardia della tecnologia PCB.Combinazione di materiali ad alte prestazioni con una costruzione meticolosa, questo PCB offre affidabilità ed efficienza senza pari in un design compatto.
Per ulteriori richieste o per effettuare un ordine, contattate il nostro team di vendita.
