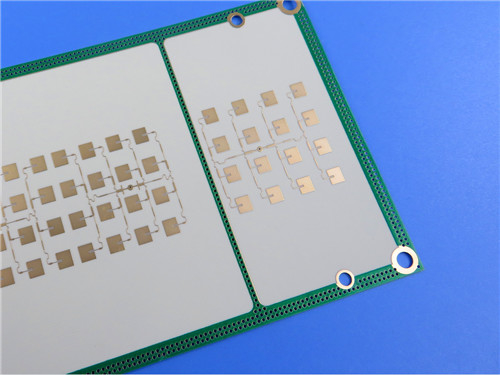

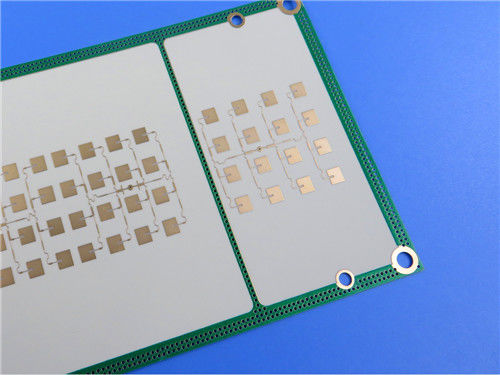

RO4830 Plus PCB a doppio lato 5 mil di spessore

Vi presentiamo il nostro avanzato PCB a due strati, meticolosamente realizzato con materiale RO4830 Plus, progettato specificamente per applicazioni ad onde millimetriche ad alte prestazioni.questo PCB è progettato per la precisione, il che lo rende una scelta ideale per sensori radar automobilistici e altre applicazioni RF che operano nella gamma 76-81 GHz.

Introduzione all'RO4830 Plus
RO4830 Plus è un laminato termo-resistente che rappresenta gli ultimi progressi nei materiali dielettrici.rendendolo una scelta preferita per i progettisti di RFQuesto laminato è privo di vetro tessuto, migliorando le sue caratteristiche di prestazione, in particolare in termini di perdita di inserimento e stabilità dielettrica.

Proprietà chiave del materiale
- Costante dielettrica: circa 3,03 a 77 GHz, fornendo prestazioni elettriche stabili.


- Fattore di dissipazione: un impressionante 0,0015 a 10 GHz, garantendo una perdita minima del segnale.


- Coefficiente termico DK: -54 ppm/°C, mantenendo le prestazioni in un'ampia gamma di temperature.


- Temperatura di transizione del vetro (Tg): 285 °C, consentendo applicazioni ad alta temperatura.


- Assorbimento dell'umidità: basso a 0,02%, garantendo l'affidabilità in varie condizioni ambientali.

Specificativi dei PCB
Questo PCB presenta una costruzione con le seguenti specifiche:

- Materiale di base: RO4830 + laminato termo-resistente
- Numero di strati: 2 strati
- Dimensioni della tavola: 45 mm x 55 mm, con tolleranza di +/- 0,15 mm
- Spessore della tavola finita: 0,2 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Traccia/spazio minimo: 4/5 millimetri, permettendo progetti di circuiti complessi.
- Dimensione minima del foro: 0,2 mm, senza vias cieche.
- Finitura superficiale: oro immersionale in nichel senza elettroli per una migliore solderabilità.
- Maschere di saldatura: verde in alto; nessuna maschera di saldatura in basso.
- Niente da entrambi i lati.

Configurazione dello stackup
- Strato di rame 1: 35 μm
- RO4830 Plus Core: 5 mil (0,127 mm)
- Strato di rame 2: 35 μm

Vantaggi del PCB RO4830 Plus

1Performance di alta frequenza superiore
Il laminato RO4830 Plus è ottimizzato per il funzionamento a 77 GHz, fornendo una bassa perdita di inserimento di soli 1,5 dB/inch, rendendolo ideale per le applicazioni di comunicazione ad alta frequenza e radar.

2Stabilità termica migliorata
Con un Tg di 285 °C, questo PCB può resistere ad alte temperature, garantendo l'affidabilità in ambienti difficili.

3. Produzione economicamente conveniente
Il design innovativo del PCB RO4830 Plus consente una produzione economicamente conveniente mantenendo al contempo standard di prestazioni di alta qualità.Ciò è particolarmente utile per le imprese che desiderano ampliare la loro produzione senza compromettere la qualità.

4- Eccellenti prestazioni di perforazione
L'assenza di vetro tessuto nel laminato migliora le capacità di perforazione laser, consentendo processi di produzione precisi ed efficienti.

5- Responsabilità ambientale
RO4830 Plus PCB è privo di PFAS e soddisfa i moderni standard di sostenibilità, rendendolo una scelta responsabile per i produttori attenti all'ambiente.

Applicazioni

Il PCB RO4830 Plus è versatile, adatto a una vasta gamma di applicazioni, tra cui:

- Sensori radar automobilistici: essenziali per i sistemi avanzati di assistenza alla guida (ADAS) e le tecnologie di prevenzione delle collisioni.

- Antenne a patch: ottimizzate per applicazioni radar a onde mm.

- Reti di alimentazione RF: antenne a guida d'onda di supporto per una comunicazione migliorata.

- Disegni radar multi-chip: servono come strato di frequenza intermedia RF (IF), facilitando complesse funzionalità radar.

Conclusioni

Mentre le industrie si muovono verso frequenze più elevate e applicazioni più complesse, il PCB RO4830 Plus è leader nel settore dei PCB ad alte prestazioni.combinato con ingegneria di precisione, offrono un'affidabilità e prestazioni ineguagliabili nei progetti compatti.

Per le aziende che desiderano innovare nel campo della tecnologia delle onde millimetriche, il nostro PCB RO4830 Plus offre una soluzione convincente.Collabora con noi per sfruttare le capacità all'avanguardia di RO4830 Plus PCB e portare avanti la tua tecnologia.
