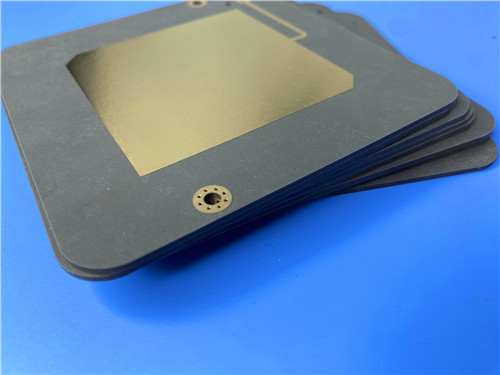

Questo PCB è costruito utilizzando RT/duroid 5880 e RO4450F, entrambi rinomati per le loro proprietà elettriche superiori.
- RT/duroid 5880 è un laminato ad alta frequenza composto da PTFE (Politetrafluoroetilene) rinforzato con microfibre di vetro. La sua costante dielettrica rimane uniforme su varie frequenze, rendendolo ideale per applicazioni che richiedono prestazioni costanti.
- RO4450F viene utilizzato come strato di incollaggio, fornendo ulteriore resistenza e stabilità termica alla struttura del PCB.
Specifiche Chiave
- Dimensioni: 49,1 mm x 43,2 mm (±0,15 mm)
- Numero di Strati: 3 strati
- Traccia/Spazio Minimo: 5/7 mils
- Dimensione Minima Foro: 0,4 mm
- Spessore Scheda Finito: 3,3 mm
- Peso Rame Finito: 1oz (1,4 mils) su entrambi gli strati esterni e interni
- Spessore Placcatura Via: 20 μm
- Finitura Superficiale: Oro per Immersione
- Test: Il 100% dei test elettrici viene condotto prima della spedizione per garantire qualità e affidabilità.
Vantaggi di RT/duroid 5880
L'uso di RT/duroid 5880 offre numerosi vantaggi:
- Proprietà Elettriche Uniformi: La costante dielettrica di RT/duroid 5880 è strettamente controllata, con un valore tipico di 2,2 (±0,02 a 10 GHz). Questa consistenza è cruciale per le applicazioni ad alta frequenza.
- Basso Fattore di Dissipazione: A 10 GHz, il fattore di dissipazione è un impressionante 0,0009, minimizzando la perdita di segnale e migliorando le prestazioni complessive.
- Resistenza ai Fattori Ambientali: Il materiale è resistente a solventi e reagenti, rendendolo adatto a vari processi di produzione.
- Stabilità Termica: Con un basso coefficiente di temperatura della costante dielettrica (TCDk) di -125 ppm/°C, questo PCB può mantenere le prestazioni su un ampio intervallo di temperature.
| Valore Tipico RT/duroid 5880 |
| Proprietà |
RT/duroid 5880 |
Direzione |
Unità |
Condizione |
Metodo di Test |
| Costante Dielettrica,εProcesso |
2.20
2.20±0.02 spec. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Costante Dielettrica,εDesign |
2.2 |
Z |
N/A |
8GHz to 40 GHz |
Metodo della Lunghezza di Fase Differenziale |
| Fattore di Dissipazione,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficiente Termico di ε |
-125 |
Z |
ppm/℃ |
-50℃to 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistività Volumica |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistività Superficiale |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Calore Specifico |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calcolato |
| Modulo di Trazione |
Test a 23℃ |
Test a 100℃ |
N/A |
MPa(kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Tensione Ultima |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| Deformazione Ultima |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo di Compressione |
710(103) |
500(73) |
X |
MPa(kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Tensione Ultima |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Deformazione Ultima |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Assorbimento di Umidità |
0.02 |
N/A |
% |
0.62"(1.6mm) D48/50 |
ASTM D 570 |
| Conducibilità Termica |
0.2 |
Z |
W/m/k |
80℃ |
ASTM C 518 |
| Coefficiente di Espansione Termica |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
℃ TGA |
N/A |
ASTM D 3850 |
| Densità |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Pelatura del Rame |
31.2(5.5) |
N/A |
Pli(N/mm) |
1oz(35mm)EDC foil
after solder float |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo Senza Piombo Compatibile |
Sì |
N/A |
N/A |
N/A |
N/A |
Applicazioni
La versatilità di questo PCB rigido a 3 strati lo rende adatto a una vasta gamma di applicazioni, tra cui:
- Antenne a Banda Larga per Compagnie Aeree Commerciali: Alta affidabilità e prestazioni nei sistemi di comunicazione.
- Circuiti Microstrip e Stripline: Ideali per applicazioni RF e microonde.
- Applicazioni a Onde Millimetriche: Supporta tecnologie avanzate nelle telecomunicazioni e nei radar.
- Sistemi Radar: Fondamentali per i sistemi di guida e il tracciamento di precisione.
- Antenne Radio Digitali Punto-a-Punto: Assicurano connessioni chiare e affidabili nelle reti di comunicazione.
Controllo Qualità e Standard
Il nostro processo di produzione è conforme agli standard IPC-Class-2, garantendo che ogni PCB soddisfi i più elevati standard di qualità. L'uso di artwork Gerber RS-274-X facilita una produzione precisa e l'implementazione del 100% dei test elettrici prima della spedizione garantisce che solo schede completamente funzionali raggiungano i nostri clienti.
Conclusione
Il PCB RT duroid 5880 è una testimonianza di ingegneria avanzata e produzione di qualità. Con le sue eccezionali proprietà elettriche, la costruzione robusta e la versatilità in varie applicazioni, questo PCB è la scelta ideale per ingegneri e progettisti che mirano all'eccellenza nei loro progetti elettronici. Mentre la tecnologia continua ad evolversi, restiamo impegnati a fornire soluzioni che soddisfano le esigenze in continua evoluzione del settore.
