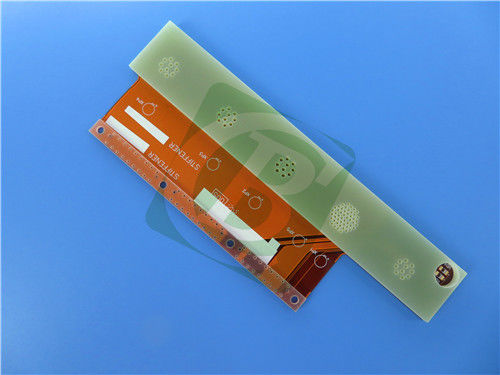

I circuiti stampati flessibili (PCB) hanno rivoluzionato l'industria elettronica, fornendo soluzioni essenziali per progetti compatti e leggeri. Approfondiamo la costruzione, le specifiche e le applicazioni di un PCB flessibile a doppia faccia realizzato in poliammide, evidenziandone i vantaggi e i potenziali utilizzi.
| Specifiche |
Dettagli |
| Materiale di base |
Poliammide flessibile |
| Numero di strati |
Doppia faccia |
| Dimensioni della scheda |
51 mm x 35 mm (+/- 0,15 mm) |
| Traccia/Spazio minimo |
5/5 mils |
| Dimensione minima del foro |
0,4 mm |
| Via ciechi |
No |
| Spessore flessibile |
0,22 mm |
| Spessore flessibile + irrigiditore PI |
0,3 mm |
| Spessore flessibile + irrigiditore FR4 |
1,34 mm |
| Peso Cu finito |
2oz (2,8 mils strati esterni) |
| Spessore placcatura via |
20 μm |
| Finitura superficiale |
Oro a immersione al nichel senza elettrolisi (ENIG) |
| Serigrafia superiore |
Bianco |
| Serigrafia inferiore |
No |
| Maschera di saldatura superiore |
Coverlay giallo |
| Maschera di saldatura inferiore |
No |
| Test elettrico |
Test elettrico al 100% prima della spedizione |
Configurazione dello spessore e degli strati
Lo spessore del flex è di 0,22 mm, con spessori diversi a seconda dell'irrigiditore utilizzato:
- Flex + Irrigiditore PI: 0,3 mm
- Flex + Irrigiditore FR4: 1,34 mm

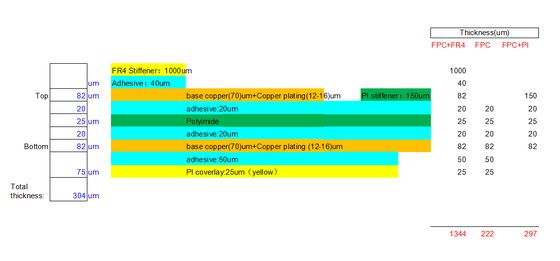

Stackup PCB
Lo stackup di questo PCB flessibile a 2 strati è composto da:
- Strato di rame 1: 70 μm
- Anima in poliammide adesiva: 25 μm (1 mil)
- Strato di rame 2: 70 μm
Questa configurazione combina flessibilità e integrità strutturale, rendendola adatta a varie applicazioni.
Caratteristiche della poliammide adesiva
La poliammide adesiva utilizzata in questo PCB vanta diverse proprietà vantaggiose:
- Senza alogeni e conforme alla direttiva RoHS dell'UE, priva di materiali pericolosi come Pb, Hg, Cd, Cr6+, PBB e PBDE.
- Infiammabilità valutata a UL94 V-0.
- Eccezionale flessibilità e resistenza termica.
- Stabilità dimensionale con un tasso di assorbimento dell'umidità di 1,37-1,46%.
- Una costante dielettrica compresa tra 3,31 e 3,34 a 10 GHz, fondamentale per applicazioni ad alta frequenza.
- Resistenza chimica dell'85% e un fattore di dissipazione di 0,0188-0,0191 a 10 GHz.
Test e standard di qualità
Per garantire l'affidabilità, viene eseguito un test elettrico al 100% prima della spedizione, in conformità agli standard di qualità IPC-Class-2. Questo rigoroso processo di test garantisce che ogni unità soddisfi i criteri di prestazione necessari.
Applicazioni tipiche
I PCB flessibili sono ampiamente utilizzati in vari settori, tra cui:
- Computer
- Telefoni cellulari
- Fotocamere digitali
- Videoregistratori
- Automobili
- Apparecchiature per l'automazione degli uffici
Queste applicazioni beneficiano della natura leggera e personalizzabile dei PCB flessibili, facilitando progetti avanzati che soddisfano le moderne esigenze elettroniche.
Conclusione
Questo PCB flessibile, costruito con materiali in poliammide di alta qualità, esemplifica i progressi nella tecnologia PCB. Le sue specifiche, la costruzione robusta e le applicazioni versatili lo rendono un componente indispensabile nei dispositivi elettronici odierni, riflettendo il passaggio del settore verso progetti più flessibili ed efficienti. Con la disponibilità globale, questo PCB è pronto a soddisfare le esigenze degli innovatori in vari settori.
