Nel dinamico mondo dell'elettronica, la domanda di circuiti stampati (PCB) ad alte prestazioni non è mai stata così alta. Il nostro PCB a 2 strati, costruito con Rogers RO3006, è specificamente progettato per soddisfare i rigorosi requisiti delle applicazioni RF e a microonde.
Selezione del materiale: Rogers RO3006
Al centro di questo PCB c'è Rogers RO3006, un materiale laminato all'avanguardia noto per le sue eccezionali proprietà elettriche e meccaniche. Questo composito PTFE caricato con ceramica è progettato per applicazioni commerciali a microonde e RF, offrendo prestazioni e stabilità superiori.
| Proprietà |
RO3006 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica, εProcesso |
6.15±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 Clamped Stripline |
| Costante dielettrica, εDesign |
6.5 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione, tanδ |
0.002 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-262 |
Z |
ppm/℃ |
10 GHz -50℃a 150℃ |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistività volumetrica |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistività superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1498
1293 |
X
Y |
MPa |
23℃ |
ASTM D 638 |
| Assorbimento di umidità |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.86 |
|
j/g/k |
|
Calcolato |
| Conducibilità termica |
0.79 |
|
W/M/K |
50℃ |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288℃) |
17
17
24 |
X
Y
Z |
ppm/℃ |
23℃/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Densità |
2.6 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Resistenza alla pelatura del rame |
7.1 |
|
Ib/in. |
1oz,EDC After Solder Float |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
Sì |
|
|
|
|
Caratteristiche principali di Rogers RO3006
- Costante dielettrica (Dk): 6.15 ± 0.15 a 10 GHz e 23°C, questa Dk stabile è fondamentale per mantenere l'integrità del segnale nelle applicazioni ad alta frequenza.
- Fattore di dissipazione: con un basso fattore di dissipazione di 0,002 a 10 GHz, Rogers RO3006 riduce al minimo la perdita di energia, rendendolo ideale per una trasmissione efficiente del segnale.
- Stabilità termica: la temperatura di decomposizione termica (Td) supera i 500°C, garantendo prestazioni robuste in ambienti termici esigenti.
- Assorbimento di umidità: un tasso di assorbimento di umidità notevolmente basso dello 0,02% migliora l'affidabilità del PCB in varie condizioni ambientali.
- Coefficiente di espansione termica (CTE): con assi X e Y a 17 ppm/°C e asse Z a 24 ppm/°C, Rogers RO3006 offre un'eccellente stabilità dimensionale.

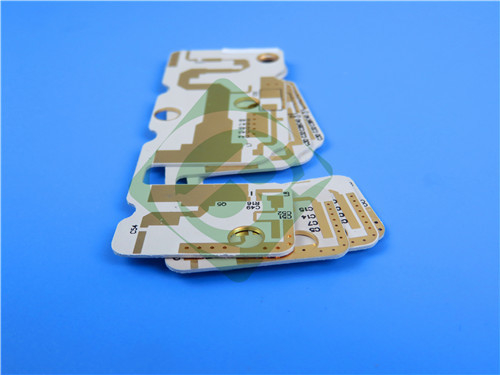

Specifiche del PCB
| Parametro |
Specifiche |
| Materiale di base |
RO3006 |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
45,2 mm x 43,5 mm |
| Traccia/Spazio minimo |
5/5 mils |
| Dimensione minima del foro |
0,2 mm |
| Via ciechi |
No |
| Spessore della scheda finita |
0,3 mm |
| Peso Cu finito |
1 oz (1,4 mils) strati esterni |
| Spessore placcatura via |
20 μm |
| Finitura superficiale |
Oro a immersione |
| Serigrafia superiore |
Bianco |
| Serigrafia inferiore |
No |
| Maschera di saldatura superiore |
No |
| Maschera di saldatura inferiore |
No |
Configurazione stackup
Il PCB presenta uno stackup robusto progettato per prestazioni elettriche ottimali:
- Strato di rame 1: 35 μm
- Anima Rogers RO3006: 10 mils (0,254 mm)
- Strato di rame 2: 35 μm
Questa configurazione garantisce collegamenti elettrici efficaci e una gestione termica stabile, fondamentali per le applicazioni ad alta frequenza.
Controllo qualità
Ogni PCB viene sottoposto a un test elettrico al 100% prima della spedizione, garantendo la conformità agli standard IPC-Class-2. Questo rigoroso processo di test è progettato per garantire affidabilità e prestazioni in ambienti esigenti.
Applicazioni tipiche
La versatilità di questo PCB lo rende ideale per varie applicazioni ad alta frequenza, tra cui:
- Applicazioni radar automobilistiche: miglioramento dei sistemi di sicurezza e navigazione dei veicoli.
- Antenne satellitari di posizionamento globale (GPS): garantiscono un tracciamento preciso della posizione con una perdita di segnale minima.
- Sistemi di telecomunicazioni cellulari: perfetti per amplificatori di potenza e antenne, supportando comunicazioni affidabili.
- Antenne patch per comunicazioni wireless: supportano una connettività senza interruzioni per i dispositivi mobili.
- Satelliti a trasmissione diretta: forniscono segnali satellitari di alta qualità per l'intrattenimento e le comunicazioni.
- Datalink su sistemi via cavo: facilitano l'efficiente trasmissione dei dati per le reti via cavo.
- Lettori di contatori remoti: migliorano la gestione dei servizi pubblici con una raccolta dati affidabile.
- Backplane di alimentazione: supportano la distribuzione di energia ad alte prestazioni in sistemi complessi.
Conclusione
Questo PCB a 2 strati con materiale Rogers RO3006 rappresenta l'avanguardia della tecnologia PCB, offrendo prestazioni, affidabilità e versatilità eccezionali.
Investire in questa soluzione PCB avanzata non solo garantisce che i tuoi prodotti soddisfino le esigenze della tecnologia moderna, ma li posiziona anche per il successo in un mercato sempre più competitivo. Per saperne di più o per effettuare un ordine, contattaci oggi stesso: portiamo le tue soluzioni elettroniche al livello successivo!
