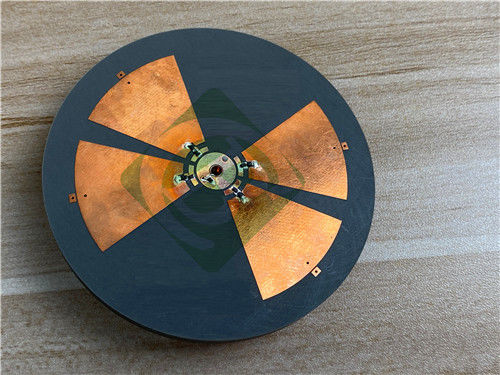

Questa scheda a circuito stampato (PCB) a 4 strati è costruita con materiali RT/duroid 5880 e RO4450F. Progettata per applicazioni ad alta frequenza, offre prestazioni e affidabilità eccezionali, rendendola ideale per sistemi di telecomunicazioni avanzati e radar.

Composizione dei materiali

I materiali di base di questo PCB sono RT/duroid 5880 e RO4450F:

- RT/duroid 5880: Un composito PTFE rinforzato con microfibre di vetro, noto per le sue proprietà dielettriche uniformi e le basse perdite alle alte frequenze.

- RO4450F: Uno strato di legame che completa il materiale RT/duroid, migliorando le prestazioni complessive.

Specifiche del PCB

Artwork e conformità

L'artwork per questo PCB è fornito nel formato Gerber RS-274-X, ampiamente accettato nel settore. La conformità agli standard IPC-Class-2 garantisce che il PCB soddisfi rigorosi parametri di riferimento di qualità per affidabilità e prestazioni. Questa aderenza è fondamentale per le applicazioni in cui il guasto non è un'opzione.

Disponibilità globale

Questo PCB a 4 strati avanzato è disponibile in tutto il mondo, rendendolo accessibile a vari settori e applicazioni. Il suo design è abbastanza versatile da poter essere utilizzato in molteplici settori high-tech.

Introduzione a RT/duroid 5880

RT/duroid 5880 è specificamente progettato per applicazioni ad alta frequenza. Le sue caratteristiche principali includono:

- Costante dielettrica: 2.2 con una tolleranza stretta di 0.02 a 10 GHz/23°C

- Fattore di dissipazione: 0.0009 a 10 GHz

- Coefficiente di temperatura della costante dielettrica (TCDk): -125 ppm/°C

- Basso assorbimento di umidità: 0.02%

- CTE: 31 ppm/°C (asse X), 48 ppm/°C (asse Y), 237 ppm/°C (asse Z)

Queste proprietà assicurano che RT/duroid 5880 mantenga eccellenti prestazioni elettriche su un'ampia gamma di frequenze, rendendolo adatto per applicazioni a banda Ku e onde millimetriche.

Vantaggi di RT/duroid 5880

1. Proprietà elettriche uniformi: la costante dielettrica rimane costante su diversi pannelli, il che è fondamentale per le applicazioni ad alta frequenza.

2. Facilità di lavorazione: RT/duroid 5880 può essere facilmente tagliato e modellato, consentendo implementazioni di design precise.

3. Resistenza chimica: è resistente a solventi e reagenti comunemente utilizzati nella produzione di PCB, garantendo durata e longevità.

4. Ideale per ambienti ricchi di umidità: il suo basso assorbimento di umidità lo rende adatto per applicazioni ad alta umidità.

Applicazioni

Questo PCB a 4 strati è particolarmente adatto per varie applicazioni high-tech, tra cui:

- Antenne a banda larga per compagnie aeree commerciali: garantiscono comunicazioni affidabili in volo.

- Circuiti a microstriscia e a striscia: ampiamente utilizzati in applicazioni RF in cui lo spazio è limitato.

- Applicazioni a onde millimetriche: essenziali per tecnologie all'avanguardia come 5G e oltre.

- Sistemi radar: fondamentali per i sistemi di navigazione e puntamento in applicazioni militari e civili.

- Sistemi di guida: utilizzati nelle tecnologie di navigazione di precisione.

- Antenne radio digitali punto-punto: consentono la trasmissione di dati ad alta velocità.

Conclusione

Il PCB a 4 strati costruito con RT/duroid 5880 e RO4450F rappresenta un significativo progresso nella tecnologia PCB. Il suo design robusto, combinato con le caratteristiche di prestazioni ad alta frequenza, lo rende una scelta ideale per le moderne applicazioni elettroniche che richiedono affidabilità e precisione. Con la sua disponibilità globale e l'adesione a rigorosi standard di qualità, questo PCB è pronto a soddisfare le sfide degli ambienti high-tech odierni.
