TLY-5 PCB RF a doppio lato 125mil 1OZ Oro immersivo

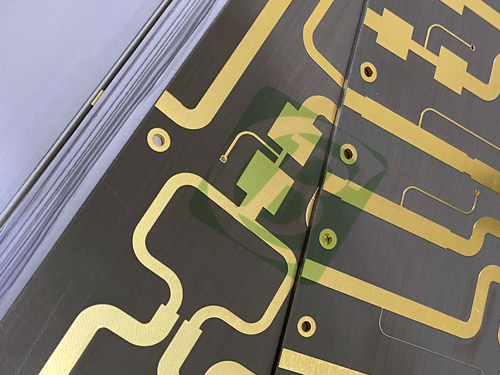

Introducendo il nostro PCB rigido a due strati ad alte prestazioni, progettato con materiale TLY-5.rendendolo la scelta ideale per un'ampia gamma di applicazioni tra cui radar automobilistici, comunicazioni satellitari e tecnologie aerospaziali.

L'accumulo di questo PCB è costituito da:

- Strato di rame 1: 35 μm

- TLY-5 Core: 3,175 mm (125 mil)

- Strato di rame 2: 35 μm

Dettagli dei PCB

Caratteristiche e vantaggi del materiale TLY-5

Proprietà dielettriche

Il laminato TLY-5 presenta una costante dielettrica di 2,2 con una tolleranza stretta di 0,02 a 10 GHz/23°C. Questa stabilità è cruciale per le applicazioni ad alta frequenza, garantendo una perdita minima di segnale.

Tangente a bassa perdita

Con una tangente di perdita di appena 0,0009 a 10 GHz, TLY-5 riduce al minimo la perdita di energia, rendendolo ideale per applicazioni ad alta frequenza come radar automobilistici e telecomunicazioni.

Resistenza all'umidità

Questo PCB ha un tasso di assorbimento dell'umidità di solo lo 0,02%, riducendo significativamente il rischio di delaminazione e garantendo un'affidabilità a lungo termine in varie condizioni ambientali.

Coefficiente di espansione termica (CTE)

I valori CTE per TLY-5 sono ottimizzati per applicazioni elettroniche:

- Asse X: 26 ppm/°C

- Asse Y: 15 ppm/°C

- Asse Z: 217 ppm/°C

Queste metriche garantiscono che il PCB mantenga la sua integrità e le sue prestazioni sotto stress termico.

Applicazioni tipiche

La versatilità di questo PCB lo rende adatto a varie applicazioni ad alte prestazioni, tra cui:

- Radar automobilistico: elaborazione di dati ad alta velocità e affidabilità in ambienti difficili.

- Comunicazioni satellitari e cellulari: essenziali per l'integrità e le prestazioni del segnale.

- Amplificatori di potenza: supporta una gestione efficiente della potenza in modelli compatti.

- Convertitori di blocchi a basso rumore (LNB), amplificatori a basso rumore (LNA), convertitori a basso rumore (LNC): critici per l'amplificazione e l'elaborazione del segnale.

- Aerospaziale: soddisfa requisiti rigorosi di affidabilità e prestazioni.

- Applicazioni a banda Ka, E e W: supporta tecnologie avanzate di comunicazione.

Conformità e norme

Questo PCB aderisce agli standard IPC-Class-2, garantendo che soddisfi i criteri di riferimento del settore per affidabilità e qualità.pronto per l'integrazione senza soluzione di continuità nei processi di produzione.

Disponibilità globale

Questo PCB è disponibile per la spedizione in tutto il mondo, rendendolo accessibile ai produttori e agli ingegneri di tutto il mondo.

Conclusioni

Questo PCB rigido a due strati con costruzione TLY-5 è una soluzione ad alte prestazioni, pensata per soddisfare le esigenze delle moderne applicazioni elettroniche.e test rigorosi lo rendono una scelta ideale per ingegneri e produttori che cercano affidabilità e prestazioniScegliendo il nostro PCB, stai investendo in una soluzione durevole ed efficiente che migliorerà i tuoi prodotti e applicazioni.
