2 strati PCB TP450 a 2,5 mm di spessore

2 strati PCB TP450 a 2,5 mm di spessore

MOQ: 1PCS
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Vacuum bags+Cartons
Periodo di consegna: 8-9 working days
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000PCS per month
Informazioni dettagliate
Place of Origin
China
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
PCB material:
TP450
Layer count:
2 layers
PCB thickness:
2.6mm
PCB size:
121mm x 125 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Evidenziare:

Fabbricazione in cui il prodotto utilizzato non è in grado di essere utilizzato

,

Tavola di circuito TP450 RF

,

2PCB di spessore di 0

Descrizione del prodotto

Introducendo il nostro PCB a doppia faccia ad alte prestazioni, realizzato con materiale TP450, progettato per applicazioni di precisione in vari ambienti ad alta frequenza,compresi i sistemi di navigazione satellitare e la tecnologia avanzata delle antenneCon la sua costruzione robusta e le sue proprietà elettriche superiori, questo PCB è ideale per gli ingegneri che cercano affidabilità e prestazioni.



Impilazione di PCB

Il PCB presenta un'accoppiatura ben strutturata:



Strato di rame 1: 35 μm

TP450 Core: 2,54 mm (100 mil)

Strato di rame 2: 35 μm



Specificativi dei PCB

Parametro Specificità
Materiale di base TP450
Numero di strati Di doppio lato
Dimensioni della scheda 121 mm x 125 mm ± 0,15 mm
Traccia/spazio minimo 6/4 mil
Dimensione minima del foro 0.5 mm
Via cieca No
Spessore della tavola finita 2.6 mm
Peso di Cu finito 1 oz (1,4 ml) per gli strati esterni
Via spessore del rivestimento 20 μm
Finitura superficiale Olio di immersione in nichel senza elettro (ENIG)
Top Silkscreen No
Fusoliera di fondo No
Top Solder Mask No
Maschera di saldatura inferiore No
Prova elettrica Prova elettrica al 100% prima della spedizione



Caratteristiche e vantaggi del materiale TP450



Proprietà dielettriche

La TP450 presenta una costante dielettrica di 4,5 ± 0,2 a 10 GHz, che è fondamentale per le applicazioni ad alta frequenza.rendendolo ideale per le tecnologie di comunicazione.



Tangente a bassa perdita

Con un fattore di dissipazione di 0,0010 a 10 GHz, il TP450 riduce al minimo la perdita di energia, garantendo una trasmissione efficiente del segnale.Questa caratteristica è particolarmente utile per le applicazioni che richiedono l'elaborazione di dati ad alta velocità.



Resistenza all'umidità e stabilità termica

Il PCB presenta un tasso di assorbimento dell'umidità di soli 0,01%, riducendo significativamente il rischio di delaminamento e garantendo un'affidabilità a lungo termine in vari ambienti.la bassa TCDK (-50 ppm/°C) e la conduttività termica (0.44 W/mk) di TP450 lo rendono adatto per applicazioni ad alta temperatura.



Valori CTE

I valori CTE per TP450 sono ottimizzati per applicazioni elettroniche:



- Asse X: 50 ppm/°C

- Asse Y: 50 ppm/°C

- Asse Z: 60 ppm/°C



Queste metriche assicurano che il PCB mantenga la sua integrità sotto fluttuazioni di temperatura, rendendolo una scelta affidabile per applicazioni critiche.

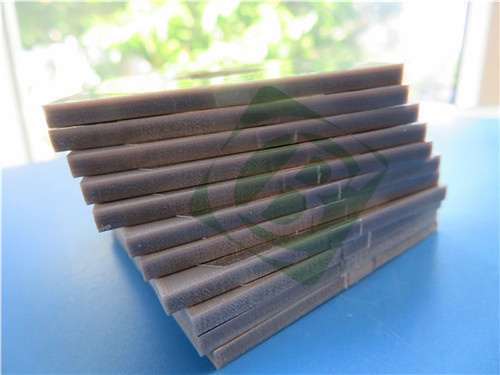

2 strati PCB TP450 a 2,5 mm di spessore 0



Applicazioni tipiche

La versatilità di questo PCB lo rende adatto per una serie di applicazioni avanzate, tra cui:



- Sistemi globali di navigazione satellitare: garantisce un'elaborazione precisa e affidabile dei segnali.

- Tecnologie per il lancio di missili: prestazioni affidabili in condizioni estreme.

- Tecnologia dei fusibili: critica per la sicurezza e l'affidabilità operativa.

- Antenne miniaturizzate: supporta progetti compatti senza sacrificare la funzionalità.



Norme di conformità e qualità

Questo PCB è fabbricato in conformità alle norme IPC-Class-2, garantendo il rispetto dei criteri di riferimento del settore per l'affidabilità e la qualità.L'opera d'arte fornita nel formato Gerber RS-274-X facilita l'integrazione senza soluzione di continuità nei processi di produzione.



Disponibilità globale

Il nostro PCB a doppio lato con costruzione TP450 è disponibile per la spedizione in tutto il mondo, rendendolo accessibile a produttori e ingegneri di tutto il mondo.Questa disponibilità globale garantisce che non importa dove si trovi, potete contare sul nostro PCB per le vostre esigenze elettroniche avanzate.



Conclusioni

Questo PCB a doppio lato realizzato in materiale TP450 rappresenta una soluzione ad alte prestazioni, su misura per le esigenze dell'elettronica moderna.e test rigorosi lo rendono una scelta ideale per applicazioni di navigazione satellitareScegliendo il nostro PCB, stai investendo in una soluzione affidabile ed efficiente che migliora le prestazioni e l'affidabilità dei tuoi dispositivi elettronici.
