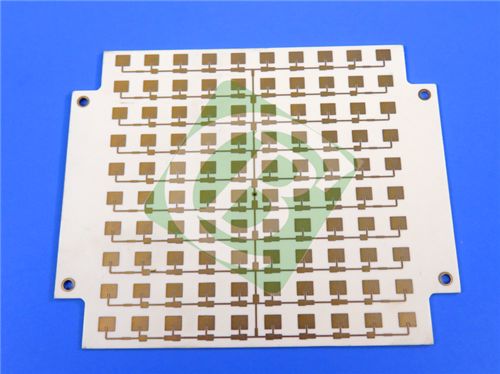

Presentiamo il nostro PCB rigido a doppio strato ad alta frequenza, progettato con precisione utilizzando il laminato RO4003C. Questa soluzione PCB avanzata offre prestazioni elettriche eccezionali con una processabilità simile all'FR-4, rendendola la scelta ideale per stazioni base cellulari, radar automobilistici e sistemi di identificazione a radiofrequenza.
Lo stack-up di questo PCB è composto da:
- Strato di rame 1: 35 μm (1oz)
- Nucleo RO4003C: 0,406 mm (16 mil)
- Strato di rame 2: 35 μm (1oz)
Dettagli del PCB
| Parametro |
Specifiche |
| Materiale di base |
RO4003C |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
38,8 mm x 52,4 mm (±0,15 mm) |
| Traccia/Spazio minimo |
5/5 mils |
| Dimensione minima del foro |
0,2 mm |
| Via ciechi |
No |
| Spessore scheda finita |
0,5 mm |
| Peso Cu finito |
1oz (1,4 mils) |
| Spessore placcatura via |
20 μm |
| Finitura superficiale |
Oro a immersione |
| Serigrafia superiore |
Nero |
| Serigrafia inferiore |
No |
| Maschera di saldatura superiore |
No |
| Maschera di saldatura inferiore |
No |
| Test elettrico |
Testato al 100% prima della spedizione |
Caratteristiche e vantaggi del materiale RO4003C
Proprietà dielettriche
Il laminato RO4003C presenta una costante dielettrica stabile di 3,38 (±0,05 a 10 GHz), fornendo prestazioni del segnale costanti per applicazioni RF sensibili ai costi.
Caratteristiche a bassa perdita
Con un fattore di dissipazione di 0,0027 a 10 GHz, RO4003C riduce al minimo la perdita di energia mantenendo i vantaggi di elaborazione dell'FR-4.
Prestazioni termiche
I valori CTE per RO4003C sono ottimizzati per l'affidabilità:
- Asse X: 11 ppm/°C
- Asse Y: 14 ppm/°C
- Asse Z: 46 ppm/°C
Vantaggi aggiuntivi
- Nessun trattamento speciale dei fori passanti richiesto
- Basso assorbimento di umidità (0,06%)
- Elevato Tg >280°C (536°F)
- Elaborazione FR-4 standard
- Produzione in volume conveniente
Applicazioni tipiche
- Antenne per stazioni base cellulari
- Sensori radar automobilistici
- Tag di identificazione RF
- Componenti LNB satellitari
- Infrastruttura wireless
- Sistemi di comunicazione a microonde
Controllo di qualità:
Test elettrico al 100% (continuità/isolamento)
Ispezione ottica automatica (AOI)
Conforme a IPC-6012 Classe 2
Materiali conformi a RoHS
Compatibile con l'assemblaggio senza piombo
Conclusione
Questo PCB RO4003C a 2 strati offre un equilibrio ottimale tra prestazioni RF ed efficienza di produzione per applicazioni ad alto volume. Con le sue proprietà elettriche di livello microonde e i vantaggi di elaborazione standard, rappresenta una scelta eccellente per gli ingegneri che sviluppano soluzioni wireless convenienti. Il nostro team tecnico è disponibile per supportare le tue specifiche esigenze applicative: contattaci oggi per discutere le tue esigenze o effettuare un ordine.
