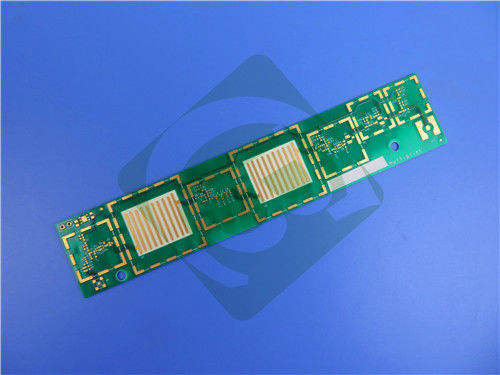

Incontra il nostro PCB rigido a doppio strato ad alte prestazioni, realizzato con maestria utilizzando il materiale Rogers RO4725JXR. È progettato per varie applicazioni ad alta frequenza e antenna dove prestazioni affidabili ed economicità sono cruciali, rendendolo una scelta eccellente per antenne di stazioni base cellulari e altro ancora.
Lo stack-up di questo PCB è attentamente progettato come segue:
Copper_layer_1: 35 μm
Rogers RO4725JXR Core: 0.78 mm (30.7mil)
Copper_layer_2: 35 μm
Dettagli PCB
| Parametro |
Specifiche |
| Materiale di base |
RO4725JXR |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
53mm x 79 mm=1PCS, +/- 0.15mm |
| Traccia/Spazio minimo |
4/7 mils |
| Dimensione minima del foro |
0.3mm |
| Via ciechi |
No |
| Spessore scheda finita |
0.8mm |
| Peso Cu finito |
1oz (1.4 mils) strati esterni |
| Spessore placcatura via |
20 μm |
| Finitura superficiale |
Oro a immersione |
| Serigrafia superiore |
No |
| Serigrafia inferiore |
No |
| Maschera di saldatura superiore |
No |
| Maschera di saldatura inferiore |
No |
| Test elettrico |
Testato al 100% prima della spedizione |
Composizione del materiale e vantaggio in termini di costi
I laminati di grado antenna Rogers RO4725JXR Hydrocarbon / Ceramic / Woven Glass sono un'alternativa affidabile ed economica ai laminati convenzionali a base di PTFE.
Compatibilità di elaborazione
I sistemi di resina dei materiali dielettrici RO4725JXR forniscono le proprietà necessarie per prestazioni ideali dell'antenna. I laminati di grado antenna RO4725JXR sono pienamente compatibili con la tradizionale saldatura senza piombo FR-4 e ad alta temperatura. Questi materiali non richiedono il trattamento speciale necessario sui tradizionali laminati a base di PTFE per la preparazione dei fori passanti placcati. I laminati RO4725JXR sono un'alternativa conveniente ai materiali per antenna convenzionali a base di PTFE, consentendo ai progettisti di ottimizzare i costi e le prestazioni.
Proprietà elettriche e meccaniche
I laminati RO4725JXR hanno le proprietà meccaniche ed elettriche di cui i progettisti di antenne hanno bisogno. I laminati hanno una costante dielettrica (Dk) di 2.55 e una tangente di perdita (Df) di 0.0022 misurata a 2.5 GHz quando si utilizza LoPro? Reverse Treated EDC Foil. Questi valori consentono ai progettisti di antenne di ottenere valori di guadagno sostanziali riducendo al minimo la perdita di segnale. I materiali sono disponibili con prestazioni PIM basse dimostrate, con valori migliori di -160 dBc (segnale a 43dBm 1,900MHz).
Caratteristiche principali
-Costante dielettrica di DK 2.55 +/-0.05 a 10GHz/23°C
-Fattore di dissipazione di 0.0026 a 10GHz/23°C e 0.0022 a 2.5GHz
-Eccellente coefficiente termico della costante dielettrica +34 ppm/°C
-CTE abbinato al rame con asse X di 13.9 ppm/°C, asse Y di 19 ppm/°C, asse Z di 25.6 ppm/°C
-Valore Tg elevato di >280 °C
-Valore PIM perfetto di -166 dBC
Vantaggi
-Dielettrico a bassa perdita con lamina a basso profilo
-Bassa perdita di inserzione
-Dk abbinato alle offerte di antenne standard a base di PTFE
-Intermodulazione passiva ridotta (PIM)
-Prestazioni coerenti del circuito
Dove può essere utilizzato?
Le proprietà uniche di RO4725JXR rendono questo PCB adatto a una vasta gamma di applicazioni:
-Antenne per stazioni base cellulari
-Conformità e disponibilità
Questo PCB soddisfa i severi standard IPC-Class-2, garantendo qualità e affidabilità costanti. Il tipo di grafica fornita è Gerber RS-274-X per un'integrazione di produzione senza soluzione di continuità.
Offriamo disponibilità in tutto il mondo, rendendo questo PCB di alta qualità accessibile a ingegneri e produttori in tutte le regioni.
Scegli questo PCB per una soluzione che offre sia qualità che valore.
