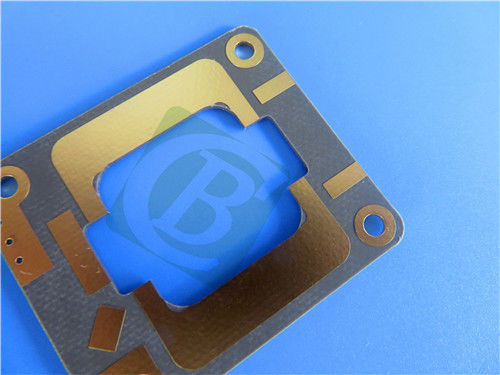

PCB RT duroid 6202 per circuiti stampati a 2 strati, substrato da 0,127 mm

Vi presentiamo il nostro PCB rigido a due strati ad alte prestazioni, meticolosamente realizzato con il materiale Rogers RT/duroid 6202.rendendolo una scelta eccezionale per le antenne a fascia, sistemi radar, e altro ancora.

Costruzione di questo PCB

L'accoppiamento di questo PCB è stato progettato con cura:

Copper_layer_1: 35 μm

Rogers RT/duroide 6202 Substrato: 5 millimetri (0,127 mm)

Copper_layer_2: 35 μm

Dettagli dei PCB

I vantaggi del materiale RT/duroid 6202

Composizione del materiale e caratteristiche fondamentali

Rogers RT/duroid 6202 materiali di circuito ad alta frequenza sono laminati con basse perdite e una bassa costante dielettrica, con rinforzo di vetro tessuto limitato.Forniscono le proprietà elettriche e meccaniche necessarie per progettare strutture microonde complesse che siano sia meccanicamente affidabili che elettricamente stabili.

Stabilità dimensionale e facilità di produzione

Grazie all'aggiunta di rinforzo di vetro tessuto limitato, si ottiene un'eccellente stabilità dimensionale (0,05 a 0,07 mil/pollice).Questo spesso elimina la necessità di doppia incisione per soddisfare strette tolleranze posizionali.

Principali caratteristiche elettriche e fisiche

Tra le caratteristiche degne di nota si annovera una costante dielettrica (Dk) che varia da 2,94 ± 0,04 a 3,06 ± 0,04 (a seconda dello spessore) a 10 GHz/23°C. I laminati hanno una Dk di 3,06 ± 0.04, 0,010 ̊ e 0,015 ̊ stratificati 3,02 ± 0.04, e laminati ≥ 0,020 ′ 2,94 ± 0.04Ha inoltre un fattore di dissipazione di 0,0015 a 10 GHz/23°C, un basso coefficiente termico di Dk a 5 ppm/°C (oltre -50 a +150°C a 10 GHz),e un coefficiente di espansione termica (-55-288 °C) di 15 ppm/°C per gli assi X e YInoltre, vanta una Td di 500 °C TGA, una conducibilità termica di 0,68 W/m/k, un assorbimento dell'umidità dello 0,04%, e una classificazione UL 94-V0.

Principali vantaggi

- Basse perdite garantiscono prestazioni di alta frequenza di prim'ordine

- Il coefficiente di espansione in piano corrisponde al rame

- vanta eccellenti proprietà elettriche e meccaniche

- Riduzione minima dell'incisione

Applicazioni tipiche

Le caratteristiche distintive di RT/duroid 6202 rendono questo PCB perfetto per:

- Antenne a catena di fase

-Sistemi radar a terra e aerei

- Antenne del sistema di posizionamento globale

- Power Backplanes

- Evitazione delle collisioni aeree commerciali

- Reti di formazione del raggio

Compliance e disponibilità globale

Questo PCB soddisfa i severi standard IPC-Class-2, garantendo una qualità e un'affidabilità costanti.

Offriamo disponibilità in tutto il mondo, garantendo agli ingegneri e ai produttori di tutto il mondo l'accesso a questo PCB di alta qualità.

Conclusioni

RT/duroid 6202 PCB combina basse perdite, prestazioni elettriche stabili e affidabilità meccanica, rendendolo un'ottima scelta per varie applicazioni ad alta frequenza.Con le sue proprietà materiali superiori e il suo design premurosoPer una soluzione che bilanci prestazioni e affidabilità, scegliete questo PCB.
