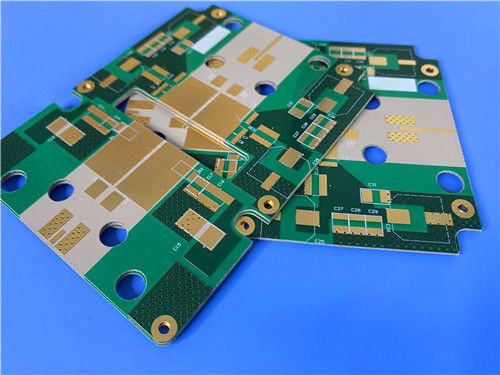

Rogers PCB RO3203 doppio strato 10 mil ENEPIG Finish

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Materiale di base:

Rogers RO3203

Conta dei strati:

2 strati

Spessore del PCB:

0,35 mm

Dimensioni del circuito stampato:

74,57 mm x 23,28 mm per pezzo (1 pezzo),

Silkscreen:

Bianco

Maschera di saldatura:

Verde

Peso di rame:

1 oncia (1,4 mil) per gli strati esterni

Finitura superficiale:

ENEPIG

Evidenziare:

Rogers RO3203 PCB a doppio strato

10 mil ENEPIG PCB di finitura

PCB Rogers con rivestimento ENEPIG

Descrizione del prodotto

Rogers PCB RO3203 doppio strato 10 mil ENEPIG Finish

Questo PCB rigido a due strati è progettato per applicazioni ad alta frequenza (che superano i 40 GHz) e si avvale di Rogers RO3203alaminato tessuto rinforzato con fibra di vetro per fornire un'integrità del segnale eccezionale, stabilità meccanica ed efficienza economica.

Specifica dei PCB

Parametro	Dettagli
Materiale di base	Rogers RO3203 (composito in PTFE tessuto rinforzato con fibra di vetro, riempito di ceramica)
Numero di strati	2 strati (struttura rigida)
Dimensioni della scheda	740,57 mm x 23,28 mm per pezzo (1 PCS)
Traccia/spazio minimo	4 mils (traccia) / 7 mils (spazio)
Dimensione minima del foro	0.2 mm
Vias	Nessun vias cieco; via spessore di rivestimento = 20 μm
Spessore della tavola finita	0.35mm
Peso del rame finito	1 oz (1,4 ml) per gli strati esterni
Finitura superficiale	ENEPIG
Fabbricazione a partire da fibre sintetiche	Filtro di seta bianco sullo strato superiore, senza filtro sullo strato inferiore
Maschera di saldatura	Maschera di saldatura verde sul livello superiore, nessuna maschera di saldatura sul livello inferiore
Assicurazione della qualità	Test elettrici al 100% effettuati prima della spedizione

Configurazione dell'accumulo di PCB

Nome dello strato	Materiale	Spessore
Strato superiore (copper_layer_1)	rame di spessore di 35 μm	35 μm (1 oz)
Strato di substrato	Rogers RO3203	0.254 mm (10 millimetri)
Strato inferiore (Copper_layer_2)	rame di spessore di 35 μm	35 μm (1 oz)

Rogers RO3203 Materiale Introduzione

Rogers RO3203 è un materiale di circuito ad alta frequenza progettato come estensione della serie RO3000, con un focus chiave sul miglioramento della stabilità meccanica senza compromettere le prestazioni elettriche.Essendo un laminato di ceramica rinforzato con fibra di vetro tessuta, essa bilancia tre caratteristiche fondamentali: prestazioni elettriche eccezionali (adatte per frequenze superiori a 40 GHz),robusta stabilità meccanica, e prezzi competitivi, che la rendono ideale per la produzione in serie di dispositivi ad alta frequenza.

Le sue proprietà elettriche principali ∆constante dielettrica (Dk) di 3,02 e fattore di dissipazione (DF) di 0,0016 ∆consentono una diffusione affidabile del segnale a frequenze ultra elevate,mentre il suo rinforzo in vetro tessuto garantisce la durata durante la manipolazione e l'assemblaggioA differenza di alcuni materiali ad alta frequenza, RO3203 è anche compatibile con processi privi di piombo, in linea con gli standard ambientali globali.

RO3203 Caratteristiche principali

Caratteristica	Specificità
Composizione del materiale	Fabbricazione a partire da materiali di polietilene o di polietilene
Costante dielettrica (Dk)	30,02 ± 0,04 a 10 GHz/23°C
Fattore di dissipazione (DF)	0.0016 a 10 GHz/23°C
Temperatura di decomposizione (Td)	> 500°C
Conduttività termica	0.87 W/mK
Coefficiente di espansione termica (CTE)	Asse X: 13 ppm/°C; asse Y: 13 ppm/°C; asse Z: 58 ppm/°C (-55 a 288°C)
Compatibilità dei processi	Compatibile con processi privi di piombo
Indice di infiammabilità	UL 94 V-0

Benefici

Le proprietà di RO3203 si traducono in vantaggi tangibili per il PCB, affrontando le sfide chiave nella progettazione ad altissima frequenza e nella produzione in volume:

Performance ad altissima frequenza:La bassa DF (0,0016) e la Dk stabile (3,02 ± 0,04) consentono un funzionamento affidabile oltre i 40 GHz.
Stabilità meccanica:Il rinforzo in vetro tessuto migliora la rigidità, rendendo il PCB più facile da maneggiare durante l'assemblaggio e resistente alla deformazione.
Compatibilità termica:La bassa CTE in piano (13 ppm/°C per gli assi X/Y) abbinata al rame previene il guasto della giunzione della saldatura durante il ciclo termico, supportando assemblaggi affidabili montati in superficie.
Risparmio economico:Prezzi economici per la produzione in serie, riducendo i costi totali di produzione senza sacrificare le prestazioni ad alta frequenza.
Lussureggianza superficiale:Permette tolleranze di incisione di linee più sottili per un preciso routing dei circuiti ad alta frequenza.
Sicurezza e conformità:La classificazione di infiammabilità UL 94 V-0 e la compatibilità senza piombo soddisfano gli standard mondiali di sicurezza e ambientali.

Applicazioni tipiche

Questo PCB è progettato per l'uso in sistemi elettronici critici, tra cui:

Automotive: sistemi di prevenzione delle collisioni, antenne GPS
Comunicazioni wireless: infrastrutture di stazioni base, LMDS (Local Multipoint Distribution Service), banda larga wireless, antenne a microstrip patch
Satelitari e telecomunicazioni: satelliti di trasmissione diretta (DBS), sistemi di telecomunicazioni senza fili, collegamento dati su sistemi via cavo
Industrial & Consumer: lettori di contatori remoti, backplanes di potenza

Disponibilità: in tutto il mondo

Questo PCB è globalmente accessibile per la produzione e la consegna, rispondendo alle esigenze logistiche di progetti ad alta frequenza multi-regionali.
