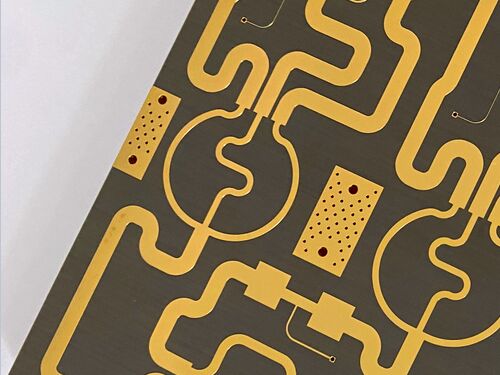

Questo PCB rigido a due strati adotta TLY-5, un laminato dimensionalmente stabile con fibra di vetro tessuta leggera, specificamente progettato per soddisfare i rigorosi requisiti di trasmissione del segnale RF ad alta frequenza,è altamente applicabile ai sistemi di radar automobilistici e di antenne a onde millimetriche.
Specificativi dei PCB
| Parametro |
Dettagli |
| Numero di strati |
2 strati (struttura rigida) |
| Materiale di base |
TLY-5 |
| Dimensioni della scheda |
55 mm × 50 mm per pezzo (1 PCS), tolleranza ±0,15 mm |
| Traccia/spazio minimo |
6 mils (traccia) / 8 mils (spazio) |
| Dimensione minima del foro |
0.2 mm |
| Vias |
Nessun via cieco; via totale: 17; spessore del rivestimento via: 20 μm |
| Spessore della tavola finita |
0.3 mm |
| Peso del rame finito |
1 oz (1,4 ml) per gli strati esterni |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Nessuna pellicola sullo strato superiore; Nessuna pellicola sullo strato inferiore |
| Maschera di saldatura |
Nessuna maschera di saldatura sul livello superiore; Nessuna maschera di saldatura sul livello inferiore |
| Assicurazione della qualità |
Prova elettrica al 100% effettuata prima della spedizione |
Accumulo di PCB
| Nome dello strato |
Materiale |
Spessore |
| Strato superiore di rame (Copper_layer_1) |
Acciaio |
35 μm |
| Core del substrato |
TLY-5 |
0.254 mm (10 mil) |
| Strato di rame inferiore (Copper_layer_2) |
Acciaio |
35 μm |
Introduzione del materiale TLY-5
I laminati TLY-5 sono fabbricati con fibra di vetro tessuta molto leggera e sono molto più stabili dalle dimensioni rispetto ai compositi PTFE rinforzati a fibre tritate.La matrice tessuta nel materiale TLY-5 produce un laminato meccanicamente più stabile, adatto alla produzione in grandi volumiIl basso fattore di dissipazione consente di utilizzarlo con successo per le applicazioni radar automobilistiche progettate a 77 GHz e per altre antenne a frequenze di onde millimetriche.
Caratteristiche chiave del materiale
| Caratteristica |
Specifica/descrizione |
| Composizione del materiale |
Laminato TLY-5 con fibra di vetro leggera |
| Costante dielettrica (Dk) |
2.2 ± 0,02 a 10 GHz/23°C |
| Tangente di perdita |
0.0009 a 10 GHz |
| Densità (gravità specifica) |
2.19 g/cm3 |
| Assorbimento di umidità |
00,02 per cento |
| Coefficiente di espansione termica (CTE) |
Asse X: 26 ppm/°C; asse Y: 15 ppm/°C; asse Z: 217 ppm/°C |
Vantaggi principali
Stabilità dimensionale: superiore ai compositi PTFE rinforzati a fibre tritate.
Fattore di dispersione più basso (DF): adatto per le applicazioni radar automobilistiche a 77 GHz e onde millimetriche.
Basso assorbimento di umidità: riduce al minimo il degrado delle prestazioni in ambienti umidi.
Alta resistenza alla buccia di rame: migliora l'affidabilità strutturale e il legame dei componenti.
Dk uniforme e costante: garantisce prestazioni elettriche stabili.
Idoneità per la produzione in grandi volumi: meccanicamente stabile per la produzione di massa.
Standard di qualità e disponibilità
Standard accettato: è conforme alla classe IPC-2, garantendo una qualità costante attraverso un rigoroso controllo dei processi e una verifica elettrica al 100% prima della spedizione.
Disponibilità: Disponibilità in tutto il mondo, che consente la consegna tempestiva e un'efficiente assistenza post-vendita per i clienti internazionali.
Applicazioni tipiche
- Radar automobilistico.
- Comunicazioni satellitari/cellulari
- Amplificatori di potenza.
- LNB, LNA, LNC
-Aerospaziale.
Applicazioni nella banda Ka, E e W
Riassunto
Questo PCB rigido a due strati basato sul substrato TLY-5 è una soluzione ad alte prestazioni su misura per applicazioni ad alta frequenza a microonde e RF, in particolare radar automobilistico a 77 GHz.Sfruttando le proprietà superiori del TLY-5 (eccellente stabilità dimensionale, minimo fattore di dissipazione, basso assorbimento dell'umidità, Dk uniforme) e rigoroso rispetto delle norme IPC-Classe-2,soddisfa efficacemente i rigorosi requisiti di trasmissione del segnale dei sistemi a onde millimetriche.
