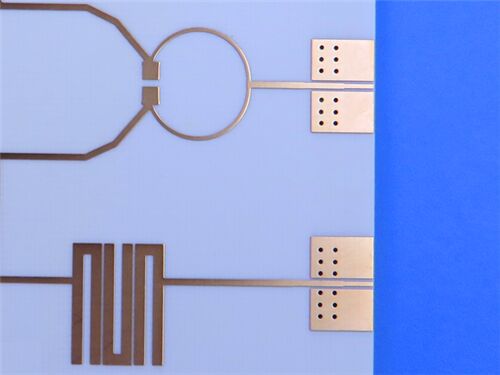

Questo PCB rigido a 2 strati adotta WL-CT350, un laminato ad alta frequenza a base di resina termoassorbente composto da resina di idrocarburi, ceramica e tessuto in fibra di vetro.Specificamente progettati per soddisfare i rigorosi requisiti di trasmissione del segnale ad alta frequenza, è altamente applicabile alle antenne della stazione base, al radar automobilistico e ad altri sistemi RF di precisione.
Specificativi dei PCB
| Parametro |
Dettagli |
| Numero di strati |
2 strati (struttura rigida) |
| Materiale di base |
WL-CT350 |
| Dimensioni della scheda |
410,8 mm × 51,35 mm per pezzo (1 PCS), tolleranza ±0,15 mm |
| Traccia/spazio minimo |
5 mils (traccia) / 7 mils (spazio) |
| Dimensione minima del foro |
0.3 mm |
| Vias |
Nessun via cieco; via totale: 29; spessore di rivestimento del via: 20 μm |
| Spessore della tavola finita |
1.1 mm |
| Peso del rame finito |
1 oz (1,4 ml) per gli strati esterni |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Filtro di seta nero sullo strato superiore; non sullo strato inferiore |
| Maschera di saldatura |
Nessuna maschera di saldatura sul livello superiore; Nessuna maschera di saldatura sul livello inferiore |
| Assicurazione della qualità |
Prova elettrica al 100% effettuata prima della spedizione |
Accumulo di PCB
| Nome dello strato |
Materiale |
Spessore |
| Strato superiore di rame (Copper_layer_1) |
Acciaio |
35 μm |
| Core del substrato |
WL-CT350 |
1.016 mm (40 mil) |
| Strato di rame inferiore (Copper_layer_2) |
Acciaio |
35 μm |
WL-CT350 Materiale Introduzione
I laminati in rame rivestiti di tessuto in fibra di vetro in polimero ceramico organico WL-CT350 di Wangling sono materiali ad alta frequenza a base di resina termoassorbente.La composizione dello strato dielettrico comprende resina di idrocarburiIl trattamento dei PCB può essere eseguito utilizzando tecniche simili a quelle utilizzate per la produzione di PCB.FR4L'impiego di PTFE può essere utilizzato come sostituto di prodotti stranieri simili.
La combinazione di resine idrocarburiche e ceramiche composite fornisce eccellenti caratteristiche di bassa perdita, resistenza ad alte temperature e stabilità a temperatura.La serie di materiali ha un coefficiente di temperatura stabile di costante dielettrica e perdita, basso coefficiente di espansione termica e un valore TG elevato superiore a 280°C.
Caratteristiche chiave del materiale
| Caratteristica |
Specifica/descrizione |
| Composizione del materiale |
WL-CT350 laminato a base di resina termo-resistente (resina di idrocarburi, ceramica, tessuto in fibra di vetro) |
| Costante dielettrica (Dk) |
3.48 a 10 GHz/23°C |
| Fattore di dissipazione |
0.0039 a 10 GHz |
| Coefficiente di temperatura della costante dielettrica (TCDK) |
52 ppm/°C |
| Conduttività termica |
0.7 W/MK |
| Assorbimento di umidità |
00,05% |
| Coefficiente di espansione termica (CTE) |
L'asse X: 11 ppm/°C; l'asse Y: 14 ppm/°C; l'asse Z: 34 ppm/°C (corrispondente al rame) |
| Temperatura di transizione del vetro (Tg) |
> 280 °C |
Vantaggi principali
Performance a bassa perdita: soddisfa i requisiti di progettazione ad alta frequenza, garantendo una trasmissione del segnale efficiente.
Eccellente compatibilità dei processi: elaborati con tecniche simili a quelle del FR4, più semplici dei materiali PTFE.
Stabilità del circuito superiore: garantisce una migliore stabilità e consistenza dei circuiti.
Resistenza alle alte temperature: eccellente resistenza alle alte temperature e stabilità alla temperatura.
Proprietà elettriche stabili: coefficiente di temperatura stabile della costante dielettrica e delle perdite.
Bassa espansione termica: CTE abbinata al rame, riducendo lo stress termico.
Sostituzione conveniente: alternativa a materiali stranieri simili ad alta frequenza.
Bassa sensibilità ambientale: assorbimento dell'umidità dello 0,05% riduce al minimo il degrado delle prestazioni.
Standard di qualità e disponibilità
Standard accettato: è conforme alla classe IPC-2, garantendo una qualità costante attraverso un rigoroso controllo dei processi e una verifica elettrica al 100% prima della spedizione.
Disponibilità: Disponibilità in tutto il mondo, che consente la consegna tempestiva e un'efficiente assistenza post-vendita per i clienti internazionali.
Applicazioni tipiche
- antenne per stazioni base e antenne satellitari
- radar, sensori e sistemi di navigazione per autoveicoli
- Amplificatori di potenza.
- Teste ad alta frequenza satellitari
- Dispositivi e filtri RF
- antenne WIMAX e antenne distribuite
Riassunto
Questo PCB rigido a due strati basato sul substrato WL-CT350 è una soluzione ad alte prestazioni ed economicamente conveniente, su misura per applicazioni a microonde ad alta frequenza e RF.Come sostituto affidabile di prodotti stranieri simili, con l'idoneità per la lavorazione matura simile al FR4 e la disponibilità in tutto il mondo, questo PCB funge da opzione ottimale per la produzione in grandi volumi di dispositivi RF di precisione.
