F4BTMS220 RF Laminato rivestito di rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

F4BTMS220

Spessore laminato:

0,09 mm 0,127 mm 0,254 mm 0,508 mm 0,635 mm 0,762 mm 0,787 mm 1,016 mm 1,27 mm 1,5 mm 1,524 mm 1,575

Dimensioni del laminato:

18"X12"(457X305mm); 18"X24"(457X610mm); 24"X36"(610X920 mm)

Peso del rame:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Evidenziare:

Laminato rivestito di rame RF

F4BTMS220 laminato di rame

cartone rivestito di rame ad alta frequenza

Descrizione del prodotto

La serie F4BTMS rappresenta un avanzato aggiornamento della serie F4BTM. Sfruttando il design fondamentale del suo predecessore, incorpora progressi tecnologici fondamentali sia nella formulazione dei materiali che nei processi di produzione. Il materiale è infuso con un'alta concentrazione di ceramiche e rinforzato con tessuto di fibra di vetro ultra-sottile e ultra-fine, ottimizzazioni che offrono miglioramenti sostanziali nelle prestazioni complessive e un intervallo di costante dielettrica ampliato. Di conseguenza, si qualifica come un materiale di grado aerospaziale, ad alta affidabilità, in grado di sostituire direttamente alternative straniere comparabili.

Una combinazione sinergica di rinforzo minimo in tessuto di fibra di vetro ultra-sottile/ultra-fine e nano-ceramiche speciali ad alto carico, uniformemente disperse, miscelate con resina politetrafluoroetilene (PTFE) mitiga efficacemente l'effetto della fibra di vetro durante la trasmissione delle onde elettromagnetiche e riduce la perdita dielettrica. Oltre a questi vantaggi, il materiale mostra una maggiore stabilità dimensionale, una ridotta anisotropia sugli assi X/Y/Z, capacità di frequenza operativa elevate, una migliore rigidità dielettrica e una maggiore conducibilità termica. Presenta inoltre un eccellente basso coefficiente di espansione termica (CTE) e proprietà dielettriche costanti attraverso le variazioni di temperatura.

Dotato di serie di lamina di rame a basso profilo RTF, l'F4BTMS220 riduce al minimo la perdita del conduttore garantendo al contempo un'eccezionale resistenza alla pelatura. È compatibile con substrati sia in rame che in alluminio e i circuiti stampati (PCB) fabbricati con questo materiale possono essere lavorati utilizzando le tecniche di produzione convenzionali dei laminati in PTFE. Vantando caratteristiche meccaniche e fisiche superiori, il laminato è adatto alla produzione di PCB multistrato, multistrato ad alta densità e backplane. Offre inoltre un'eccellente lavorabilità per requisiti di produzione complessi come la foratura di via dense e la modellatura di linee sottili.

Caratteristiche del prodotto

Tolleranza della costante dielettrica stretta ed eccellente consistenza tra i lotti
Perdita dielettrica ultra-bassa
Costante dielettrica stabile e bassi valori di perdita a frequenze operative fino a 40 GHz, soddisfacendo le esigenze di applicazioni sensibili alla fase
Coefficienti di temperatura superiori sia per la costante dielettrica che per la perdita dielettrica, garantendo stabilità di frequenza e fase affidabile attraverso lo spettro di temperatura da -55 °C a 150 °C
Eccezionale resistenza alle radiazioni; mantiene proprietà dielettriche e fisiche stabili anche dopo l'esposizione a dosaggi di radiazioni specificati
Prestazioni di degassamento basse; conforme ai requisiti di degassamento sotto vuoto aerospaziale se testato in conformità con i protocolli standard per la volatilità dei materiali in condizioni di vuoto
Basso coefficiente di espansione termica (CTE) nelle direzioni X/Y/Z, garantendo stabilità termica dimensionale e integrità del rame delle via
Maggiore conducibilità termica, che lo rende ideale per scenari applicativi ad alta potenza
Stabilità dimensionale superiore
Basso tasso di assorbimento d'acqua

Applicazioni tipiche

Apparecchiature aerospaziali, inclusi sistemi spaziali e di bordo
Componenti a microonde e radiofrequenza (RF)
Sistemi radar, in particolare radar militari
Reti di alimentazione
Antenne sensibili alla fase e antenne phased array
Sistemi di comunicazione satellitare, ecc.

Caratteristiche del prodotto	Condizioni di prova	Unità	F4BTMS220
Costante dielettrica (tipica)	10GHz	/	2.2
Tolleranza della costante dielettrica	/	/	±0.02
Costante dielettrica (design)	10GHz	/	2.2
Tangente di perdita (tipica)	10GHz	/	0.0009
	20GHz	/	0.0010
	40GHz	/	0.0013
Coefficiente di temperatura della costante dielettrica	-55 º~150ºC	PPM/℃	-130
Resistenza alla pelatura	Rame RTF 1 OZ	N/mm	>2.4
Resistività volumetrica	Condizione standard	MΩ.cm	≥1×10^8
Resistività superficiale	Condizione standard	MΩ	≥1×10^8
Resistenza elettrica (direzione Z)	5KW,500V/s	KV/mm	>26
Tensione di rottura (direzione XY)	5KW,500V/s	KV	>35
Coefficiente di espansione termica (direzione X, Y)	-55 º~288ºC	ppm/ºC	40, 50
Coefficiente di espansione termica (direzione Z)	-55 º~288ºC	ppm/ºC	290
Stress termico	260℃, 10s,3 volte	/	Nessuna delaminazione
Assorbimento d'acqua	20±2℃, 24 ore	%	0.02
Densità	Temperatura ambiente	g/cm3	2.18
Temperatura di esercizio a lungo termine	Camera ad alta-bassa temperatura	℃	-55～+260
Conducibilità termica	Direzione Z	W/(M.K)	0.26
Infiammabilità	/	UL-94	V-0
Composizione del materiale	/	/	PTFE,Ultra-sottile e ultra-fine (quarzo) fibra di vetro.

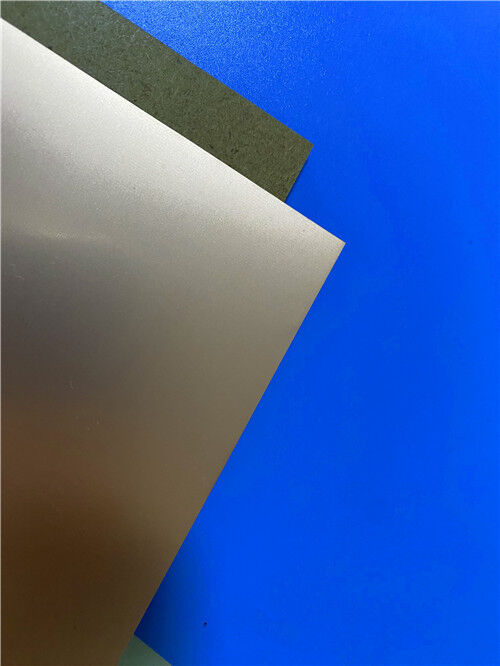

F4BTMS220 RF Laminato rivestito di rame 1
