Laminato ramato RT/duroid 5880 ad alta velocità
  • Nome

Laminato ramato RT/duroid 5880 ad alta velocità

MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
Numero di parte:
RT/Duroid 5880
Spessore laminato:
0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,016 mm 1,575 mm 3,175 mm
Dimensioni del laminato:
18"X12"(457X305mm); 18"X24"(457X610mm);
Peso del rame:
0,5 OZ (0,018 mm) 1 OZ (0,035 mm)
Evidenziare:

Laminato RT/duroid 5880 ad alta velocità

,

Laminato ramato con garanzia

,

Laminato ad alta frequenza RT/duroid 5880

Descrizione del prodotto

I laminati RT/duroid® 5880, composti da compositi PTFE rinforzati con microfibre di vetro, sono progettati per circuiti a stripline e microstrip ad alta precisione. Le loro microfibre orientate casualmente garantiscono un'eccezionale uniformità della costante dielettrica, che rimane costante su tutti i pannelli di produzione e su un'ampia gamma di frequenze.



Con un basso fattore di dissipazione, RT/duroid 5880 funziona in modo affidabile nella banda Ku e nelle frequenze superiori. Il materiale è facilmente tagliabile, cesoiabile e lavorabile e resiste ai solventi e ai reagenti comuni utilizzati nell'incisione e nella placcatura dei circuiti.



I laminati standard sono forniti con rame elettrodepositato (da ½ a 2 oz/ft² o da 8 a 70 µm) o EDC trattato al contrario su entrambi i lati. Il rivestimento in lamina di rame laminato è disponibile per applicazioni elettriche più esigenti e può essere specificato anche il rivestimento con piastra in alluminio, rame o ottone.



Al momento dell'ordine, specificare lo spessore dielettrico, la tolleranza, il tipo di lamina di rame (laminata, elettrodepositata o trattata al contrario) e il peso della lamina.

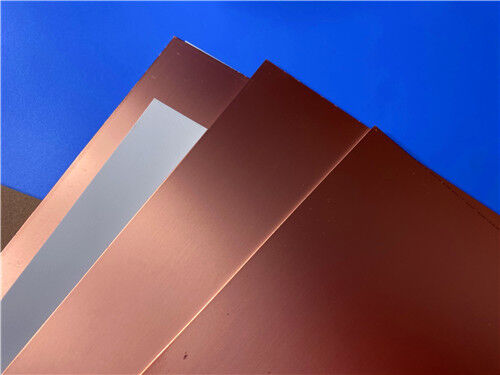

Laminato ramato RT/duroid 5880 ad alta velocità 0



Caratteristiche:
- Costante dielettrica più bassa del settore
- Basso coefficiente di espansione termica (CTE) sull'asse Z
- Leggero / bassa densità
- Proprietà elettriche stabili su un'ampia gamma di frequenze



Applicazioni tipiche:
- Sistemi di antenne aviotrasportate
- Reti di alimentazione leggere
- Sistemi radar militari
- Sistemi di guida missilistica
- Antenne radio digitali punto-punto



Valore tipico di RT/duroid 5880
Proprietà RT/duroid 5880 Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcesso 2.20
2.20±0.02 spec.		 Z N/A C24/23/50
C24/23/50		 1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Costante dielettrica,εDesign 2.2 Z N/A 8GHz to 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0004
0.0009		 Z N/A C24/23/50
C24/23/50		 1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Coefficiente termico di ε -125 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistività volumetrica 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistività superficiale 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calore specifico 0.96(0.23) N/A j/g/k
(cal/g/c)		 N/A Calcolato
Modulo di trazione Test a 23℃ Test a 100℃ N/A MPa(kpsi) A ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Tensione ultima 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Deformazione ultima 6 7.2 X %
4.9 5.8 Y
Modulo di compressione 710(103) 500(73) X MPa(kpsi) A ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Tensione ultima 27(3.9) 22(3.2) X
29(5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Deformazione ultima 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Assorbimento di umidità 0.02 N/A % 0.62"(1.6mm) D48/50 ASTM D 570
Conducibilità termica 0.2 Z W/m/k 80℃ ASTM C 518
Coefficiente di espansione termica 31
48
237		 X
Y
Z		 ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Td 500 N/A ℃ TGA N/A ASTM D 3850
Densità 2.2 N/A gm/cm3 N/A ASTM D 792
Pelatura del rame 31.2(5.5) N/A Pli(N/mm) 1oz(35mm)EDC foil
after solder float		 IPC-TM-650 2.4.8
Infiammabilità V-0 N/A N/A N/A UL 94
Processo senza piombo compatibile Sì N/A N/A N/A N/A



Laminato ramato RT/duroid 5880 ad alta velocità 1
