IsoClad 917 RF lamiera rivestita in rame
  • Nome

IsoClad 917 RF lamiera rivestita in rame

MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
Numero di parte:
IsoClad 917
Spessore laminato:
0,787 mm 1,575 mm
Dimensioni del laminato:
12"X18"(305X457 mm); 24"X18"(610X457 mm);
Peso del rame:
0,5 OZ (0,018 mm) 1 OZ (0,035 mm)
Evidenziare:

Foglio di laminato RF rivestito di rame

,

Fogli di laminato IsoClad 917

,

Laminato ramato con garanzia

Descrizione del prodotto

I laminati IsoClad 917 sono compositi non tessuti in fibra di vetro/PTFE progettati per substrati di circuiti stampati. Il loro rinforzo non tessuto li rende adatti per applicazioni in cui il circuito finale deve essere formato o piegato, come nelle antenne conformi o "avvolgenti".



Utilizzando fibre casuali più lunghe e un processo di produzione proprietario, i laminati IsoClad offrono una maggiore stabilità dimensionale e una uniformità della costante dielettrica superiore rispetto ad altri materiali non tessuti in fibra di vetro/PTFE con proprietà dielettriche simili.



I laminati IsoClad 917 (Er=2.17, 2.20) presentano un basso rapporto fibra di vetro-PTFE, offrendo la costante dielettrica e il fattore di dissipazione più bassi disponibili con un composito PTFE e fibra di vetro.

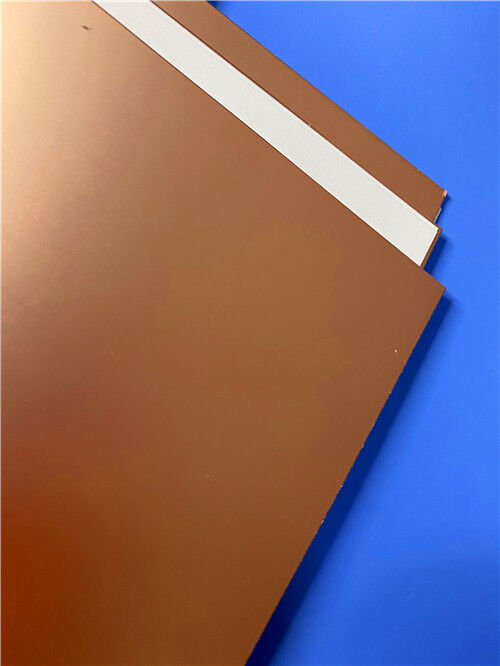

IsoClad 917 RF lamiera rivestita in rame 0



Caratteristiche:
-Rinforzo in fibra di vetro non tessuto
-Bassa costante dielettrica
-Perdita di segnale estremamente bassa



Vantaggi:
-Più flessibile dei laminati in fibra di vetro tessuta
-Proprietà elettriche altamente isotropiche negli assi X, Y e Z



Applicazioni tipiche:
-Antenne conformi
-Circuiti a striscia e a microstriscia
-Sistemi di guida missilistica
-Sistemi radar e di guerra elettronica



Proprietà IsoClad 917 Condizione Metodo di prova
Costante dielettrica @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Fattore di dissipazione @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Coefficiente termico di Er (ppm/°C) -157 -10°C a +140°C IPC TM-650 2.5.5.5
Adattato
Resistenza alla pelatura (libbre per pollice) 10 Dopo termico IPC TM-650 2.4.8
Resistività volumetrica (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Resistività superficiale (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Resistenza all'arco (secondi) >180 D48/50 ASTM D-495
Modulo di trazione (kpsi) 133, 120 A, 23°C ASTM D-638
Resistenza alla trazione (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Modulo di compressione (kpsi) 182 A, 23°C ASTM D-695
Modulo di flessione (kpsi) 213 A, 23°C ASTM D-790
Rottura dielettrica (kv) >45 D48/50 ASTM D-149
Densità (g/cm3) 2.23 A, 23°C ASTM D-792 Metodo A
Assorbimento d'acqua (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Coefficiente termico   0°C a 100°C IPC TM-650 2.4.24
Espansione (ppm/°C)   Mettler 3000
Asse X 46 Termomeccanico
Asse Y 47 Analizzatore
Asse Z 236
Conducibilità termica (W/mK) 0.263 100°C ASTM E-1225
Degassamento   125°C, ≤10-6 torr
Perdita di massa totale (%) 0.02 Massimo 1.00%
Volatile raccolto 0.00 Massimo 0.10%
Materiale condensabile (%)
Recupero del vapore acqueo (%) 0.02
Condensato visibile (±) NO
Infiammabilità Soddisfa i requisiti di
UL94-V0		 C48/23/50, E24/125 UL 94 Vertical Burn IPC TM-650 2.3.10



IsoClad 917 RF lamiera rivestita in rame 1
