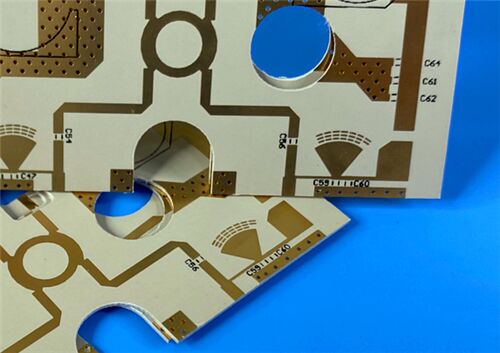

CLTE-MW PCB 2-layer 2.99mil Soluzione a basse perdite di substrato

In cerca di un PCB rigido a due strati ad alte prestazioni, su misura per l'uso 5G e delle onde millimetriche?materiale economicamente conveniente rinforzato con vetro a diffusione e con elevato contenuto di riempitivi, progettato per soddisfare le esigenze di applicazioni con restrizioni di spessore, pur mantenendo un'integrità del segnale eccezionale. Conforme agli standard di qualità IPC-Classe 2, questo PCB offre prestazioni affidabili per usi critici come comunicazioni commerciali, attrezzature militari / aerospaziali,e sistemi di comunicazione satellitareConcentrato sulla precisione, sulle prestazioni a bassa perdita e sull'efficacia economica, è la scelta perfetta per gli ingegneri e i team di approvvigionamento che cercano un substrato affidabile per l'alta frequenza,progetti a spessore limitato.

Specificativi dei PCB

Piattaforma di PCB-su Configurazione

Qualità e disponibilità

Standard di qualità: IPC-Class 2 Risponde ai requisiti di qualità più comuni del settore per i prodotti elettronici di servizio dedicato, garantendo prestazioni affidabili e una durata di vita prolungata.

Disponibilità: in tutto il mondo Offriamo spedizioni globali per soddisfare le esigenze di ingegneri e produttori in tutto il mondo, con tempi di consegna accettabili dall'industria.

Substrato CLTE-MW: la chiave per prestazioni eccezionali

I laminati rivestiti di rame CLTE-MW costituiscono la spina dorsale delle nostre PCB con prestazioni superiori, progettate per soddisfare le richieste di applicazioni 5G, onde millimetriche e ad alta frequenza con spessore limitato:

I laminati CLTE-MW forniscono ai progettisti di PCB un materiale ad alte prestazioni ed economicamente conveniente per applicazioni limitate da vincoli di spessore fisico o elettrico.Questo unico sistema di stratificazione è disponibile in sette spessori, che va da 3 a 10 mil, garantendo una distanza ottimale tra segnale e terra per le applicazioni 5G e altre onde millimetriche.I laminati CLTE-MW contribuiscono a ridurre l'impatto del vetro ad alta frequenza sulla propagazione delle onde elettromagneticheCome composto di PTFE riempito di ceramica, CLTE-MW è specificamente sviluppato per la gamma di frequenze da 24 GHz a 77+ GHz, offrendo prestazioni a bassa perdita senza l'alto costo delle alternative premium.

Progettato per essere economico e versatile, il CLTE-MW risponde alla necessità critica di soluzioni a basse perdite e a substrato sottile nell'elettronica moderna ad alta frequenza.Il suo rinforzo in vetro e l'elevato carico del riempitore non solo riducono la distorsione del segnale, ma migliorano anche la stabilità meccanica, che lo rende ideale per ambienti impegnativi come le applicazioni militari e aerospaziali.

Caratteristiche principali del PCB CLTE-MW

Il nostro PCB a due strati CLTE-MW offre caratteristiche leader nel settore che lo distinguono per applicazioni 5G, onde millimetriche e spessore limitato:

Tangente a bassa perdita: 0,0015 a 10 GHz Riduce la perdita di segnale per garantire prestazioni affidabili di onde ad alta frequenza e millimetriche, alla pari dei materiali PTFE di alta qualità

CTE basso dell'asse Z: 30ppm/°C Assicura un'eccellente affidabilità del perforatore (PTH) e stabilità dimensionale a fronte di fluttuazioni di temperatura

Conduttività termica: 0,42 W/ (((mK)

Classificazione di infiammabilità: UL94 V-0 ️ Risponde a severi standard di sicurezza per dispositivi elettronici utilizzati in applicazioni commerciali, militari e aerospaziali

Vantaggi della scelta del PCB CLTE-MW

Il nostro PCB offre vantaggi tangibili per ingegneri, produttori e team di approvvigionamento che lavorano su progetti ad alta frequenza e con spessore limitato:

Consente la progettazione a basse perdite Riduce la distorsione del segnale, garantendo prestazioni affidabili nelle applicazioni 5G e delle onde millimetriche

Eccellente affidabilità PTH riduce il rischio di guasto della connessione, che è fondamentale per applicazioni ad alta affidabilità come militari e aerospaziali

Buona dissipazione del calore Supporta progetti impegnativi dissipando il calore in modo efficiente, prolungando la vita utile dei componenti elettronici

Compatibile con applicazioni commerciali Offre una soluzione conveniente senza compromettere le prestazioni per le comunicazioni commerciali e l'avionica

Performance meccaniche affidabili Mantenere la stabilità in ambienti termicamente difficili, rendendolo ideale per condizioni operative difficili

Applicazioni

Il nostro PCB a 2 strati CLTE-MW è specificamente progettato per applicazioni ad alta frequenza, alta affidabilità e spessore limitato, tra cui:

• Comunicazioni commerciali e aeronautica
• Applicazioni militari/aerospaziali
• Reti di alimentazione a microonde
• Strutture elettroniche sensibili alle fasi
• Sistemi di comunicazione satellitare
• Componenti passivi (accoppiatori, filtri e palloni)
