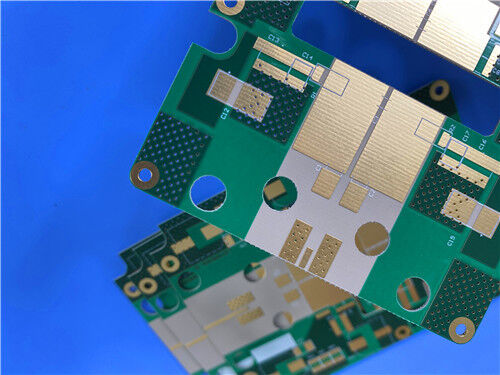

Questo PCB utilizza WL-CT440 come materiale di base, incorpora una finitura superficiale immersion gold e aderisce rigorosamente alle specifiche di qualità IPC-Classe-2.Configurazione di una struttura rigida a due strati con 0.254mm (10 mil) WL-CT440 nucleo di substrato, è su misura per soddisfare le esigenze di prestazioni ad alta frequenza e a bassa perdita dei sistemi aerospaziali, radar e di comunicazione satellitare.
Specificativi dei PCB
| Parametro di costruzione |
Specificità |
| Materiale di base |
WL-CT440 (composito di tessuto in resina di idrocarburi-ceramica-fibra di vetro, materiale ad alta frequenza termo-resistente) |
| Numero di strati |
Configurazione rigida a due strati |
| Dimensioni della scheda |
56.5 mm × 89,65 mm per unità, con tolleranza dimensionale di ±0,15 mm |
| Traccia/spazio minimo |
Larghezza minima delle tracce di 6 mil e spaziatura di 7 mil |
| Dimensione minima del foro |
0.35mm |
| Via cieca |
Non utilizzato |
| Spessore della tavola finita |
0.3 mm |
| Peso del rame finito |
1 oz (1,4 ml) su entrambi gli strati esterni |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Tela di seta bianca applicata allo strato superiore |
|
Maschera di saldatura
|
Maschera di saldatura verde sul livello superiore |
| Controllo della qualità |
Test elettrici al 100% effettuati prima della spedizione |
Stack-su Configurazione
| Nome dello strato |
Materiale |
Spessore |
| Strato superiore di rame (Copper_layer_1) |
Acciaio |
35 μm |
| Core del substrato |
WL-CT440 |
0.254 mm (10 mil) |
| Strato di rame inferiore (Copper_layer_2) |
Acciaio |
35 μm |
WL-CT440 Materiale Introduzione
Il WL-CT440 di Wangling è un laminato rivestito di rame ad alta frequenza a base di resina termoassorbente (CCL) con rinforzo in tessuto in fibra di vetro in polimero ceramico organico.Lo strato dielettrico è costituito da resina di idrocarburiWL-CT440 è compatibile con le tecniche di fabbricazione standard FR4,offrendo una lavorazione semplificata rispetto ai materiali a base di PTFE, garantendo al contempo una maggiore stabilità e consistenza del circuitoEsso costituisce un'alternativa ad alte prestazioni ai materiali estranei equivalenti.
La combinazione sinergica di resine idrocarburiche e ceramiche composite conferisce al WL-CT440 caratteristiche eccezionali di bassa perdita, resistenza alle alte temperature e stabilità termica.Questa serie di materiali presenta coefficienti di temperatura stabili di costante dielettrica (TCDK) e perdita dielettrica, un basso coefficiente di espansione termica (CTE) e una temperatura di transizione vetrosa (Tg) superiore a 280°C, che lo rendono adatto per applicazioni ad alta frequenza in ambienti operativi difficili.
WL-CT440 Caratteristiche del materiale
| Categoria |
Caratteristica |
Specificità |
| Proprietà elettriche |
Costante dielettrica (Dk) |
4.1 a 10 GHz/23°C |
| Fattore di dissipazione |
0.005 a 10 GHz |
| Performance termica |
Temperatura di transizione del vetro (Tg) |
280°C |
| TCDK |
-21 ppm/°C |
| Conduttività termica |
00,66 W/mK |
| CTE (assi XYZ) |
14/18/35 ppm/°C (corrispondente al rame) |
| Proprietà fisiche |
Assorbimento di umidità |
0.12% |
| Indice di infiammabilità |
UL 94-V0 |
WL-CT440 Benefici materiali
- prestazioni superiori a basse perdite: la formulazione in resina di idrocarburi e ceramica composita offre un basso fattore di dissipazione, fondamentale per la trasmissione di segnali ad alta frequenza ad alta fedeltà.
-FR4-Process Compatible: compatibile con i flussi di lavoro di produzione standard FR4, semplificando la produzione rispetto ai materiali PTFE garantendo al contempo prestazioni di circuito costanti.
-Eccezionale stabilità termica: un elevato Tg (280°C) e una TCDK stabile assicurano un funzionamento affidabile in ambienti a temperature estreme.
- CTE abbinato al rame: il coefficiente di espansione termica allineato al rame riduce al minimo lo stress termico, migliorando l'affidabilità strutturale ed elettrica a lungo termine.
Applicazioni tipiche
- Attrezzature aerospaziali
- Microonde e sistemi di antenne
- reti di formazione del raggio
- Sistemi radar.
-Satellite e navigazione
- Amplificatori di potenza.
Qualità e disponibilità
Questo PCB aderisce agli standard di qualità IPC-Class-2, garantendo una affidabilità costante per sistemi elettronici aerospaziali, militari e ad alta frequenza.sostenere le esigenze globali del progetto e garantire la consegna tempestiva.
