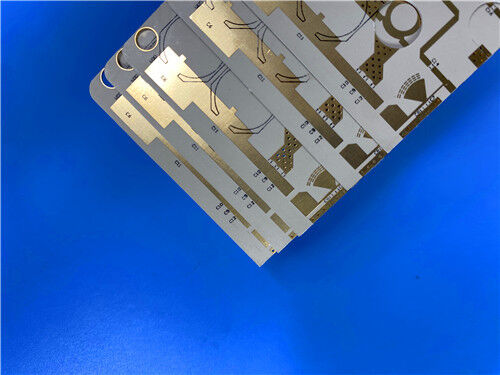

Questa PCB rigida a 2 strati ad alte prestazioni è realizzata in Rogers TMM13i, un composito ceramico-polimerico termoindurente isotropo per microonde. Progettata per affidabili applicazioni strip-line e micro-strip con fori metallizzati, sfrutta la costante dielettrica (Dk) isotropa del materiale, i vantaggi ceramico-PTFE e la compatibilità con processi a substrato morbido, offrendo prestazioni elettriche e meccaniche stabili per applicazioni RF, microonde e di comunicazione satellitare.
Dettagli Costruzione PCB
| Articolo |
Specifiche |
| Materiale di Base |
Rogers TMM13i |
| Numero di Strati |
2 strati |
| Dimensioni Scheda |
63,58 mm x 89,2 mm per unità |
| Traccia/Spazio Minimo |
Larghezza traccia 6 mil e spaziatura 7 mil |
| Dimensione Foro Minima |
0,3 mm |
| Spessore Scheda Finito |
0,5 mm |
| Peso Rame Finito |
1 oz (corrispondente a 1,4 mil) per strati esterni |
| Spessore Placcatura Via |
20 μm |
| Finitura Superficiale |
Oro per Immersione |
| Serigrafia Superiore |
Nero |
| Serigrafia Inferiore |
Non applicata |
| Maschera di Saldatura Superiore |
Non applicata |
| Maschera di Saldatura Inferiore |
Non applicata |
| Controllo Qualità |
Viene eseguito un test elettrico al 100% prima della spedizione |
Stack-up PCB
| Strato |
Descrizione |
Spessore |
| 1 |
Strato di Rame 1 (Esterno Superiore) |
35 μm |
| - |
Substrato TMM13i |
0,381 mm (15 mil) |
| 2 |
Strato di Rame 2 (Esterno Inferiore) |
35 μm |
Disegni Tecnici, Standard Accettato e Disponibilità
I disegni tecnici per questa PCB sono forniti nel formato Gerber RS-274-X, lo standard industriale per la produzione di PCB.
La PCB è conforme allo standard accettato IPC-Classe-2, un punto di riferimento riconosciuto a livello globale che garantisce prestazioni elettriche costanti, qualità di produzione affidabile e conformità ai requisiti industriali per applicazioni a microonde.
Inoltre, questa PCB è disponibile in tutto il mondo, soddisfacendo le esigenze dei clienti internazionali e dei progetti di circuiti RF/microonde a livello globale.
Introduzione al Materiale Rogers TMM13i
Il materiale termoindurente isotropo per microonde Rogers TMM13i è un composito ceramico-polimerico termoindurente specificamente progettato per alta affidabilità in applicazioni strip-line e micro-strip con fori metallizzati. Presenta una costante dielettrica (Dk) isotropa e integra le proprietà vantaggiose sia dei substrati ceramici che in PTFE, consentendo al contempo la praticità dei metodi di lavorazione a substrato morbido, semplificando la fabbricazione pur mantenendo prestazioni elevate.
Caratteristiche Principali del Materiale Rogers TMM13i
| Caratteristiche Principali |
Specifiche |
| Costante Dielettrica (Dk) |
12,85 +/- 0,35 |
| Fattore di Dissipazione |
0,0019 a 10 GHz |
| Coefficiente Termico della Dk |
-70 ppm/°K |
| Coefficiente di Espansione Termica (CTE) |
Coordinato con il Rame (-55 a 288 °C): asse X 19 ppm/°C, asse Y 19 ppm/°C, asse Z 20 ppm/°C |
| Compatibilità di Processo e Infiammabilità |
Compatibile con processi senza piombo; classificazione di infiammabilità UL 94 V-0 |
Principali Vantaggi del Materiale Rogers TMM13i
-Proprietà meccaniche superiori resistono a creep e scorrimento a freddo, garantendo stabilità strutturale a lungo termine.
-Resistente ai prodotti chimici di processo, minimizzando i danni durante la fabbricazione e migliorando la resa.
-Elimina la necessità di trattamento con naftanato di sodio prima della placcatura chimica, semplificando i processi di produzione.
-Basato su una resina termoindurente, consente una saldatura a filo affidabile per assemblaggi elettronici ad alta affidabilità.
Applicazioni Tipiche
Sfruttando la sua alta affidabilità, Dk isotropa e le eccellenti proprietà meccaniche/elettriche, questa PCB è specificamente progettata per le seguenti applicazioni:
-Tester di Chip
-Polarizzatori e Lenti Dielettriche
-Filtri e Accoppiatori
-Circuiti RF e Microonde
-Sistemi di Comunicazione Satellitare
Conclusione
Fabbricata utilizzando il materiale termoindurente isotropo per microonde Rogers TMM13i, questa scheda a circuito stampato (PCB) a 2 strati offre alta affidabilità e prestazioni costanti per strip-line con fori metallizzati, micro-strip e altre esigenti applicazioni a radiofrequenza (RF) e microonde.
I vantaggi principali del Rogers TMM13i, tra cui la costante dielettrica (Dk) isotropa, il coefficiente di espansione termica (CTE) coordinato con il rame, la compatibilità con processi senza piombo e la resistenza chimica, rendono questa PCB una soluzione altamente affidabile per applicazioni di progettazione a microonde ad alte prestazioni e alta affidabilità.
