Scheda PCB TMM4 a doppia faccia spessa 15mil con finitura oro per immersione

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-470.V1.0

Materiale di base:

Rogers TMM4

Conteggio degli strati:

2 strati

Spessore del PCB:

0,5 mm

Dimensioni del circuito stampato:

102 mm x 85 mm per pezzo, con una tolleranza di +/- 0,15 mm

Maschera per saldatura:

Serigrafia:

Peso del rame:

1 oncia (1,4 mil) per gli strati esterni

Finitura superficiale:

Oro ad immersione

Evidenziare:

Scheda PCB TMM4 a doppia faccia

PCB in oro per immersione spesso 15mil

PCB Rogers con finitura oro

Descrizione del prodotto

Questo PCB è una scheda rigida a due strati ad alte prestazioni, costruita nel rispetto rigoroso degli standard industriali e di specifiche precise per garantire affidabilità e funzionalità.Rogers TMM4come materiale di base, materiale a microonde termoreponibile, adatto a circuiti a RF e a microonde, sistemi di comunicazione satellitare, antenne GPS e altre applicazioni ad alta frequenza.

Specifica dei PCB

Articolo	Dettagli
Materiale di base	Rogers TMM4
Numero di strati	2 strati (senza vias cieche)
Dimensioni della scheda	102 mm x 85 mm per pezzo, con tolleranza di +/- 0,15 mm
Traccia/spazio minimo	5/7 mil
Dimensione minima del foro	0.4 mm
Spessore della tavola finita	0.5 mm
Peso del rame finito	1 oz (1,4 ml) per gli strati esterni
Via spessore del rivestimento	20 μm
Finitura superficiale	Oro per immersione
Fabbricazione a partire da fibre sintetiche	Nessun filtro di seta sia negli strati superiori che inferiori
Maschera di saldatura	Nessuna maschera di saldatura sia negli strati superiori che inferiori
Controllo della qualità	100% Prova elettrica effettuata prima della spedizione

Piattaforma di PCB-su.

Strato	Specifiche e descrizioni
Strato di rame 1	35 μm (1 oz di rame finito)
Rogers TMM4 Core	0.381 mm (15 mil) di substrato del nucleo
Strato di rame 2	35 μm (1 oz di rame finito)

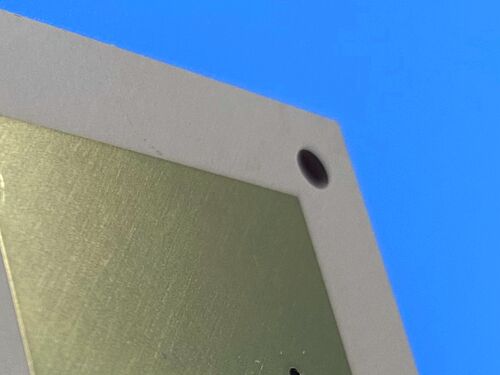

Scheda PCB TMM4 a doppia faccia spessa 15mil con finitura oro per immersione 0

Opere d'arte e standard

Tipo di disegno fornito: Gerber RS-274-X, lo standard mondiale dell'industria per la fabbricazione di PCB,compatibile con apparecchiature e software di produzione tradizionali per garantire un trasferimento accurato dei dati di progettazione e ridurre gli errori di fabbricazione.

Standard accettato: IPC-Class-2 (formulato da IPC), uno standard di qualità per PCB ampiamente utilizzato che garantisce prestazioni accettabili per applicazioni elettroniche generali con requisiti di affidabilità moderati,bilanciamento tra qualità e redditività.

Disponibilità

Questo PCB è disponibile per la spedizione in tutto il mondo per soddisfare la domanda globale.

Introduzione al materiale di base Rogers TMM4

Rogers TMM4 è un materiale termoresistente per microonde composto da ceramica, idrocarburi e polimeri compositi termoresistenti.È specificamente progettato per un'elevata affidabilità di rivestimento attraverso buchi nelle applicazioni a strisce e micro strisce, integrando i vantaggi dei laminati ceramici e dei tradizionali laminati in PTFE senza la necessità di tecniche di produzione specializzate.TMM4 garantisce prestazioni affidabili di legame senza sollevamento di pad o deformazione del substrato, che lo rende ideale per applicazioni ad alta frequenza e alta affidabilità.

Caratteristiche chiave del materiale Rogers TMM4

Caratteristiche chiave del materiale Rogers TMM4	Specifiche e descrizioni
Costante dielettrica (Dk)	4.50 +/- 0,045 (stabile e preciso per la trasmissione del segnale)
Fattore di dissipazione	0.0020 a 10 GHz (basse perdite, adatte per applicazioni ad alta frequenza)
Coefficiente termico di Dk	15 ppm/°K (prestazioni dielettriche stabili a variazioni di temperatura)
Coefficiente di espansione termica (CTE)	Abbinato al rame; x=16 ppm/°K, y=16 ppm/°K, z=21 ppm/°K (riduce lo stress termico e migliora l'affidabilità)
Temperatura di decomposizione (Td)	425 °C (TGA) (alta stabilità termica)
Conduttività termica	0.7 W/mk (dissipazione di calore efficace)
Assorbimento di umidità	00,07% - 0,18% (basso assorbimento dell'umidità, che garantisce prestazioni in ambienti umidi)
Distanza di spessore disponibile	0.0015 a 0,500 pollici (+/- 0,0015 ′′) (flessibile per i diversi requisiti di progettazione)

Vantaggi dell'uso del materiale Rogers TMM4

- Proprietà meccaniche: resiste al sollevamento e al flusso di freddo, mantenendo l'integrità strutturale nel tempo

- Resistenza chimica: resistente alle sostanze chimiche di processo, riducendo i danni durante la fabbricazione dei PCB

- Affidabilità dell'incollaggio del filo: la base in resina termoassorbente consente un'affidabile incollaggio del filo senza sollevamento di cuscinetti o deformazione del substrato

-Alta affidabilità attraverso il foro: garantisce una connessione elettrica stabile e una lunga durata di vita

- Compatibilità dei processi: compatibile con tutti i processi comuni di schede di cablaggio stampate (PWB), semplificando la fabbricazione e riducendo i costi di produzione

Applicazioni tipiche

- circuiti a RF e a microonde

- Amplificatori e combinatori di potenza

- Filtri e accoppiatori

- Sistemi di comunicazione satellitare

- Antenne per sistemi di posizionamento globale (GPS)

- Collegate le antenne.

- Polarizzatori dielettrici e lenti

- Testatori di chip.

Scheda PCB TMM4 a doppia faccia spessa 15mil con finitura oro per immersione 1
