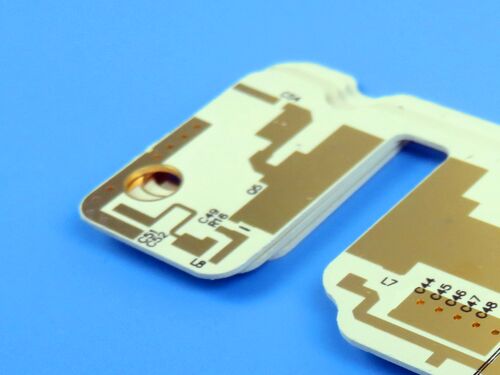

PCB RO3010 a doppio lato su laminato 10 mil con oro immersivo

Questa PCB bifacciale è specificamente progettata per applicazioni a microonde e RF ad alta frequenza, con RO3010 come materiale di substrato principale. Essendo un composito in PTFE (Politetrafluoroetilene) caricato con ceramica, RO3010 garantisce intrinsecamente una stabilità elettrica superiore, una bassa perdita di segnale e prestazioni operative affidabili, elementi critici per soddisfare i rigorosi requisiti della trasmissione e dell'elaborazione di segnali ad alta frequenza nei relativi sistemi elettronici.

Dettagli PCB

Introduzione RO3010

RO3010 è un membro della serie RO3000® di materiali per circuiti ad alta frequenza, che sono compositi in PTFE (Politetrafluoroetilene) caricati con ceramica, specificamente sviluppati per applicazioni commerciali a microonde e RF (Radio Frequenza). La serie RO3000 è progettata per fornire un'eccezionale stabilità elettrica e meccanica a prezzi competitivi, rendendola una scelta conveniente per la progettazione di circuiti ad alta frequenza.

In quanto materiale per circuiti a base di PTFE caricato con ceramica, RO3010 presenta proprietà meccaniche costanti indipendentemente dalla costante dielettrica selezionata. Questa caratteristica unica consente ai progettisti di sviluppare progetti di schede multistrato che utilizzano materiali con diverse costanti dielettriche per i singoli strati, senza riscontrare problemi di deformazione o affidabilità durante l'elaborazione e l'applicazione.

RO3010 mostra un'eccellente stabilità dimensionale, con un coefficiente di espansione termica (CTE) sugli assi X e Y che corrisponde a quello del rame, garantendo variazioni dimensionali minime anche sotto fluttuazioni di temperatura. Inoltre, presenta un'eccezionale affidabilità dei fori metallizzati, anche in ambienti termici severi, grazie al suo CTE stabile sull'asse Z. Il materiale può essere fabbricato in circuiti stampati utilizzando tecniche standard di lavorazione di circuiti in PTFE, con solo modifiche minori richieste come descritto nella nota applicativa “Linee guida di fabbricazione per materiali per circuiti ad alta frequenza serie RO3000.”

Valori Tipici RO3010

Campi di Applicazione RO3010

Beneficiando delle sue eccellenti prestazioni elettriche, stabilità meccanica e convenienza, RO3010 è ampiamente utilizzato nelle applicazioni commerciali a microonde e RF, dove l'integrità del segnale e la stabilità dimensionale sono critiche. I suoi principali campi di applicazione includono:

-Apparecchiature di Comunicazione a Microonde: Utilizzato in ricetrasmettitori a microonde, amplificatori di potenza e filtri a microonde, dove il suo basso fattore di dissipazione e la costante dielettrica stabile garantiscono una perdita di segnale minima e prestazioni affidabili.

-Sistemi di Comunicazione RF: Applicato in antenne RF, sistemi radar e apparecchiature di comunicazione satellitare, sfruttando la sua eccellente stabilità dimensionale e le prestazioni termiche per adattarsi a condizioni ambientali complesse.

-Apparecchiature di Test ad Alta Frequenza: Utilizzato in sonde di test, generatori di segnale e analizzatori di spettro, dove sono richiesti parametri elettrici precisi per garantire risultati di test accurati.

-Elettronica di Consumo: Integrato in moduli ad alta frequenza di elettronica di consumo avanzata, come dispositivi di comunicazione 5G, per supportare la trasmissione di segnali ad alta velocità.

-Elettronica Industriale e Medica: Utilizzato in sistemi di controllo industriale e apparecchiature diagnostiche mediche che richiedono l'elaborazione di segnali ad alta frequenza, grazie alle sue prestazioni affidabili e alla compatibilità senza piombo.

In sintesi, RO3010 è un materiale per circuiti ad alta frequenza ad alte prestazioni e conveniente che soddisfa i requisiti di varie applicazioni commerciali a microonde e RF, fornendo ai progettisti una soluzione flessibile e affidabile per la progettazione di circuiti.
