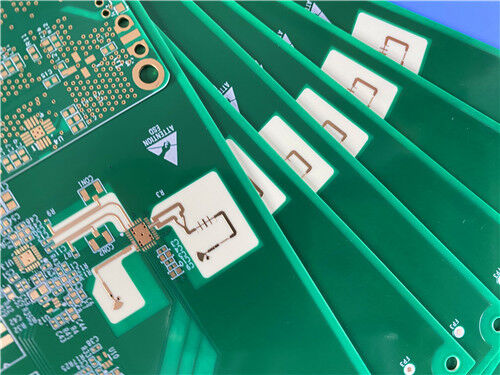

Questo PCB RF rigido a due strati è costruito con Rogers RO4533 un materiale idrocarburo rinforzato con vetro e riempito di ceramica e presenta una finitura superficiale immersion gold.Rispetto delle norme di qualità IPC-Classe 2, questo PCB fornisce prestazioni costanti e affidabili per applicazioni critiche come le antenne delle stazioni base delle infrastrutture cellulari e le reti di antenne WiMAX.stabilità dimensionale, e compatibilità con i processi di produzione standard, si distingue come la scelta migliore per gli ingegneri e i team di approvvigionamento che cercano unSubstrato ad alte prestazioni per progetti di antenne a microstrip per infrastrutture mobili.
PCBSpecificitàs
| Articolo di costruzione |
Dettagli |
| Materiale di base |
RO4533 Un materiale di idrocarburi rinforzato con vetro, riempito di ceramica |
| Numero di strati |
2 strati Una struttura PCB rigida ottimizzata per supportare le prestazioni delle antenne delle infrastrutture mobili e dei processi di produzione standard |
| Dimensioni della scheda |
123.5 mm x 46 mm (1 PCS), con tolleranza di tenuta di +/- 0,15 mm |
| Trace & Space |
Minimo 4/5 mils, che consente la progettazione di circuiti compatti e di linea fine senza compromettere l'integrità del segnale |
| Dimensione minima del foro |
0.25 mm, adatto alle esigenze di montaggio dei componenti ad alta precisione |
| Vias |
Nessun via cieco, che semplifica il processo di produzione garantendo al contempo connessioni interstratiche sicure per una trasmissione affidabile del segnale |
| Spessore della tavola finita |
0.6 mm, che offre una robusta stabilità meccanica soddisfacendo i requisiti di spessore delle antenne dell'infrastruttura cellulare |
| Peso del rame |
1 oz (1,4 mils) sugli strati esterni (35 μm), fornendo un'eccellente conducibilità per i segnali RF nelle applicazioni di infrastrutture mobili |
| Via spessore del rivestimento |
20 μm, conforme alle norme IPC-Classe 2 |
| Finitura superficiale |
Immersion Gold, che garantisce un'eccellente saldabilità, resistenza alla corrosione e affidabilità a lungo termine per gli assemblaggi di antenne ad alta precisione |
| Maschera di seta e saldatura |
Maschera di saldatura superiore: bianca; Maschera di saldatura inferiore: no; Maschera di saldatura superiore: verde; Maschera di saldatura inferiore: no |
| Controllo della qualità |
la prova elettrica è effettuata al 100% prima della spedizione, |
Piattaforma di PCB-su Configurazione
| Componente di accumulo |
Specifiche e descrizione |
| Strato di rame 1 |
35μm |
| Rogers 4533 Core |
0.508mm (20mil) Funziona come base per le prestazioni superiori a bassa perdita dei PCB, progettate specificamente per le antenne di infrastrutture mobili |
| Strato di rame 2 |
35 μm |
RO4533 Substrato: la chiave per soluzioni di antenne a basse perdite e alte prestazioni
Il laminato RO4533 di Rogers è la pietra angolare delle eccezionali prestazioni dei nostri PCB, progettati specificamente per soddisfare le esigenze delle applicazioni di antenne a microstrip di infrastrutture mobili:
I laminati Rogers RO4533 sono materiali a base di idrocarburi rinforzati con vetro, riempiti di ceramica, che forniscono la costante dielettrica controllata, prestazioni a bassa perdita,e eccellente risposta di intermodulazione passiva richiesta per applicazioni di antenne a microstrip per infrastrutture mobiliQuesti laminati sono pienamente compatibili con la lavorazione convenzionale del FR-4 e della saldatura senza piombo ad alta temperatura.che elimina la necessità di un trattamento speciale richiesto dai tradizionali laminati a base di PTFE per la preparazione di fori perforati placcatiCome alternativa conveniente alle tecnologie di antenna PTFE più convenzionali, RO4533 consente ai progettisti di bilanciare il prezzo e le prestazioni delle loro antenne.I laminati RO4533 sono disponibili in versioni prive di alogeni per soddisfare i più severi standard ambientali.
I sistemi in resina di materiali dielettrici RO4533 sono progettati per fornire le proprietà necessarie per una prestazione ottimale dell'antenna.I coefficienti di espansione termica (CTE) in direzione X e Y sono simili a quelli del rame, che riduce le sollecitazioni nell'antenna della scheda di circuito stampato.che porta a una bassa CTE dell'asse Z e un'eccellente affidabilità del foro perforato placcato.
Caratteristiche principali del PCB RO4533
RO4533 offre caratteristiche elettriche e meccaniche eccezionali specificamente progettate per le applicazioni di antenne di infrastrutture mobili, tra cui:
Costante dielettrica (Dk): 3,3 a 10 GHz
Fattore di dissipazione: 0,0025 a 10 GHz ️ Basse perdite dielettriche, fondamentali per preservare l'integrità del segnale e l'efficienza dell'antenna
Coefficiente di espansione termica (CTE): asse X 13ppm/°C, asse Y 11ppm/°C, asse Z 37ppm/°C
Temperatura di transizione del vetro (Tg): >280°C
Basso assorbimento dell'umidità: 0,02% ¢ Migliora l'affidabilità in condizioni di funzionamento umide, rendendolo ideale per le installazioni di antenne all'aperto
Conduttività termica: 0,6 W/mK Facilita un'efficiente dissipazione del calore, migliorando la gestione dell'energia per i sistemi di antenne
Principali vantaggi del PCB RO4533
Il substrato RO4533 offre numerosi vantaggi per gli ingegneri e i produttori di antenne per infrastrutture mobili, tra cui:
Basse perdite, bassi Dk e bassa risposta PIM
Sistema di resina termo-resistente compatibile con i processi standard di fabbricazione dei PCB, riducendo la complessità e i costi di produzione
Ottima stabilità dimensionale Offre maggiori rendimenti su pannelli di dimensioni maggiori, ottimizzando l'efficienza della produzione
Proprietà meccaniche uniformi ️ Mantenere la forma meccanica durante la manipolazione, garantendo prestazioni costanti dell'antenna
Elevata conduttività termica
Applicazioni
Il nostro PCB RF a 2 strati RO4533 è specificamente progettato per applicazioni di infrastrutture mobili a basse perdite e ad alte prestazioni, tra cui:
- Antenne delle stazioni base delle infrastrutture cellulari
- reti di antenne WiMAX
Formato e disponibilità delle opere d'arte
Formato delle immagini: fornito in Gerber RS-274-Xgarantire la compatibilità con tutti i principali software di progettazione e produzione e garantire una produzione affidabile.
Disponibilità: In tutto il mondo Offriamo spedizioni globali per soddisfare le esigenze di ingegneri e produttori in tutto il mondo, con tempi di consegna che rispettano gli standard del settore.
