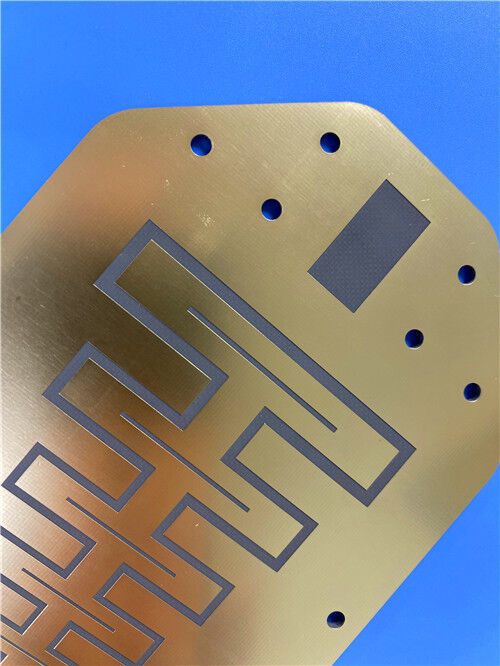

2 strati di PCB RF-30A su 20ml di RF laminato con maschera verde

Questo è un PCB rigido a due strati realizzato con materiale RF ad alte prestazioni.RF-30AIl PCB integra l'eccezionale trasmissione del segnale ad alta frequenza RF-30A,bassa perdita dielettrica e eccezionale stabilità ambientale, conforme agli standard industriali, ha uno spessore di 0,6 mm, un peso di rame di 1 oz per gli strati esterni e una finitura superficiale in oro immersivo in nichel senza elettro (ENIG),garantire prestazioni affidabili per i veicoli ad alta velocità, RF ad alta frequenza e applicazioni elettroniche.

Dettagli dei PCB

Piattaforma di PCB-su.

Questo è un PCB rigido a due strati con la seguente struttura di impilazione (da cima a fondo):

Opere d'arte e standard di qualità

Gerber RS-274-X è il formato specificato per questo PCB, che è universalmente riconosciuto come lo standard dell'industria per la fabbricazione di PCB.Questo formato garantisce la compatibilità con la maggior parte delle apparecchiature di produzione e software di progettazione professionali, che consente una conversione accurata dei dati di progettazione del circuito in PCB fisici.che stabilisce rigorose linee guida in materia di prestazioni e affidabilità dei componenti elettronici, garantendo che il prodotto sia adatto alle esigenze operative commerciali e industriali.

Disponibilità

Questo PCB ad alte prestazioni è disponibile in tutto il mondo, permettendo la spedizione in tutti i paesi del mondo senza restrizioni geografiche,servizi di catering per gli ordini di prototipazione e di produzione di grandi volumi.

Introduzione di RF-30A

RF-30A è un materiale stratificato ad alte prestazioni di grado RF progettato con un avanzato sistema di resina e un rinforzo ottimizzato del tessuto di vetro,fornire prestazioni eccezionali di trasmissione del segnale ad alta frequenza, basse perdite dielettriche e eccezionale stabilità ambientale. È specificamente progettato per applicazioni RF ad alta velocità e ad alta frequenza e può soddisfare pienamente i processi di assemblaggio senza piombo a 260 °C,garantire prestazioni affidabili in condizioni operative difficili.

Applicazioni tipiche

• Dispositivi di comunicazione RF/microonde
• Stazioni base e antenne 5G/6G
• Sistemi radar
• Apparecchiature di comunicazione satellitare
• Moduli RF e trasmettitori
• Elettronica aerospaziale e della difesa
• Strumenti di prova ad alta frequenza
• Componenti RF per l'automotive (V2X, radar)

RF-30A Laminato a prestazioni stabili

RF-30A è un laminato in ceramica organica appartenente alla famiglia di substrati RF di AGC, costruito con rinforzo in vetro tessuto.Questo prodotto si basa sull'esperienza di AGC sia nelle tecnologie di riempimento in ceramica sia nelle tecnologie di rivestimento in PTFE. RF-30A è una scelta ideale per applicazioni a microonde e RF commerciali a basso costo e ad alto volume.

RF-30A offre una stabilità elettrica e meccanica che supera i requisiti di progettazione tipici.La combinazione di un substrato dielettrico a basse perdite e di un foglio di rame a basso profilo fornisce prestazioni elettriche stabili, migliorati livelli di PIMD e minori perdite di inserimento in un ampio intervallo di frequenze.e una maggiore rigidità ̇ garantisce che i componenti RF siano meno influenzati da fattori esterni.

L'eccellente resistenza al buco di RF-30A per 1⁄2 oz e 1 oz di rame RT è fondamentale per le applicazioni che richiedono lavori di rielaborazione o ripetuti processi di saldatura a reflow.combinato con una tangente di perdita stabileIl movimento dimensionale ridotto contribuisce anche a stabilizzare le proprietà di fase e impedenza su un ampio intervallo di frequenza.

RF-30A è stato ottimizzato con riempitivi in ceramica per ottenere una bassa CTE dell'asse Z, migliorando l'affidabilità del PTH e semplificando la fabbricazione di circuiti multistrato.Queste proprietà supportano anche prestazioni PIMD più stabili.

Benefici

• Performance PIM eccellente nei PCB (misurata sotto -160 dBc*)
• Miglioramento della qualità del forato di rivestimento (PTH)
• Proprietà meccaniche stabili
• Funzionamento affidabile ad alte frequenze
• Stabile in condizioni di alta temperatura
• Basso assorbimento di umidità
• Alta resistenza alla buccia
• Rapporto prezzo/rendimento eccezionale
