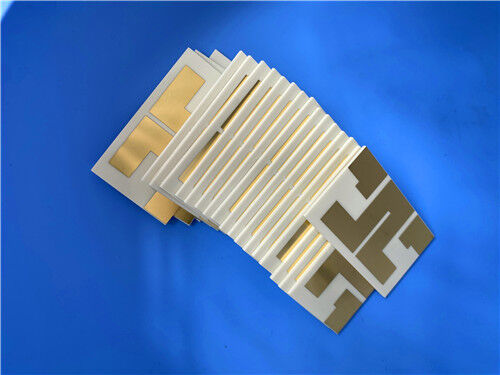

Questa scheda a circuito stampato (PCB) rigida a 2 strati utilizza RF-60A come substrato principale e incorpora una finitura superficiale di placcatura in oro puro da 100 uinch. Caratterizzata da un peso del rame di 1 oz (1,4 mils) sugli strati esterni, uno spessore finale della scheda di 1,5 mm e uno spessore di placcatura dei via di 20 µm, questa PCB offre prestazioni elettriche costanti e standard di produzione ad alta precisione, rendendola altamente applicabile per amplificatori di potenza, filtri e altri dispositivi elettronici ad alta frequenza.
Specifiche PCB
| Specifiche |
Dettagli |
| Materiale di base |
RF-60A |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
87 mm x 29 mm per unità, +/- 0,15 mm |
| Traccia/Spazio minimo |
5/6 mils |
| Dimensione foro minima |
0,4 mm |
| Via ciechi / via interrati |
Non sono incorporati via ciechi |
| Spessore scheda finito |
1,5 mm |
| Peso Cu finito |
1 oz (1,4 mils) per strati esterni |
| Spessore placcatura via |
20 µm |
| Finitura superficiale |
Placcatura in oro puro da 100 uinch |
| Serigrafia superiore |
Non applicata |
| Serigrafia inferiore |
Non applicata |
| Maschera di saldatura superiore |
Non applicata |
| Maschera di saldatura inferiore |
Non applicata |
| Controllo qualità |
Viene eseguito un test elettrico al 100% prima della spedizione |
Stack-up PCB
| Strato dello stack-up |
Specifiche |
| Strato di rame_1 |
35 µm |
| RF-60A |
1,27 mm (50 mil) |
| Strato di rame_2 |
35 µm |
Tipo di artwork
L'artwork fornito per la fabbricazione della PCB aderisce al formato Gerber RS-274-X, che funge da protocollo standard del settore per la trasmissione dei dati di produzione della PCB.
Qualità Standard
Questa PCB è conforme allo standard IPC-Class-2, un punto di riferimento ampiamente riconosciuto nel settore delle schede a circuito stampato. IPC-Class-2 stabilisce i requisiti per la qualità, le prestazioni e l'affidabilità delle PCB, rendendola adatta per la maggior parte delle applicazioni commerciali e industriali che richiedono prestazioni costanti e affidabilità moderata.
Disponibilità
Questa PCB è disponibile in tutto il mondo. Forniamo soluzioni logistiche e di spedizione affidabili per garantire consegne puntuali ai clienti in vari paesi e regioni, accogliendo ordini sia di piccoli lotti che di grandi volumi. Sia per le imprese elettroniche regionali, gli istituti di ricerca o le aziende tecnologiche globali, offriamo una fornitura costante e un'assistenza post-vendita professionale per soddisfare le diverse esigenze del mercato.
Introduzione al materiale di base RF-60A
RF-60A è un laminato organico-ceramico appartenente alla famiglia di prodotti ORCER di Taconic, con rinforzo in vetro intrecciato. È sviluppato sulla base dell'esperienza di Taconic sia nella tecnologia di riempimento ceramico che nella fibra di vetro rivestita in PTFE. RF-60A dimostra un'eccezionale resistenza del legame interlaminare e resistenza alla saldatura, con la sua composizione proprietaria che garantisce un basso assorbimento di umidità e proprietà elettriche uniformi. Il rinforzo in vetro intrecciato di RF-60A garantisce un'eccellente stabilità dimensionale e migliora la resistenza alla flessione, mentre la sua bassa espansione Z-axis garantisce l'affidabilità dei fori metallizzati in ambienti termici estremi.
Caratteristiche principali di RF-60A
| Caratteristiche principali |
Specifiche |
| Costante dielettrica (Dk) |
6,15 a 10 GHz |
| Fattore di dissipazione |
0,0038 a 10 GHz/23°C |
| Assorbimento di umidità |
0,02% |
| Conducibilità termica |
0,4 W/MK |
| Coefficiente di espansione termica (CTE) |
9 ppm/°C (asse X), 8 ppm/°C (asse Y), 69 ppm/°C (asse Z) |
| Degasaggio |
0,02% TML, 0,01% WVR |
Vantaggi
- Conforme agli standard RoHS e WEEE
- Prestazioni superiori di legame interlaminare
- Minimo assorbimento di umidità
- Stabilità dimensionale migliorata
- Basso tasso di espansione Z-axis
- Costante dielettrica (DK) stabile su intervalli di frequenza
- Resistenza alla flessione migliorata
Applicazioni tipiche
- Amplificatori di potenza
- Filtri e accoppiatori
- Antenne miniaturizzate
- Componenti passivi
Conclusione
Questa PCB è pensata per professionisti, istituti di ricerca e sviluppo (R&D) e aziende tecnologiche impegnate nello sviluppo e nella produzione di amplificatori di potenza, filtri, antenne miniaturizzate e componenti passivi. Sfruttando il substrato RF-60A ad alte prestazioni, questa PCB funge da soluzione affidabile e di alta qualità per applicazioni elettroniche ad alta richiesta che richiedono prestazioni elettriche stabili e integrità strutturale.
