PWB ad alta frequenza del PWB di 2L 30mil Rogers 4350

PWB ad alta frequenza del PWB di 2L 30mil Rogers 4350

MOQ: 1 PCS
prezzo: USD 9.99-99.99 per piece
Imballaggio standard: Il vuoto bags+ inscatola
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 50000 pc al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-002-V1.0
Materiale di base::
RO4350B
Spessore:
0.8mm
Peso di rame::
1oz
Finitura superficia::
Oro di immersione
Conteggio di strato::
2 strati
Dimensione del PWB::
93 x 92 millimetri
Evidenziare:

Bordo del PWB di RO4350B rf

,

bordo del PWB di 0.762mm rf

,

il doppio di 0.762mm ha parteggiato PWB di rame

Descrizione del prodotto

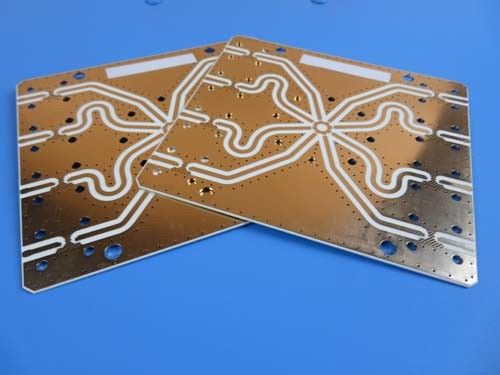

PWB del PWB ad alta frequenza 30mil Rogers 4350

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I laminati ceramici dell'idrocarburo con il numero del pezzo RO4350B sono intesi per fornire la prestazione ad alta frequenza migliore e la fabbricazione economica del circuito. Una volta che le frequenze di lavoro raggiungono 500 megahertz e di là, i progettisti hanno un numero molto più piccolo dei laminati da scegliere da. Le qualità richieste dai progettisti dei circuiti di a microonde di rf, delle reti di corrispondenza e delle linee di trasmissione controllate dell'impedenza sono presenti nel materiale RO4350B. Poiché i materiali standard del circuito non possono essere utilizzati in molte applicazioni dovuto le più alte frequenze operative, la perdita dielettrica bassa permette di impiegare il materiale di RO4350B in queste applicazioni.



Il coefficiente di temperatura della costante dielettrica è fra il più basso di tutto il materiale del circuito e la costante dielettrica è stabile sopra una vasta gamma di frequenza. Il coefficiente di dilatazione termica del materiale di RO4350B (CTE) fornisce parecchi benefici chiave ai progettisti del PWB. Il coefficiente di espansione di RO4350B è simile a quello di rame che permette che il materiale esibisca la stabilità dimensionale eccellente, una proprietà stata necessaria per le costruzioni a più strati dielettriche miste dei bordi. L'Z-asse basso CTE di RO4350B fornisce la qualità affidabile del foro metallizzato, anche nelle applicazioni severe dello shock termico. Il materiale di RO4350B ha un Tg di >280C in modo dalle sue caratteristiche di espansione rimangono stabili sopra l'intera gamma di PWB che elabora le temperature.



Specifiche del PWB

DIMENSIONE DEL PWB 93 x 92mm=1PCS
TIPO DEL BORDO
Numero degli strati Doppio ha parteggiato il PWB, un PWB di 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 17.8um (0.5oz) +plate
RO4350B 30mil (0.762mm)
rame ------- strato di 17.8um (1oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi: 11.97mil
Fori minimi/massimi: 0.3/2.8mm
Numero dei fori differenti: 2
Numero dei luoghi di perforazione: 195
Numero delle scanalature macinate: 5
Numero dei ritagli interni: 0
Controllo di impedenza Nessun
MATERIALE DEL BORDO
In vetro epossidico: RO4350B 30mil (0.762mm), Tg 288℃
Esterno finale della stagnola: 1oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 0.8mm ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Micoinch 16,2%) 2 dell'oro di immersione (oltre un nichel da 100 milionesimi di pollice
Saldi la maschera per applicarsi a: NO
Colore della maschera della lega per saldatura: NO
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Dirigendo, segni fiduciari
MARCATURA
Lato della leggenda componente NO
Colore della leggenda componente NO
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH)
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



Le applicazioni tipiche sono come segue:

  1. Radar e sensori automobilistici
  2. Antenne cellulari della stazione base
  3. Satelliti diretti di radiodiffusione
  4. Blocco a basso rumore
  5. Amplificatori di potenza
  6. RFID



PWB ad alta frequenza del PWB di 2L 30mil Rogers 4350 0



Scheda di dati di Rogers 4350 (RO4350B)

Valore tipico di RO4350B
Proprietà RO4350B Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline premuto 2.5.5.5
Costante dielettrica, εDesign 3,66 Z   8 - 40 gigahertz Metodo di lunghezza di fase differenziale
Dissipazione Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficiente termico di ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistività di volume 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistività di superficie 5,7 x109   COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Modulo di tensione 16.767 (2.432)
14.153 (2.053)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla trazione 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla flessione 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilità dimensionale <0>X, Y mm/m
(mil/pollice)
dopo etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficiente di espansione termica 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Il TD 390   ℃ TGA   ASTM D 3850
Conducibilità termica 0,69   W/M/oK 80℃ ASTM C518
Assorbimento dell'umidità 0,06   % 48hours immersione 0,060"
temperatura 50℃ del campione
ASTM D 570
Densità 1,86   gm/cm3 23℃ ASTM D 792
Buccia di rame Stength 0,88
(5,0)
  N/mm
(pli)
dopo il galleggiante della lega per saldatura 1 oncia.
Stagnola di EDC
IPC-TM-650 2.4.8
Infiammabilità (3) V-0       UL 94
Processo senza piombo compatibile



prodotti
Dettagli dei prodotti
PWB ad alta frequenza del PWB di 2L 30mil Rogers 4350
MOQ: 1 PCS
prezzo: USD 9.99-99.99 per piece
Imballaggio standard: Il vuoto bags+ inscatola
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 50000 pc al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-002-V1.0
Materiale di base::
RO4350B
Spessore:
0.8mm
Peso di rame::
1oz
Finitura superficia::
Oro di immersione
Conteggio di strato::
2 strati
Dimensione del PWB::
93 x 92 millimetri
Quantità di ordine minimo:
1 PCS
Prezzo:
USD 9.99-99.99 per piece
Imballaggi particolari:
Il vuoto bags+ inscatola
Tempi di consegna:
8-9 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
50000 pc al mese
Evidenziare

Bordo del PWB di RO4350B rf

,

bordo del PWB di 0.762mm rf

,

il doppio di 0.762mm ha parteggiato PWB di rame

Descrizione del prodotto



PWB del PWB ad alta frequenza 30mil Rogers 4350

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I laminati ceramici dell'idrocarburo con il numero del pezzo RO4350B sono intesi per fornire la prestazione ad alta frequenza migliore e la fabbricazione economica del circuito. Una volta che le frequenze di lavoro raggiungono 500 megahertz e di là, i progettisti hanno un numero molto più piccolo dei laminati da scegliere da. Le qualità richieste dai progettisti dei circuiti di a microonde di rf, delle reti di corrispondenza e delle linee di trasmissione controllate dell'impedenza sono presenti nel materiale RO4350B. Poiché i materiali standard del circuito non possono essere utilizzati in molte applicazioni dovuto le più alte frequenze operative, la perdita dielettrica bassa permette di impiegare il materiale di RO4350B in queste applicazioni.



Il coefficiente di temperatura della costante dielettrica è fra il più basso di tutto il materiale del circuito e la costante dielettrica è stabile sopra una vasta gamma di frequenza. Il coefficiente di dilatazione termica del materiale di RO4350B (CTE) fornisce parecchi benefici chiave ai progettisti del PWB. Il coefficiente di espansione di RO4350B è simile a quello di rame che permette che il materiale esibisca la stabilità dimensionale eccellente, una proprietà stata necessaria per le costruzioni a più strati dielettriche miste dei bordi. L'Z-asse basso CTE di RO4350B fornisce la qualità affidabile del foro metallizzato, anche nelle applicazioni severe dello shock termico. Il materiale di RO4350B ha un Tg di >280C in modo dalle sue caratteristiche di espansione rimangono stabili sopra l'intera gamma di PWB che elabora le temperature.



Specifiche del PWB

DIMENSIONE DEL PWB 93 x 92mm=1PCS
TIPO DEL BORDO
Numero degli strati Doppio ha parteggiato il PWB, un PWB di 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 17.8um (0.5oz) +plate
RO4350B 30mil (0.762mm)
rame ------- strato di 17.8um (1oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi: 11.97mil
Fori minimi/massimi: 0.3/2.8mm
Numero dei fori differenti: 2
Numero dei luoghi di perforazione: 195
Numero delle scanalature macinate: 5
Numero dei ritagli interni: 0
Controllo di impedenza Nessun
MATERIALE DEL BORDO
In vetro epossidico: RO4350B 30mil (0.762mm), Tg 288℃
Esterno finale della stagnola: 1oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 0.8mm ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Micoinch 16,2%) 2 dell'oro di immersione (oltre un nichel da 100 milionesimi di pollice
Saldi la maschera per applicarsi a: NO
Colore della maschera della lega per saldatura: NO
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Dirigendo, segni fiduciari
MARCATURA
Lato della leggenda componente NO
Colore della leggenda componente NO
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH)
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



Le applicazioni tipiche sono come segue:

  1. Radar e sensori automobilistici
  2. Antenne cellulari della stazione base
  3. Satelliti diretti di radiodiffusione
  4. Blocco a basso rumore
  5. Amplificatori di potenza
  6. RFID



PWB ad alta frequenza del PWB di 2L 30mil Rogers 4350 0
