bordo del PWB parteggiato doppio di 20mil 1oz rf con il materiale di base di RT/Duroid 5870

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-016.V1.0

Materiale di base:

RT/Duroid 5870

Dimensione del PWB:

99 x 65mm=1PCS

Spessore del PWB:

0.6mm

Conteggio di strato:

2 strati

Peso di rame:

Finitura superficia:

Oro di immersione

Evidenziare:

Bordo del PWB di Duroid 5870 rf

bordo del PWB di 1oz rf

circuito parteggiato del doppio 1oz

Descrizione del prodotto

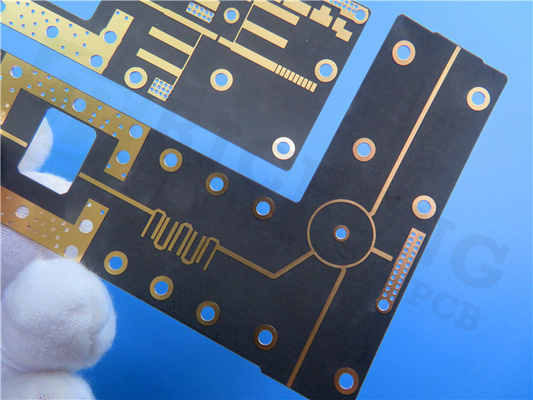

PWB ad alta frequenza di Sied rf del doppio del PWB di Rogers RT/Duroid 5870 20mil 0.508mm per le applicazioni di Wave di millimetro

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Rogers il materiale di alta frequenza che di RT/duroid 5870 è microfiber di vetro ha rinforzato i composti di PTFE che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline. I risultati costanti dielettrici eccezionali di uniformità dai suoi microfibers a caso orientati. La costante dielettrica di RT/duroid 5870 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza. Il suo fattore di dissipazione basso estende l'utilità di RT/duroid 5870 alla banda Ku e sopra. I materiali di RT/duroid 5870 facilmente sono tagliati, tosati e lavorati per modellare. Sono resistenti a tutti i solventi e reagenti, caldi o freddi, utilizzati normalmente nell'incidere dei circuiti stampati o nel placcaggio i bordi e dei fori.

Le applicazioni tipiche sono antenne a banda larga di linea aerea commerciale, circuiti della microstriscia, circuiti di stripline, le applicazioni dell'onda di millimetro, sistemi militari del radar, sistemi di guida del missile ed antenne radiofoniche digitali punto a punto ecc.

Specifiche del PWB

DIMENSIONE DEL PWB	99 x 65mm=1PCS
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 35um (1 oncia) +plate
	RT/duroid 5870 0.508mm
	rame ------- 35um (1oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 5 mil/4,5
Fori minimi/massimi:	0,3 millimetri/4,6 millimetri
Numero dei fori differenti:	7
Numero dei luoghi di perforazione:	105
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	RT/duroid 5870 0.508mm
Esterno finale della stagnola:	1,0 once
Stagnola finale interna:	N/A
Altezza finale del PWB:	0,6 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione
Saldi la maschera per applicarsi a:	N/A
Colore della maschera della lega per saldatura:	N/A
Tipo della maschera della lega per saldatura:	N/A
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	n/a
Colore della leggenda componente	N/A
Produttore Name o logo:	N/A
VIA	Foro metallizzato (PTH), dimensione minima 0.3mm. La maschera della lega per saldatura ha scoperto
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

Scheda di dati di Rogers RT/duroid 5870

Valore tipico di RT/duroid 5870
Proprietà	RT/duroid 5870		Direzione	Unità	Circostanza	Metodo di prova
Costante dielettrica, εProcess	2,33 spec. 2.33±0.02.		Z	N/A	C24/23/50 C24/23/50	1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Costante dielettrica, εDesign	2,33		Z	N/A	8GHz a 40 gigahertz	Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ	0,0005 0,0012		Z	N/A	C24/23/50 C24/23/50	1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5
Coefficiente termico di ε	-115		Z	ppm/℃	-50℃ di℃to 150	IPC-TM-650 2.5.5.5
Resistività di volume	2 x 107		Z	Mohm cm	C/96/35/90	ASTM D 257
Resistività di superficie	3 x 107		Z	Mohm	C/96/35/90	ASTM D 257
Calore specifico	0,96 (0,23)		N/A	j/g/k (cal/g/c)	N/A	Calcolato
Modulo di tensione	Prova a℃ 23	Prova a℃ 100	N/A	MPa (kpsi)		ASTM D 638
	1300(189)	490(71)	X
	1280(185)	430(63)	Y
Ultimo sforzo	50 (7,3)	34 (4,8)	X
Ultimo sforzo	42 (6,1)	34 (4,8)	Y
Ultimo sforzo	9,8	8,7	X	%
Ultimo sforzo	9,8	8,6	Y	%
Modulo compressivo	1210(176)	680(99)	X	MPa (kpsi)		ASTM D 695
	1360(198)	860(125)	Y
	803(120)	520(76)	Z
Ultimo sforzo	30 (4,4)	23 (3,4)	X
	37 (5,3)	25 (3,7)	Y
	54 (7,8)	37 (5,3)	Z
Ultimo sforzo	4	4,3	X	%
	3,3	3,3	Y
	8,7	8,5	Z
Assorbimento dell'umidità	0,02		N/A	%	0,62" (1.6mm) D48/50	ASTM D 570
Conducibilità termica	0,22		Z	W/m/k	℃ 80	ASTM C 518
Coefficiente di espansione termica	22 28 173		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
Il TD	500		N/A	℃ TGA	N/A	ASTM D 3850
Densità	2,2		N/A	gm/cm3	N/A	ASTM D 792
Buccia di rame	27,2 (4,8)		N/A	Pli (N/mm)	stagnola di 1oz (35mm) EDC dopo il galleggiante della lega per saldatura	IPC-TM-650 2.4.8
Infiammabilità	V-0		N/A	N/A	N/A	UL 94
Processo senza piombo compatibile	Sì		N/A	N/A	N/A	N/A
