TLX-7 2 mette a strati il PWB di rivestimento del rame HASL da 1 oncia dimensionale stabile

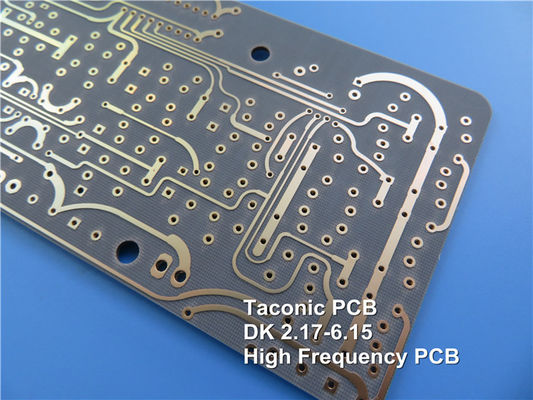

TLX-7 2 layers 1 oz copper HASL Finish PCB Dimensionally Stable
TLX-7 2 layers 1 oz copper HASL Finish PCB Dimensionally Stable TLX-7 2 layers 1 oz copper HASL Finish PCB Dimensionally Stable

Grande immagine :  TLX-7 2 mette a strati il PWB di rivestimento del rame HASL da 1 oncia dimensionale stabile

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-031.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: TLX-7 Conteggio di strato: 2 strati
Spessore del PWB: 1,6 mm Dimensione del PWB: 92 x 92 mm = 1 PCS
Maschera della lega per saldatura: Verde Silkscreen: Bianco
Peso di rame: 1oZ Finitura superficia: HASL
Evidenziare:

2 strati di HASL del PWB di rivestimento

,

1 PWB di rivestimento del rame HASL di Oz

,

1 PWB di doppio strato del rame di Oz



 TLX-7 62mil 1.575mmCon Immersion Silverper Power Splitter

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



TLX offre affidabilità in una vasta gamma di applicazioni RF. Questo materiale è versatile a causa della sua gamma di 2,45 - 2,65 DK e degli spessori disponibili e del rivestimento in rame.È adatto per disegni a microonde a basso numero di strati.



TLX è un laminato in fibra di vetro a base di PTFE, ideale per l'uso in sistemi radar, comunicazioni mobili, apparecchiature di prova a microonde, dispositivi di trasmissione a microonde e componenti RF.



DK TLX-7

Tipo DK
TLY-5A 2.17
TLY-5 2.20
TLY-3 2.33
TLT-0 TLX-0 2.45
TLT-9 TLX-9 2.50
TLT-8 TLX-8 2.55
TLT-7 TLX-7 2.60
TLT-6 TLX-6 2.65
TLE-95 2.95
TLC-27 2.75
TLC-30 RF-30 3.00
TLC-32 3.20
TLF-35 3.50
TLF-35-xxxx-A 3.50
RF-35 RF-35A2 3.50
TRF-41 4.10
TRF-43 4.30
TRF-45 4.50
RF-60A 6.15
CER-10 10




TLX è un cavallo di battaglia nel mondo del substrato a microonde RF, dove la fibra di vetro offre rinforzo meccanico ovunque un substrato subisca ambienti severi come:resistenza al sollevamento per PCB avvitati a un alloggiamento che incontrano alti livelli di vibrazione durante il lancio spaziale, esposizione ad alte temperature nei moduli del motore, resistenza alle radiazioni nello spazio,antenna per navi da guerra che subiscono ambienti estremi in mare e un substrato per altimetri che vedono una vasta gamma di temperature durante il volo.



Ci sono TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) e TLX-6 (dk2.65) nella famiglia TLX.TLX-9 varia da 0.05mm a 6.35mm (2mil - 250mil), TLX-8 varia da 0.064mm a 6.35mm (2.5mil a 250mil), TLX-7 varia da 0.089mm a 6.35mm (3.5mil - 250mil), TLX-6 varia da 0.089mm a 6.35mm (3.5mil a 250mil).



Vantaggi:

1. Eccellenti proprietà meccaniche e termiche

2. DK basso e stabile

3Dimensionale stabile.

4. Basso assorbimento di umidità

5. UL 94 V-O rating

6. DK strettamente controllato

7. DF basso

8. Per i disegni a microonde a basso numero di strati



Le applicazioni sono antenne, accoppiatori, divisori, combinatori, amplificatori, miscelatori, filtri, componenti passivi



Specificativi dei PCB

DIMENSIONE del PCB 92 x 92 mm = 1 PCS
Tipo di bordo PCB a doppio lato
Numero di strati 2 strati
Componenti montati in superficie - Sì.
Attraverso i componenti a buco - No
STACKUP di strato rame ------- 35um ((1 oz) + strato TOP di piastra
TLX-7 1,575 mm
rame ------- 35um ((1 oz) + piastra BOT Strato
Tecnologia
Traccia minima e spazio: 10 mil / 10 mil
Fori minimi / massimi: 0.3 mm
Numero di fori: 1
Numero di fori: 1
Numero di slot fresati: 0
Numero di tagli interni: 0
Controllo di impedenza: - No, no.
Numero del dito d'oro: 0
Materiale per la tavola
Epoxi vetro: TLX-7 1,575 mm
Fogli finiti esterni: 1.5 oz
Fogli interni finali: N/A
Altezza finale del PCB: 10,6 mm ± 10%
CLAVING E COATING
Finitura superficiale Argento immersivo
Maschera di saldatura Applicabile a: In alto
Maschera di saldatura colore: Verde
Tipo di maschera di saldatura: N/A
Conto/taglio Routing
Marcatura
lato della leggenda del componente In alto
Colore della leggenda del componente Bianco
Nome o logo del fabbricante: Segnalato sul tabellone in un conduttore e con gambe
VIA In alluminio (PTH), 0,3 mm
Classificazione di infiammabilità L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo: 0.0059"
Dispositivi per il rivestimento del cartone: 0.0029"
Tolleranza di trivellazione: 0.002"
TESTO Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo.
