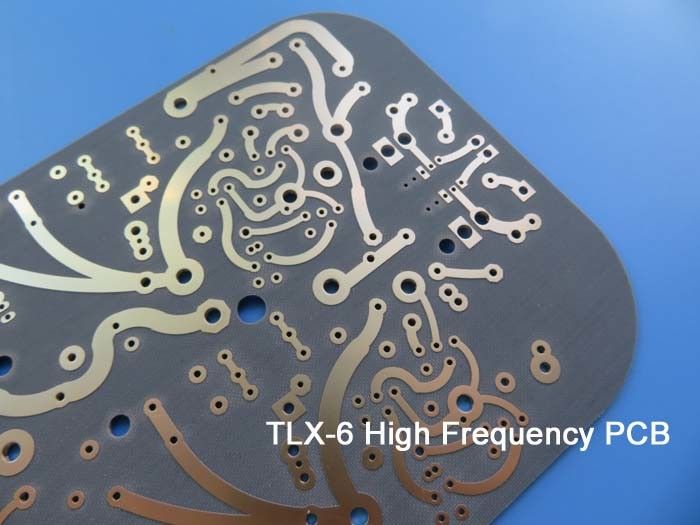

62mil TLX-6 RF PCB Board

TLX offre affidabilità in un'ampia gamma di applicazioni RF. Questo materiale è versatile grazie alla gamma 2,45 - 2,65 DK, agli spessori disponibili e al rivestimento in rame. È adatto per progetti di microonde a basso numero di strati.

TLX è un laminato in fibra di vetro a base di PTFE, ideale per l'uso in sistemi radar, comunicazioni mobili, apparecchiature di test a microonde, dispositivi di trasmissione a microonde e componenti RF.

TLX è un cavallo di battaglia nel mondo dei substrati a microonde RF in cui la fibra di vetro offre rinforzo meccanico ovunque un substrato sia esposto ad ambienti severi come: resistenza allo scorrimento per PCB imbullonati a un alloggiamento che incontra elevati livelli di vibrazioni durante il lancio nello spazio, esposizione ad alte temperature nei moduli motore, resistenza alle radiazioni nello spazio, antenna per navi da guerra che subiscono ambienti estremi in mare e un substrato per altimetri che rilevano un'ampia gamma di temperature durante il volo.

Nella famiglia TLX sono disponibili TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) e TLX-6 (dk2.65). Lo spessore dielettrico di TLX-0 varia da 0,127 mm a 6,35 mm (5 mil-250 mil), TLX-9 varia da 0,05 mm a 6,35 mm (2 mil - 250 mil), TLX-8 varia da 0,064 mm a 6,35 mm (da 2,5 mil a 250 mil), TLX-7 varia da 0,089 mm a 6,35 mm (3,5 mil - 250 mil), TLX-6 varia da 0,089 mm a 6,35 mm (da 3,5 mil a 250 mil).

I PCB TLX-6 sono famosi per le loro eccezionali proprietà meccaniche e termiche, che li rendono ideali per applicazioni elettroniche ad alte prestazioni. Sono resistenti a deformazioni, crepe e altre forme di stress meccanico, il che è fondamentale per la longevità delle apparecchiature elettroniche.

Il materiale PCB TLX-6 ha un DK basso e stabile, che garantisce una trasmissione coerente del segnale in varie applicazioni elettroniche. Inoltre, i PCB TLX-6 sono noti per il loro basso assorbimento di umidità, che li rende una scelta eccellente per l'uso in ambienti ad elevata umidità.

La classificazione UL 94 VO dei PCB TLX-6 significa che sono altamente resistenti alla fiamma, il che è fondamentale per la sicurezza delle apparecchiature elettroniche in caso di incendio.

I PCB TLX-6 hanno un DK strettamente controllato, che li rende ideali per applicazioni elettroniche come antenne, accoppiatori, splitter, amplificatori, mixer e filtri, dove è essenziale una trasmissione precisa del segnale. Questo materiale è adatto anche per componenti passivi come resistori, condensatori e induttori.

DKTLX-6

Specifiche del PCB
