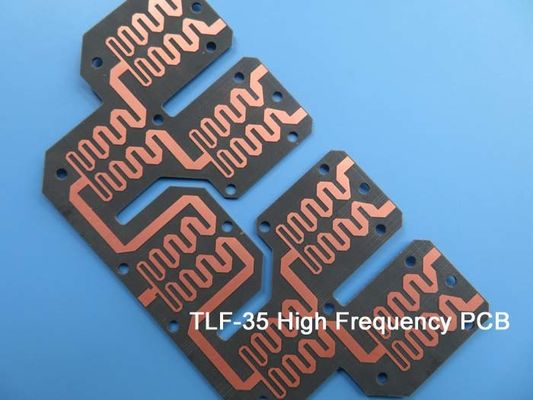

Circuito di a microonde del bordo del PWB di doppio strato della superficie 0.9mm di TLF-35 OSP

TaconicoPCB a microonde realizzato suTLF-35 30mil 0,762 mmcon OSPper le dimensioni effettive dell'antenna

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

TLF-35A è un altro tipo di materiale RF a basso costo.È la scelta migliore per applicazioni commerciali a microonde e radiofrequenza a basso costo e ad alto volume.TLF-35A ha un'eccellente resistenza alla pelatura per 1/2 oncia e 1 oncia di rame (anche rispetto ai materiali epossidici standard), un aspetto critico ogni volta che è necessaria una rilavorazione.

Il bassissimo tasso di assorbimento dell'umidità e il basso fattore di dissipazione di TLF-35A riducono al minimo lo sfasamento con la frequenza.TLF-35A è dimensionalmente stabile grazie all'uso di tessuti intrecciati nel suo design.I materiali di base TLF-35A mostrano un'infiammabilità di V-0 e sono testati in conformità con IPC-TM-650.

Scheda tecnicao di Taconic TLF-35

TFL-35A ha una bassa costante dielettrica a 3,5 +/-0,05, un basso fattore di dissipazione a 0,002.

Vantaggi del PCB TLF-35:

1. I PCB TLF-35 sono un'opzione conveniente per molte applicazioni.
2. Questi pannelli hanno un'eccellente resistenza alla pelatura, garantendo la loro affidabilità nel tempo.
3. Con un fattore di dissipazione (DF) eccezionalmente basso, i PCB TLF-35 possono fornire un'integrità affidabile del segnale alle alte frequenze.
4. I PCB TLF-35 hanno un basso assorbimento di umidità, che può aiutare a prevenire i danni causati da fattori ambientali.
5. Queste schede hanno un'elevata affidabilità termica, il che le rende la scelta ideale per le applicazioni che richiedono un funzionamento ad alta temperatura.

Applicazioni del PCB TLF-35:

• I PCB TLF-35 sono comunemente usati nelle applicazioni di ripetitori, dove possono fornire un'amplificazione e una trasmissione affidabili del segnale.
• Queste schede sono anche adatte per l'uso in componenti passivi, come filtri e attenuatori.
• I PCB TLF-35 sono utilizzati negli scanner medici, dove la loro elevata affidabilità termica e il basso assorbimento di umidità li rendono la scelta ideale per l'uso in ambito clinico.

Specifiche PCB
