Maschera della lega per saldatura del bordo LPSM del PWB di microonda di RO3010 25mil 0.635mm

prodotti

L'impedenza ha controllato il PWB

PWB del centro del metallo

Contattaci

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contattaci ora

Maschera della lega per saldatura del bordo LPSM del PWB di microonda di RO3010 25mil 0.635mm

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-049.V1.0

Materiale di base:

RO3010

Conteggio di strato:

2 strati

Spessore del PWB:

0.8mm

Dimensione del PWB:

100 x 100mm=1PCS

Maschera della lega per saldatura:

Verde

Silkscreen:

Bianco

Peso di rame:

0.5oz

Finitura superficia:

Oro di immersione

Evidenziare:

bordo del PWB di microonda 25mil

bordo del PWB di microonda di 0.635mm

PWB di microonda di 25mil rf

Descrizione del prodotto

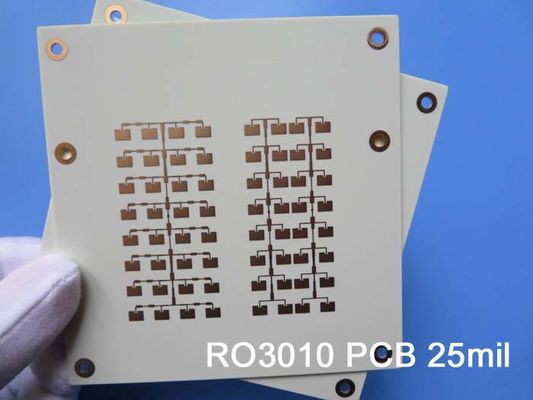

PCB a microonde Rogers realizzato su RO3010 25mil 0,635 mm DK10.2 con oro per antenna patch per comunicazioni wireless

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

I materiali per circuiti ad alta frequenza Rogers RO3010 sono compositi in PTFE riempiti di ceramica destinati all'uso in applicazioni commerciali a microonde e RF.È stato progettato per offrire un'eccezionale stabilità elettrica e meccanica a prezzi competitivi.Le proprietà meccaniche sono coerenti.Ciò consente al progettista di sviluppare progetti di schede multistrato senza incontrare deformazioni o problemi di affidabilità.I materiali RO3010 presentano un coefficiente di dilatazione termica (CTE) negli assi X e Y di 17 ppm/℃.Questo coefficiente di dilatazione è abbinato a quello del rame, che consente al materiale di esibire un'eccellente stabilità dimensionale, con un tipico ritiro per incisione, dopo incisione e cottura, inferiore a 0,5 mil per pollice.Il CTE dell'asse Z è di 24 ppm/℃, che fornisce un'eccezionale affidabilità del foro passante placcato, anche in ambienti difficili.

Applicazioni tipiche:

1) Radar automobilistico

2) Sistemi di telecomunicazioni cellulari

3) Datalink su sistemi in cavo

4) Satelliti a trasmissione diretta

5) Antenne satellitari di posizionamento globale

6) Antenna patch per comunicazioni wireless

7) Amplificatori di potenza e antenne

8) Backplane di alimentazione

9) Lettori di contatori remoti

Specifiche PCB

DIMENSIONE PCB	100 x 100 mm = 1 PZ
TIPO SCHEDA	PCB a doppia faccia
Numero di strati	2 strati
Componenti a montaggio superficiale	SÌ
Componenti a foro passante	SÌ
ACCUMULO DI STRATI	rame ------- 18um (0,5 once) + strato superiore della piastra
	RO3010 0,635 mm
	rame ------- 18um (0,5 once) + piastra BOT Layer
TECNOLOGIA
Traccia minima e spazio:	6 milioni / 6 milioni
Fori minimi / massimi:	0,3 mm/1,5 mm
Numero di diversi fori:	n / a
Numero di fori:	n / a
Numero di slot fresati:	0
Numero di ritagli interni:	0
Controllo dell'impedenza:	NO
Numero di dito d'oro:	0
MATERIALE SCHEDA
Vetro epossidico:	RO3010 0,635 mm
Lamina finale esterna:	1 oncia
Lamina finale interna:	N / A
Altezza finale del PCB:	0,8mm±0,1mm
PLACCATURA E RIVESTIMENTO
Finitura superficiale	Immersione Oro
Maschera di saldatura Applica a:	Fondo, minimo 12 micron
Colore maschera di saldatura:	Verde, PSR-2000GT600D, Taiyo in dotazione.
Tipo di maschera per saldatura:	LPSM
CONTORNO/TAGLIO	Instradamento
MARCATURA
Lato della legenda del componente	Metter il fondo a
Colore della legenda dei componenti	Bianco, IJR-4000 MW300, marchio Taiyo
Nome o logo del produttore:	Contrassegnato sul tabellone in un'AREA LIBERA conduttore e leged
ATTRAVERSO	N / A
GRADO DI INFIAMMABILITA'	Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione contorno:	0,0059"
Placcatura della scheda:	0,0029"
Tolleranza di foratura:	0,002"
TEST	Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE	file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo, globalmente.

Maschera della lega per saldatura del bordo LPSM del PWB di microonda di RO3010 25mil 0.635mm 0

Scheda tecnica di Rogers 3010(RO3010)

RO3010 Valore tipico
Proprietà	RO3010	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,εProcess	10,2±0,05	z		10 GHz/23℃	IPC-TM-650 2.5.5.5 Stripline fissata
Costante dielettrica,εDesign	11.2	z		Da 8 GHz a 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ	0.0022	z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	-395	z	ppm/℃	10GHz-50℃a 150℃	IPC-TM-650 2.5.5.5
Stabilità dimensionale	0,35 0.31	X Y	mm/m	CONDI A	IPC-TM-650 2.2.4
Resistività di volume	105		MΩ.cm	CONDI A	CPI 2.5.17.1
Resistività superficiale	105		MΩ	CONDI A	CPI 2.5.17.1
Modulo di tensione	1902 1934	X Y	MPa	23℃	ASTM D 638
Assorbimento dell'umidità	0,05		%	D48/50	IPC-TM-650 2.6.2.1
Calore specifico	0.8		j/g/k		Calcolato
Conduttività termica	0,95		W/M/K	50℃	ASTM D 5470
Coefficiente di espansione termica (da -55 a 288℃)	13 11 16	X Y z	ppm/℃	23℃/50% UR	IPC-TM-650 2.4.4.1
Td	500		℃TGA		ASTM D 3850
Densità	2.8		g/cm³	23℃	ASTMD 792
Forza della buccia di rame	9.4		lb/pollice.	1oz, EDC dopo saldatura galleggiante	IPCTM 2.4.8
Infiammabilità	V-0				UL94
Processo senza piombo compatibile	SÌ
