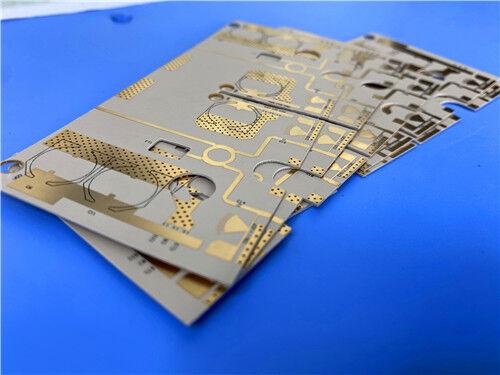

Il circuito integrato a due strati WL-CT350 è un circuito integrato ad alta frequenza ad alta stabilità ed efficienza economica progettato per le moderne applicazioni di trasmissione dei segnali a microonde e RF.Utilizzando WL-CT350 polimero organico ceramico laminato rivestito di rame e rivestimento esterno di rame da 1 oz, questo PCB rigido ultra-sottile da 0,2 mm presenta un'alta affidabilità Immersion Gold, finitura superficiale, suolo nero a seta,con una struttura a doppio lato senza maschera di saldatura che ottimizza le prestazioni elettriche ad alta frequenza e la dissipazione termica.
Cosa è il WL-CT350?

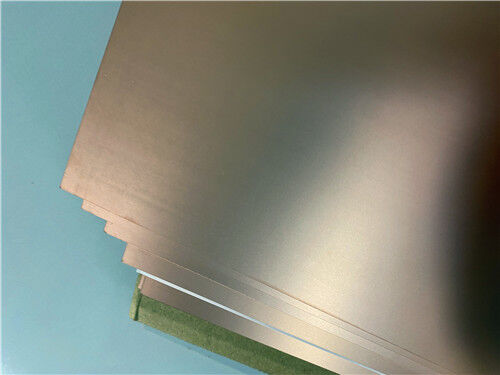

WL-CT350 è un laminato rivestito di rame ad alta frequenza a base di resina termo-resistente ad alte prestazioni, rinforzato con riempitivi in ceramica polimerica organica e tessuto in fibra di vetro.Il suo strato dielettrico è formulato con resina di idrocarburi, particelle ceramiche composite e substrato in fibra di vetro, offrendo caratteristiche elettriche eccezionali a bassa perdita ottimizzate per i progetti di circuiti ad alta frequenza.A differenza dei materiali PTFE complessi e difficili da elaborare, WL-CT350 adottaFR4- flussi di lavoro di fabbricazione compatibili, che semplificano notevolmente la fabbricazione di PCB, migliorano la coerenza della produzione e garantiscono una qualità stabile di lotto in lotto,rendendolo un'alternativa nazionale ideale ai laminati ad alta frequenza importati.
La proprietaria combinazione composita di resina di idrocarburi e riempitivi in ceramica garantisce al WL-CT350 un'eccezionale resistenza ad alte temperature e una robusta stabilità dielettrica termica.Questa serie di materiali mantiene costante dielettrico stabile e fattore di perdita a varie temperature, presenta una bassa espansione termica e raggiunge un'elevata temperatura di transizione vetrosa (Tg) superiore a 280°C.Queste proprietà garantiscono prestazioni elettriche costanti e integrità strutturale in condizioni di funzionamento ad alta frequenza prolungate e condizioni termiche fluttuanti.
Caratteristiche fondamentali del materiale PCB WL-CT350
Progettato per bilanciare prestazioni ad alta frequenza a basse perdite, affidabile stabilità termica ed eccellente elaborabilità,I laminati ad alta frequenza WL-CT350 soddisfano pienamente i requisiti di precisione e produzione di massa dei circuiti RF e microonde commerciali:
| Caratteristica principale |
Parametro tecnico |
| Costante dielettrica stabile |
Dk = 3,48 @ 10GHz / 23°C |
| Basso fattore di dissipazione |
Df = 0,0039 @ 10GHz |
| Ottima stabilità termica Dk |
TCDK = 52 ppm/°C |
| Conduttività termica efficiente |
Conduttività termica = 0,7 W/MK |
| Assorbimento di umidità molto basso |
Assorbimento dell'umidità = 0,05% |
| CTE associata al rame |
11 ppm/°C (asse X), 14 ppm/°C (asse Y), 34 ppm/°C (asse Z) |
| Temperatura di transizione di vetro elevata |
Tg ≥ 280°C |
Principali vantaggi delle prestazioni del PCB WL-CT350
WL-CT350 materiale ceramico ad alta frequenza in polimero organico integra prestazioni RF di prim'ordine, fabbricabilità semplificata e affidabilità a lungo termine,offrendo vantaggi completi eccezionali per la produzione di massa di PCB ad alta frequenza commerciali:
Processo di lavorazione compatibile con il FR4: pienamente compatibile con le procedure di fabbricazione convenzionali del FR4.con processi di lavorazione più semplici rispetto ai materiali a base di PTFE e riducendo efficacemente la complessità della produzione e i costi operativi
Consistenza superiore del lotto: adotta una formulazione composita stabilizzata che offre parametri dielettrici uniformi e prestazioni meccaniche in tutti i lotti di produzione di massa
Eccellente stabilità ambientale: assorbimento di umidità estremamente basso unito a una robusta resistenza termica mantiene prestazioni di circuito stabili in ambienti di lavoro complessi e difficili
Sostituzione economica delle importazioni: corrisponde alle prestazioni di alta frequenza dei laminati importati di alta qualità a un costo inferiore,servire come soluzione ottimale e conveniente per applicazioni RF commerciali su larga scala
Principali specifiche di costruzione del PCB
| Parametro |
Specificità specifica |
| Materiale di base |
WL-CT350 laminato placcato in rame di fibra di vetro in polimero organico ceramico |
| Numero di strati |
2 strati (struttura PCB rigida a doppio lato) |
| Dimensioni della scheda |
560,8 mm × 78,09 mm, tolleranza dimensionale: ±0,15 mm (1 pezzo) |
| Traccia/spazio minimo |
6/7 mils, supportando un percorso di circuito ad alta frequenza compatto e preciso |
| Dimensione minima del foro |
0.3 mm, che consente una struttura di componenti densa e compatta |
| Via Design |
Solo strutture a fori, senza vie cieche, |
| Spessore della tavola finita |
0Profillo ultra-sottile da.2 mm |
| Peso del rame finito |
1 oz (1,4 ml) strati esterni di rame |
| Via spessore del rivestimento |
Spessore di rivestimento in rame di 20 μm |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Strato superiore: seta nera; strato inferiore: senza seta |
| Maschera di saldatura |
Nessuna maschera di saldatura sia negli strati superiori che inferiori |
| Standard di prova di qualità |
Test elettrico completo al 100% effettuato prima della spedizione |
Struttura di accumulo di PCB a due strati WL-CT350
| Sequenza di strati |
Specificità del materiale |
Spessore |
| Strato esterno 1 (alto) |
Fogli di rame conduttivi |
35 μm |
| Strato dielettrico del nucleo |
WL-CT350 substrato composito di polimeri organici ceramici |
0.102 mm (4 millimetri) |
| Strato esterno 2 (sotto) |
Fogli di rame conduttivi |
35 μm |
Statistiche dei circuiti e dei componenti per PCB
| Parametro |
Valore specifico |
| Componenti |
19 |
| Total Pads |
32 |
| Acciai per il buco |
18 |
| Pad SMT superiori |
14 |
| Pad SMT di fondo |
0 |
| Vias |
11 |
| Reti |
2 |
Formato accettato delle opere d'arte:I clienti globali possono standardizzare i file di progettazione Gerber RS-274-X per il preventivo e la produzione.
Standard di qualità:Tutti i PCB personalizzati sono fabbricati e ispezionati in stretta conformità con gli standard industriali IPC-Class-2 per garantire una qualità dei lotti stabile e un'affidabilità operativa a lungo termine.
Servizio globale:Forniamo supporto per preventivi in tutto il mondo, consulenza tecnica professionale e servizi di spedizione globale per tutti gli ordini di PCB.
Scenari tipici di applicazione
- Antenne per stazioni base e antenne satellitari
- Radar, sensori e sistemi di navigazione per autoveicoli
- Amplificatori di potenza
- Capi ad alta frequenza satellitari
- Dispositivi e filtri RF
- Antenne WIMAX e antenne distribuite
In sintesi, il PCB rigido a due strati ultra sottile WL-CT350 sfrutta l'avanzata tecnologia dei compositi ceramici polimerici organici per fornire basse perdite dielettriche, coefficienti dielettrici termici stabili,assorbimento di umidità ultra basso, e elevate prestazioni di Tg. Con lavorazione FR4-friendly, espansione termica abbinata al rame e prestazioni di costo eccezionali,questo PCB ad alta frequenza è un'alternativa di qualità rispetto ai materiali importati, ideale per le comunicazioni della stazione base, le apparecchiature satellitari, il radar automobilistico e una vasta gamma di dispositivi RF e microonde.
