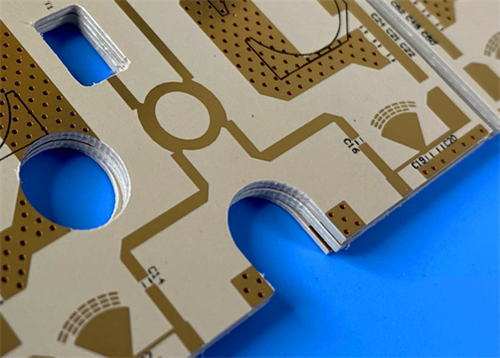

Questo PCB rigido ad alta frequenza personalizzato a 2 strati utilizza RogersDiClad 527Substrato in PTFE rinforzato con fibra di vetro, progettato per applicazioni di circuiti RF e microonde ad alta precisione e a bassa perdita. La scheda è realizzata con finitura superficiale dorata a immersione, serigrafia nera sullo strato superiore, nessuna serigrafia inferiore e una struttura senza maschera di saldatura su entrambi i lati.
Specifiche del PCB
| Elemento parametro |
Specifica |
| Materiale di base |
Materiale composito PTFE ad alta frequenza Rogers DiClad 527 |
| Conteggio degli strati |
PCB rigido a 2 strati |
| Dimensioni della scheda |
49,63 mm × 91,54 mm (1 pezzo), tolleranza dimensionale: ±0,15 mm |
| Traccia/spazio minimo |
4 mil / 6 mil |
| Dimensione minima del foro meccanico |
0,3 mm |
| Tramite tipo |
Non sono stati adottati passaggi ciechi; vengono utilizzati solo via a foro passante |
| Spessore del pannello finito |
0,6 mm |
| Peso in rame rifinito con strato esterno |
1 oncia (1,4 mil) |
| Tramite lo spessore della placcatura |
20μm |
| Finitura superficiale |
Oro ad immersione |
| Strato serigrafico |
Serigrafia nera sulla superficie superiore; nessuna serigrafia sulla superficie inferiore |
| Strato della maschera di saldatura |
Nessuna maschera di saldatura superiore e inferiore |
| Prova di qualità |
Test elettrico al 100% prima della spedizione |
Struttura impilabile a strati PCB
| Nome del livello |
Specifica |
| Strato di rame 1 (strato superiore) |
Spessore rame finito 35μm |
| Nucleo dielettrico |
Materiale ad alta frequenza Rogers DiClad 527, spessore 0,508 mm (20 mil) |
| Strato di rame 2 (strato inferiore) |
Spessore rame finito 35μm |
Grafica e standard di qualità
Formato della grafica: i file di produzione vengono forniti nel formato Gerber RS-274-X standard, la specifica industriale universale che garantisce una modellazione precisa dei circuiti e la piena compatibilità della produzione.
Standard di qualità: ogni PCB soddisfa gli standard di affidabilità IPC-Class-2, garantendo i requisiti di prestazioni e durata per applicazioni elettroniche commerciali e industriali.
Copertura della fornitura: sono disponibili spedizioni globali e programmi di consegna flessibili per adattarsi alle diverse tempistiche dei progetti, supportando una fornitura stabile in tutto il mondo.
Panoramica dei materiali DiClad 527
Rogers DiClad 527 è un substrato composito in PTFE rinforzato con fibra di vetro intrecciato ad alte prestazioni sviluppato appositamente per la produzione di PCB ad alta frequenza. Caratterizzato da un rapporto fibra di vetro-PTFE calibrato con precisione, questo materiale offre una costante dielettrica stabile e una stabilità dimensionale superiore rispetto ai tradizionali substrati in PTFE. La sua raffinata composizione strutturale garantisce una registrazione accurata del circuito e prestazioni elettriche costanti per progetti avanzati di circuiti ad alta frequenza.
Caratteristiche prestazionali del materiale principale
1. Proprietà dielettriche stabili a basse perdite
Mantiene una costante dielettrica stabile compresa tra 2,4 e 2,6 sia a 1 MHz che a 10 GHz, abbinata a un fattore di dissipazione ultrabasso di 0,0017 a 10 GHz, riducendo efficacemente al minimo l'attenuazione del segnale ad alta frequenza e la distorsione di fase.
2. Stabilità dielettrica termica affidabile
Il materiale presenta un coefficiente termico costante della costante dielettrica a -153 ppm/°C in un ampio intervallo di temperature da -10°C a 140°C, mantenendo prestazioni dielettriche stabili in ambienti termici fluttuanti.
3. Eccellente stabilità strutturale
Il suo coefficiente di espansione termica ben abbinato offre caratteristiche di espansione termica equilibrate, che riducono significativamente lo stress termico e la deformazione strutturale durante i cicli di temperatura, garantendo un'eccezionale affidabilità meccanica a lungo termine.
4. Adattabilità ambientale superiore
Vantando un tasso di assorbimento dell'umidità estremamente basso pari allo 0,03%, il materiale genera variazioni prestazionali trascurabili in condizioni di elevata umidità, mentre la sua eccellente resistenza chimica consente un funzionamento affidabile in ambienti di lavoro difficili e complessi.
Scenari applicativi tipici
Supportati da una perdita ultra-bassa ad alta frequenza, da un'eccezionale stabilità dimensionale, da caratteristiche elettriche uniformi e da un'affidabile adattabilità ambientale, i PCB DiClad 527 sono ampiamente adottati in sistemi RF e microonde ad alta precisione per varie applicazioni professionali, come elencato di seguito:
-Reti di alimentazione radar e sistemi di guida
-Apparecchiature di rete Phased Array commerciali
-Antenne per stazioni base a bassa perdita e antenne radio digitali
-Filtri RF, accoppiatori e moduli LNA ad alte prestazioni
