Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | TRF-45 | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 1,1 millimetri ±0.1 | Dimensione del PWB: | 100 x 65mm=1up |
| Maschera della lega per saldatura: | Nero | Silkscreen: | Bianco |
| Peso di rame: | 0.5oz | Finitura superficia: | Oro di immersione |
| Evidenziare: | Bordo del PWB di rf 1.0mm,Doppio parteggiato Bordo del PWB di rf,Bordo del PWB dell'oro rf di immersione |
||

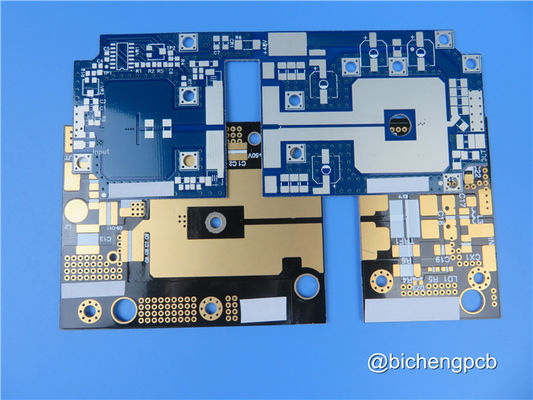

Il doppio del PWB 1.0mm di TRF-45 rf ha parteggiato alto PWB con poche perdite della conducibilità termica
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Breve introduzione
Questo tipo di doppio PWB parteggiato di alta frequenza è sviluppato del sul materiale ripieno di ceramica con poche perdite di 40mil TRF-45 con rame 1oz sia dal lato alto che basso. È un circuito electroless dell'oro di immersione e del nikel (ENIG) con la costante dielettrica (dk) 4,5. Lo strato inferiore completamente è esposto per ventilare.
Specifiche del PWB
| DIMENSIONE DEL PWB | 100 x 65mm=1up |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 17um (0,5 once) +plate |
| TRF-45 1.02mm | |
| rame ------- 17um (0,5 once) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 5,0 mil/6,0 |
| Fori minimi/massimi: | 0,4 millimetri/3,5 millimetri |
| Numero dei fori differenti: | 1 |
| Numero dei luoghi di perforazione: | 3 |
| Numero delle scanalature macinate: | 1 |
| Numero dei ritagli interni: | 1 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | TRF-45 |
| Esterno finale della stagnola: | 1,0 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 1,1 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione, 65% |
| Saldi la maschera per applicarsi a: | Strato superiore |
| Colore della maschera della lega per saldatura: | Nero |
| Tipo della maschera della lega per saldatura: | Kuangshun |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | Strato superiore |
| Colore della leggenda componente | Bianco |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.4mm. |
| VALUTAZIONE DI FLAMIBILITY | 94V-0 |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Altri materiali disponibili del PWB
FR-4 Tg>135, alto Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ecc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC ecc.
Rogers TMM4, TMM10, kappa 438 ecc.
PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2)
TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 Taconic ecc.
AD450, AD600, AD1000, TC350 ecc.
Nelco N4000, N9350, N9240
PWB del centro del metallo, materiale 1W/MK-3W/MK
PWB flessibile
CAPACITÀ
2500-3000 tipi ogni mese.
AREA DI SERVIZIO
Asiatico occidentale & dell'Europa meridionale, dell'Europa settentrionale, centrale & del sud di Nord America, di Oceania, di Sud-est asiatico, dell'Europa Orientale, dell'Africa, di America Latina, Medio Oriente.
Possiamo vedere le loro applicazioni in radio satellite, identificazione di rf, amplificatore di potenza ecc.
Processo di fabbricazione del PWB doppio di strato PTH
L'oro di immersione ed il PWB di HASL stanno continuando come punti seguenti: (1). Tosatura del materiale --> (2). Perforazione --> (3). PTH --> (4). Film asciutto (circuito) --> (5). Placcatura del modello --> (6). Incisione --> (7). Maschera della lega per saldatura --> (8). Silkscreen --> (9). Finitura superficia --> (10). Contorno di profilo --> (11). V-scanalatura --> (12). Prova elettrica --> (13). Imballaggio --> (14). Consegna
Possiamo fornirgli i prototipi, i piccoli lotti e la fabbricazione in serie. Tutta l'indagine, si sente libero prego per contattarci.
