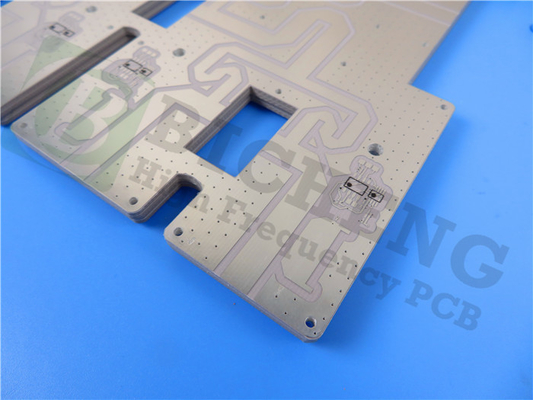

Doppio PWB Taconic parteggiato ad alta frequenza 60mil RF-10 di microonda

MOQ:	1pcs
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

CHINAz

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-182.V1.0

Materiale di base:

RF-10 1.524mm

Conteggio di strato:

2 strati

Spessore del PWB:

1,6 millimetri ±0.16

Dimensione del PWB:

90 x 100mm=1up

Maschera della lega per saldatura:

Verde

Peso di rame:

Finitura superficia:

Oro di immersione

Evidenziare:

PWB Taconic 60mil di microonda

Il doppio ha parteggiato PWB Taconic di microonda

PWB Taconic ad alta frequenza di microonda

Descrizione del prodotto

PCB ad alta frequenza 60mil RF-10PCB Taconic a microonde a doppia faccia Alta perdita bassaPCB DK RFS

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Descrizione generale

Questo tipo di PCB DK ad alta perdita a bassa perdita è costruito su un substrato RF-10 da 60mil. Si tratta di un accumulo a doppio strato con un'ampia area di oro a immersione e una maschera di saldatura verde parziale.Il rame finito da 1 oz è su entrambi i lati.Le schede sono fabbricate secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti.Ogni 25 tavole vengono imballate per la spedizione.

Specifiche PCB

DIMENSIONE PCB	90 x 100 mm=1 su
TIPO SCHEDA	PCB a doppia faccia
Numero di strati	2 strati
Componenti a montaggio superficiale	SÌ
Componenti a foro passante	NO
ACCUMULO DI STRATI	rame ------- 17um (0,5 once) + strato superiore della piastra
	RF-10 1,524 mm
	rame ------- 17um (0,5 once) + piastra BOT Layer
TECNOLOGIA
Traccia minima e spazio:	4 milioni / 4 milioni
Fori minimi / massimi:	0,3 mm / 4,0 mm
Numero di diversi fori:	5
Numero di fori:	211
Numero di slot fresati:	5
Numero di ritagli interni:	3
Controllo dell'impedenza:	NO
Numero di dito d'oro:	0
MATERIALE SCHEDA
Vetro epossidico:	RF-10 1,524 mm
Lamina finale esterna:	1,0 once
Lamina finale interna:	N / A
Altezza finale del PCB:	1,6mm±0,16
PLACCATURA E RIVESTIMENTO
Finitura superficiale	Oro da immersione, 89%
Maschera di saldatura Applica a:	Strato superiore
Colore maschera di saldatura:	Verde
Tipo di maschera per saldatura:	LPI
CONTORNO/TAGLIO	Instradamento
MARCATURA
Lato della legenda del componente	N / A
Colore della legenda dei componenti	N / A
Nome o logo del produttore:	N / A
ATTRAVERSO	Foro passante placcato (PTH), dimensione minima 0,3 mm.
GRADO DI INFIAMMABILITA'	94V-0
TOLLERANZA DIMENSIONALE
Dimensione contorno:	0,0059"
Placcatura della scheda:	0,0029"
Tolleranza di foratura:	0,002"
TEST	Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE	file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo, globalmente.

TipicoApplicazioni

1.Sistemi di prevenzione delle collisioni per aeromobili

2. Antenne GPS

3. Antenne patch a microstriscia

4. Componenti passivi (filtri, accoppiatori, divisori di potenza)

5. Componenti satellitari

Perché scegliere noi?

1.ISO9001, ISO14001, IATF16949, ISO13485, certificato UL;

2. Più di 18+ anni di esperienza PCB ad alta frequenza;

3. L'ordine di piccole quantità è disponibile, nessun MOQ richiesto;

4.Siamo un Team di passione, disciplina, responsabilità e onestà;

5.Consegna puntuale:> 98%, Tasso di reclami dei clienti: <1%

officina da 6.16000㎡, produzione di 30000㎡ al mese e 8000 tipi di PCB al mese;

7. Le potenti funzionalità PCB supportano la ricerca e lo sviluppo, le vendite e il marketing;

8. Classe IPC 2 / Classe IPC 3

Doppio PWB Taconic parteggiato ad alta frequenza 60mil RF-10 di microonda 0

Valore tipico di RF-10

Proprietà	Metodo di prova	Unità	Valore	Unità	Valore
Dk @ 10 GHz	IPC-650 2.5.5.5.1 mod.		10.2±0.3		10.2±0.3
Df @ 10 GHz	IPC-650 2.5.5.5.1 mod.		0,0025		0,0025
TcK†(da -55 a 150 °C)	IPC-650 2.5.5.6	ppm/°C	-370	ppm/°C	-370
Assorbimento dell'umidità	IPC-650 2.6.2.1	%	0.08	%	0.08
Forza di buccia(1 oncia RT rame)	IPC-650 2.4.8 (a saldare)	libbre/pollice	10	N/mm	1.7
Resistività di volume	IPC-650 2.5.17.1	Mohm/cm	6,0 x 10⁷	Mohm/cm	6,0 x 10⁷
Resistività superficiale	IPC-650 2.5.17.1	Mah	1,0 x 10⁸	Mah	1,0 x 10⁸
Resistenza alla flessione(MD)	IPC-650-2.4.4	psi	14.000	N/mm²	96,53
Resistenza alla flessione(CD)	IPC-650-2.4.4	psi	10.000	N/mm²	68,95
Resistenza alla trazione(MD)	IPC-650-2.4.19	psi	8.900	N/mm²	62.57
Resistenza alla trazione(CD)	IPC-650-2.4.19	psi	5.300	N/mm²	37.26
Stabilità dimensionale	IPC-650 2.4.39(Dopo l'incisione)	% (25 milioni di MD)	-0.0032	% (25 milioni di CD)	-0.0239
Stabilità dimensionale	IPC-650 2.4.39(Dopo la cottura)	% (25 milioni di MD)	-0.0215	% (25 milioni di CD)	-0,0529
Stabilità dimensionale	IPC-650 2.4.39(Dopo lo stress)	% (25 milioni di MD)	-0.0301	% (25 milioni di CD)	-0,0653
Stabilità dimensionale	IPC-650 2.4.39(Dopo l'incisione)	% (60 mil-MD)	-0,0027	% (60 milioni di CD)	-0.0142
Stabilità dimensionale	IPC-650 2.4.39(Dopo la cottura)	% (60 mil-MD)	-0,1500	% (60 milioni di CD)	-0,0326
Stabilità dimensionale	IPC-650 2.4.39(Dopo lo stress)	% (60 mil-MD)	-0,0167	% (60 milioni di CD)	-0,0377
Densità(Peso specifico)	IPC-650-2.3.5	gr/cm³	2.77	gr/cm³	2.77
Calore specifico	IPC-650-2.4.50	J/g°C	0.9	J/g°C	0.9
Conduttività termica(Senza rivestimento)	IPC-650-2.4.50	W/M*K	0,85	W/M*K	0,85
CTE (asse X -Y)(da 50 a 150 °C)	IPC-650 2.4.41	ppm/°C	16-20	ppm/°C	16-20
CTE (asse Z)(da 50 a 150 °C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Classificazione di infiammabilità	Interno		V-0		V-0
