AD255C Antenna ad alta frequenza PCB 20mil 30mil 40mil 60mil Spessore con immersione oro, immersione argento

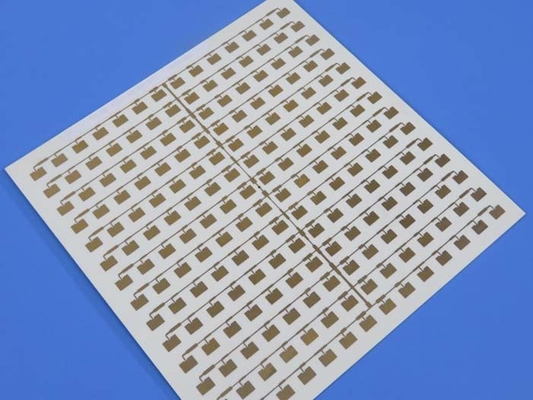

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Descrizione generale
I substrati AD255C di Rogers sono materiali speciali ad alte prestazioni, progettati e fabbricati specificamente per soddisfare le richieste dei mercati di antenne wireless di oggi.Sono rinforzati di vetro.AD255C ha una costante dielettrica di 2.55, fattore di dissipazione di 0,0013 a 10 GHz con rame ED e rame da trattamento inverso.
Capacità di PCB (AD255C)
| Materiale per PCB: | Composti a base di PTFE rinforzati di vetro |
| Indicazione: | AD255C |
| Costante dielettrica: | 2.55 (10 GHz) |
| Fattore di dissipazione | 0.0013 (10 GHz) |
| Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
Applicazioni tipiche
Sistemi di antenne telematiche per autoveicoli
Antenna della stazione base dell'infrastruttura cellulare
Antenne radio satellitari commerciali
Valore tipico di AD255C
| Proprietà elettriche | AD255C | Unità | Condizioni di prova | Metodo di prova | |
| PIM (30mil/60mil) | -159/-163 | dBc | Toni riflessi a 43 dBm a 1900 MHz, S1/S1 | Rogers interno 50 ohm | |
| Costante dielettrica (processo) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| Costante dielettrica (progettazione) | 2.60 | - | C-24/23/50 | 10 GHz | Lunghezza di fase differenziale della microstrip |
| Fattore di dissipazione (processo) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| Coefficiente termico della costante dielettrica | -110 | ppm/oC | Da 0°C a 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Resistenza al volume | 7.4 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Resistenza superficiale | 3.6 x 107 | Oh, mio Dio. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Resistenza elettrica (resistenza dielettrica) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Rottura dielettrica | > 40 | kV | D-48/50 | Direzione X/Y | IPC TM-650 2.5.6 |
| Proprietà termiche | |||||
| Temperatura di decomposizione (T)d) | > 500 | ̊C | 2 ore @ 105 ̊C | 5% di perdita di peso | IPC TM-650 2.3.40 |
| Coefficiente di espansione termica - x | 34 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Coefficiente di espansione termica - y | 26 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Coefficiente di espansione termica - z | 196 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Conduttività termica | 0.35 | W/mK | - | direzione z | ASTM D5470 |
| Tempo per la delaminazione | > 60 | Minuti | come ricevuto | 288 ̊C | IPC TM-650 2.4.24.1 |
| Proprietà meccaniche | |||||
| Forza di buccia del rame dopo lo stress termico | 2.4 (13.6) |
N/mm (lbs/in) | 10s @ 288 ̊C | Fogli da 35 μm | IPC TM-650 2.4.8 |
| Forza flessibile (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| Resistenza alla trazione (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| Modulo flessibile (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25°C ± 3°C | - | Metodo di prova IPC-TM-650 2.4.4 |
| Stabilità dimensionale (MD/CMD) | 0.03/0.07 | mil/pollice | dopo l'incisione + la cottura | - | IPC-TM-650 2.4.39a |
| Proprietà fisiche | |||||
| Infiammabilità | V-0 | - | - | - | UL-94 |
| Assorbimento di umidità | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Densità | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| Capacità termica specifica | 0.813 | J/g°K | 2 ore a 105°C | - | ASTM E2716 |
