Alta frequenza del bordo del PWB di Rogers rf di doppio strato di Rogers 4835 1.524mm

MOQ:	1PCS
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-199.V1.0

Materiale di base:

RO4835 1.524mm

Conteggio di strato:

2 strati

Spessore del PWB:

1,6 millimetri ±0.1

Dimensione del PWB:

12 x 26mm=1up

Peso di rame:

Finitura superficia:

oro di immersione

Evidenziare:

Circuito stampato di doppio strato rf

circuito di 1.524mm rf

Rogers High Frequency Circuit Board

Descrizione del prodotto

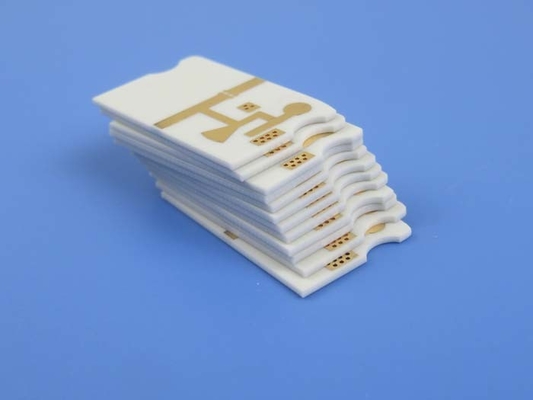

PWB ad alta frequenza di doppio strato 60mil 1.524mm Rogers 4835 del PWB RO4835 con l'oro di immersione

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di PWB ad alta frequenza sviluppato sui laminati RO4835, doppi strati di Rogers con lo strato del segnale dal lato superiore, proteggente lo strato dal lato inferiore. È placcata con l'oro di immersione, nessuna maschera della lega per saldatura o il silkscreen. Ha fabbricato facendo uso 60mil dei substrati, cominciare del rame 0.5oz. I bordi sono fabbricati secondo la norma della classe II di IPC. Tutti bordi sono elettrico di 100% esaminati prima della spedizione.

Specifiche del PWB

DIMENSIONE DEL PWB	12 x 26mm=1up
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 17um (0,5 once) +plate
	RO4835 1.524mm
	rame ------- 17um (0,5 once) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 110 mil/110
Fori minimi/massimi:	1,0 millimetri/1,0 millimetri
Numero dei fori differenti:	1
Numero dei luoghi di perforazione:	10
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	RO4835 1.524mm
Esterno finale della stagnola:	1,0 once
Stagnola finale interna:	N/A
Altezza finale del PWB:	1,6 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione, 86,2%
Saldi la maschera per applicarsi a:	N/A
Colore della maschera della lega per saldatura:	N/A
Tipo della maschera della lega per saldatura:	N/A
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	N/A
Colore della leggenda componente	N/A
Produttore Name o logo:	N/A
VIA	Foro metallizzato (PTH), dimensione minima 1.0mm.
VALUTAZIONE DI FLAMIBILITY	94V-0
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

Caratteristiche e benefici

1. Ha migliorato significativamente la resistenza di ossidazione confrontata ai materiali thermoset tipici di microonda, che sono progettati per la prestazione sensibile, le applicazioni in grande quantità.

2. Prestazione elettrica eccellente delle mostre con poche perdite permettendo applicazione con le più alte frequenze operative, particolarmente ideali per le applicazioni automobilistiche.

3. Risultati costanti dielettrici stretti di tolleranza nelle linee di trasmissione controllate di impedenza

4. Risultati compatibili di processo senza piombo in nessuna vescica o delaminazione

5. Risultati bassi di espansione di Z-asse in fori metallizzati affidabili

6. Il coefficiente basso di espansione dell'in-aereo rimane stabile sopra un'intera gamma di circuito che elabora le temperature

7. CAF resistente

Le applicazioni tipiche sono radar e sensori automobilistici, la microonda punto a punto, amplificatori di potenza, sincronizzati - radar di matrice e componenti di rf.

Alta frequenza del bordo del PWB di Rogers rf di doppio strato di Rogers 4835 1.524mm 0

La nostra capacità del PWB (2022)

Parametro	Valore
Conteggi di strato	1-32
Materiale del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo.
Dimensione massima	Prova volante: 900600mm, prova 460380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo	±0,0059"(0.15mm)
Spessore del PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm)	±8%
Tolleranza di spessore (t<0.8mm)	±10%
Spessore di strato dell'isolamento	0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima	0,003" (0.075mm)
Spazio minimo	0,003" (0.075mm)
Spessore di rame esterno	35µm--350µm (1oz-10oz)
Spessore di rame interno	17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico)	0,0079" - 0,25" (0.2mm--6.35mm)
Foro finito (meccanico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico)	0,00295" (0.075mm)
Registrazione (meccanica)	0,00197" (0.05mm)
Allungamento	12:1
Tipo della maschera della lega per saldatura	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Spina via il diametro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza	±10%
Finitura superficia	HASL, HASL SE, ENIG, latta di immersione, argento di immersione, OSP, dito dell'oro, ecc. placcato oro puro.
