| Materiale di base: | Rogers 4300C | Dimensione del PWB: | 84 x 78mm=1PCS |
|---|---|---|---|
| Peso di rame: | 1oz | Finitura superficia: | oro di immersione |
| Conteggio di strato: | 2 strati | Spessore del PWB: | 1.7mm |
| Evidenziare: | Materiale PCB placcato in oro ad immersione,materiale PCB a basso fattore di dissipazione,scheda PCB RF da 60 mil |
||

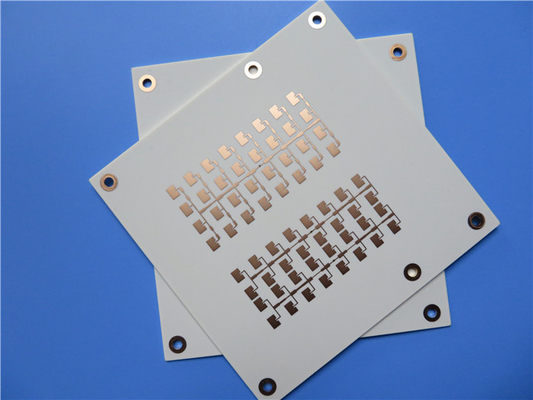

Siamo lieti di presentare il nostro ultimo PCB realizzato con substrato RO4003C che fornisce uno stretto controllo sulla costante dielettrica e un basso fattore di dissipazione.
Il nostro PCB appena spedito è realizzato con materiale Rogers RO4003C di alta qualità, garantendo prestazioni affidabili ed efficienti.È progettato per funzionare in un ampio intervallo di temperature da -40 ℃ a +85 ℃ e utilizza un processo senza piombo.
I dettagli costruttivi del PCB includono uno spessore del dielettrico di 60 mil, uno spessore del rame di base di 17um e un altro spessore del rame di base di 17um.Le dimensioni della scheda sono 32,00 x 54,00 mm con una tolleranza di +/-0,15 mm.La traccia/spazio minimo e la dimensione minima del foro sono rispettivamente di 6/8 mil e 17 mil.Questo PCB non ha vie cieche o sepolte e ha uno spessore finito di 1,7 mm.
Il peso del rame finito per tutti gli strati è di 1 oz (1,4 mil) e lo spessore della placcatura via è di 1 mil.La finitura superficiale del PCB è in oro a immersione (ENIG), con una maschera di saldatura superiore verde e nessuna maschera di saldatura inferiore.Non c'è serigrafia sui pad di saldatura.Sulla scheda è stato condotto un test elettrico al 100% per garantirne la qualità.
Per il lato superiore del PCB viene fornito uno stencil di pasta saldante a pannelli, che facilita l'assemblaggio.Il PCB contiene un totale di 19 componenti, 24 pad, 9 pad passanti, 17 pad SMT superiori, 8 pad SMT inferiori, 98 vie e 115 net.
Si prega di notare che l'adattamento dell'impedenza, +/- 10%, non è incluso in questo PCB.In caso di domande o dubbi tecnici, Ivy all'indirizzo sales10@bichengpcb.com può fornire assistenza.
Nel complesso, questo PCB offre alta qualità, affidabilità ed efficienza per un'ampia gamma di applicazioni.Il suo design preciso e ad alte prestazioni assicura che soddisfi le tue esigenze.
introduzioneDiRO4003C
RO4003C è un materiale laminato ad alta frequenza ideale per l'uso nella fabbricazione di PCB.Ha diversi vantaggi che lo rendono un'ottima scelta per il tuo prossimo progetto PCB.In questo articolo, esploreremo i vantaggi dell'utilizzo di RO4003C nel PCB appena spedito e le proprietà che lo distinguono da altri materiali.
Le proprietà di RO4003C
RO4003C è un composito idrocarburico/ceramica rinforzato con fibra di vetro con una costante dielettrica di 3,38±0,05 e un fattore di dissipazione di 0,0027.Queste proprietà lo rendono un materiale affidabile per la fabbricazione di PCB.RO4003C ha anche un coefficiente termico di ε di +40 ppm/℃ e una resistività di volume di 1,7 x 1010 MΩ.cm, che sono essenziali per le applicazioni ad alta frequenza.
Vantaggi dell'utilizzo di RO4003C nella fabbricazione di PCB
RO4003C ha diversi vantaggi che lo rendono un materiale ideale per la fabbricazione di PCB.Le sue eccellenti proprietà elettriche lo rendono perfetto per applicazioni ad alta frequenza.Inoltre, RO4003C è compatibile con i processi senza piombo, rendendolo un'opzione rispettosa dell'ambiente.Il suo basso tasso di assorbimento dell'umidità dello 0,06% garantisce l'affidabilità del tuo PCB.
Comprensione della costante dielettrica e del fattore di dissipazione di RO4003C
La costante dielettrica e il fattore di dissipazione sono proprietà cruciali di RO4003C.La costante dielettrica determina la capacità del materiale di immagazzinare energia elettrica, mentre il fattore di dissipazione rappresenta la quantità di energia persa sotto forma di calore.RO4003C ha una costante dielettrica di 3,38±0,05 e un fattore di dissipazione di 0,0027, che lo rende un materiale ideale per applicazioni ad alta frequenza che richiedono prestazioni elettriche affidabili.
Proprietà termiche di RO4003C e il suo impatto sulla progettazione di PCB
Il coefficiente termico di RO4003C di ε di +40 ppm/℃ significa che la sua costante dielettrica cambia con la temperatura.Questa proprietà può influire sulle prestazioni del tuo PCB, specialmente in ambienti ad alta temperatura.Pertanto, è fondamentale considerare le proprietà termiche di RO4003C durante la progettazione del PCB.
| RO4003C Valore tipico | |||||
| Proprietà | RO4003C | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,εProcess | 3,38 ± 0,05 | z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline fissata | |
| Costante dielettrica,εDesign | 3.55 | z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazionetan,δ | 0,0027 0.0021 |
z | 10 GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +40 | z | ppm/℃ | -50℃a 150℃ | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 1,7 x 1010 | MΩ.cm | CONDI A | IPC-TM-650 2.5.17.1 | |
| Resistività superficiale | 4,2 x 109 | MΩ | CONDI A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31,2(780) | z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Modulo di tensione | 19.650(2.850) 19.450(2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistenza alla trazione | 139(20.2) 100(14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistenza alla flessione | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | <0,3 | X, Y | mm/m (mil/pollici) |
dopo attacco+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 11 14 46 |
X Y z |
ppm/℃ | -55℃a288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | UN | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Conduttività termica | 0,71 | W/M/oK | 80℃ | ASTM C518 | |
| Assorbimento dell'umidità | 0.06 | % | 48 ore di immersione 0,060" campione Temperatura 50℃ |
ASTM D 570 | |
| Densità | 1.79 | g/cm3 | 23℃ | ASTMD 792 | |
| Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiante 1 oz. Foglio EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | N / A | UL94 | |||
| Processo senza piombo compatibile | SÌ | ||||
Proprietà elettriche di RO4003C per applicazioni PCB ad alta frequenza
RO4003C ha eccellenti proprietà elettriche, tra cui una bassa perdita dielettrica e un'elevata rigidità dielettrica.Queste proprietà lo rendono ideale per applicazioni ad alta frequenza che richiedono prestazioni elettriche affidabili.Inoltre, la tangente a bassa perdita di RO4003C riduce la probabilità di produrre interferenze elettromagnetiche (EMI).
Compatibilità di RO4003C con processi senza piombo
RO4003C è compatibile con processi senza piombo, il che lo rende un'opzione ecologica per la fabbricazione di PCB.Con i processi senza piombo che stanno diventando sempre più popolari a causa di preoccupazioni e normative ambientali, l'utilizzo di RO4003C garantisce che il tuo PCB soddisfi questi requisiti.
In che modo RO4003C migliora le prestazioni e l'affidabilità del PCB
Le eccezionali proprietà elettriche e termiche di RO4003C lo rendono un materiale ideale per migliorare le prestazioni e l'affidabilità del PCB.Il suo basso tasso di assorbimento dell'umidità e la compatibilità con i processi senza piombo assicurano che il tuo PCB sia affidabile a lungo termine.Inoltre, la stabilità dimensionale e il coefficiente di dilatazione termica di RO4003C lo rendono un materiale stabile in grado di resistere alle variazioni di temperatura e alle sollecitazioni meccaniche.
Metodi di prova per RO4003C e produzione di PCB
Vari metodi di test garantiscono la qualità e l'affidabilità della produzione di RO4003C e PCB.Questi metodi di test garantiscono che il RO4003C utilizzato nel PCB soddisfi gli standard del settore e funzioni in modo affidabile.
Perché RO4003C è il materiale ideale per il tuo prossimo progetto PCB
In conclusione, RO4003C è un materiale eccezionale che offre vantaggi ineguagliabili per la fabbricazione di PCB.Le sue eccezionali proprietà elettriche, termiche e dimensionali lo rendono la scelta ideale per le applicazioni ad alta frequenza.Inoltre, RO4003C è compatibile con processi senza piombo, garantendo che il tuo PCB soddisfi gli standard ambientali.Utilizzando RO4003C nel tuo prossimo progetto PCB, puoi ottimizzare le prestazioni e l'affidabilità del tuo PCB, rendendolo un investimento saggio e pratico.Con le sue proprietà superiori, RO4003C è il futuro dei materiali PCB e un punto di svolta nel settore dell'elettronica.
