Combinazione RO4350B e FR4 per applicazioni PCB ad alta affidabilità

RO4350B e FR4: la combinazione perfetta per applicazioni PCB ad alta affidabilità

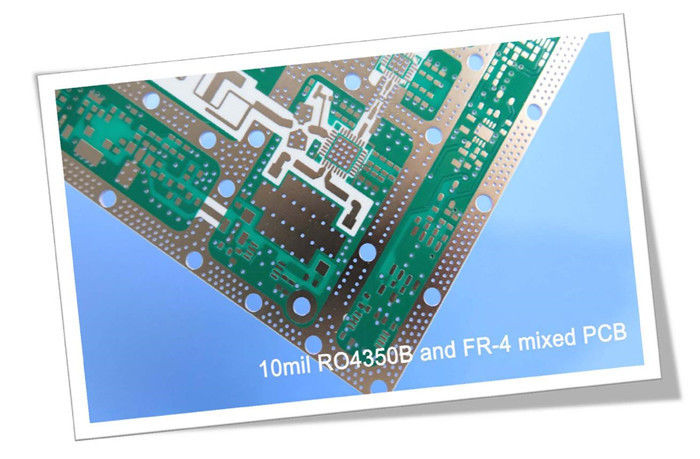

Ciao, oggi vogliamo condividere un PCB ibrido a 6 strati, che è stato fornito con materiali e dettagli costruttivi della massima qualità per garantire prestazioni ottimali.Il materiale PCB utilizzato è costituito da Rogers RO4350B e ITEQ IT180A FR-4 ed è stato sottoposto a un processo senza piombo per consentirne il funzionamento a temperature comprese tra -40 ℃ e +85 ℃.

La tavola, comprese le strisce per utensili, misura 98 x 95 mm e ha una traccia/spazio minimo di 6/6 mil e una dimensione minima del foro di 10 mil.Non sono presenti vie cieche o sepolte e la costruzione della scheda include strati di rame base da 35um, prepreg e IT180A FR-4, con uno spessore della scheda finito di 1,6 mm e un peso Cu finito di 1 oz (1,4 mil) tutti gli strati.

La finitura superficiale del pannello è stata ottenuta utilizzando ENIG (Electroless Nickle and Immersion Gold), con la serigrafia superiore e inferiore in bianco.La maschera per saldatura superiore è in nero opaco, così come la maschera per saldatura inferiore.Non c'è serigrafia sui pad di saldatura e la qualità della scheda è garantita attraverso l'uso di un test elettrico al 100%.

Questo PCB è stato progettato per corrispondere a un'impedenza di 50 ohm, con una tolleranza di +/- 10%, e lo strato superiore ha una traccia e una spaziatura di 18mil/10mil.L'adattamento dell'impedenza si ottiene utilizzando il livello di riferimento 2.

In questo PCB, forniamo uno stencil di pasta saldante a pannelli per il lato superiore della scheda.Le statistiche del PCB sono impressionanti, con 107 componenti, 235 pad totali, 71 pad passanti, 79 pad SMT superiori, 85 pad SMT inferiori, 263 vie e 81 reti.

In caso di domande tecniche o richieste sul nostro PCB, contattare Ivy all'indirizzo sales10@bichengpcb.com.Il nostro PCB di alta qualità può essere acquistato oggi, garantendo le massime prestazioni.

I vantaggi dell'utilizzo di RO4350B e FR4 per applicazioni PCB ad alta affidabilità

-Best practice per la progettazione con materiale RO4350B e FR4

La progettazione di circuiti stampati (PCB) ad alte prestazioni comporta la selezione dei materiali ideali per il lavoro, tenendo conto delle loro proprietà individuali e del modo in cui possono influire sulle prestazioni del PCB.Due materiali comunemente usati nella progettazione di PCB sono RO4350B e FR4, ciascuno con caratteristiche uniche che possono influenzare la funzionalità del PCB.In questa guida completa, esploreremo le differenze tra questi materiali e come possono essere utilizzati nella progettazione di circuiti stampati ad alte prestazioni.

Costante dielettrica e fattore di dissipazione

La costante dielettrica e il fattore di dissipazione sono fattori cruciali da considerare quando si progettano applicazioni ad alta frequenza.RO4350B vanta una costante dielettrica tipica di 3,48±0,05 e un fattore di dissipazione di 0,0037 a 10 GHz/23℃.Comparativamente, FR4 ha una costante dielettrica di circa 4,4 e un fattore di dissipazione di circa 0,02.La bassa costante dielettrica e il fattore di dissipazione di RO4350B lo rendono la scelta ideale per le applicazioni ad alta frequenza.

Coefficiente termico di ε e conducibilità termica

Un altro fattore importante da considerare è il coefficiente termico di ε e la conducibilità termica.A 80℃, RO4350B ha un coefficiente termico di ε di +50 ppm/℃ e una conduttività termica di 0,69 W/M/oK.FR4, invece, ha un coefficiente termico di ε di circa 150 ppm/℃ e una conduttività termica di circa 0,3 W/M/oK.Il basso coefficiente termico di ε e l'elevata conduttività termica di RO4350B lo rendono la scelta ideale per la gestione termica nei PCB.

Rigidità elettrica e resistività superficiale

Anche la rigidità elettrica e la resistività superficiale sono fattori importanti da considerare nella progettazione di circuiti stampati.RO4350B ha una resistenza elettrica di 31,2 (780) Kv/mm (v/mil) a 0,51 mm (0,020"), mentre FR4 ha una resistenza elettrica di circa 20 Kv/mm (v/mil). RO4350B ha anche una resistività superficiale di 5,7 x 109 MΩ, che è molto superiore alla resistività superficiale di FR4 di circa 1 x 106 MΩ.Queste proprietà rendono RO4350B una scelta migliore per applicazioni ad alta tensione e per prevenire interferenze elettriche tra i componenti.

Resistenza alla trazione e alla flessione

Quando si tratta di resistenza meccanica, RO4350B ha anche un vantaggio rispetto a FR4.RO4350B ha un modulo di trazione di 16.767 MPa (2.432 ksi) in direzione X e 14.153 MPa (2.053 ksi) in direzione Y, mentre FR4 ha un modulo di trazione di circa 3.000 MPa (435 ksi).RO4350B ha anche una maggiore resistenza alla flessione di 255 MPa (37 kpsi) rispetto alla resistenza alla flessione di FR4 di circa 240 MPa (35 kpsi).

Stabilità dimensionale e coefficiente di dilatazione termica

La stabilità dimensionale e il coefficiente di dilatazione termica sono fattori importanti da considerare nella progettazione di circuiti stampati, in particolare in ambienti ad alta temperatura.RO4350B ha una stabilità dimensionale inferiore a 0,5 mm/m (mil/pollici) dopo l'incisione+E2/150℃ e un coefficiente di espansione termica di 10 ppm/℃ nella direzione X, 12 ppm/℃ nella direzione Y, e 32 ppm/℃ in direzione Z.FR4 ha una stabilità dimensionale simile ma un coefficiente di dilatazione termica più elevato di circa 17 ppm/℃.

Assorbimento dell'umidità e resistenza alla buccia del rame

L'assorbimento di umidità e la resistenza alla scorticatura del rame sono altri fattori importanti da considerare nella progettazione di PCB.RO4350B ha un assorbimento di umidità dello 0,06% dopo 48 ore di immersione a 50 ℃, mentre FR4 ha un assorbimento di umidità di circa lo 0,15%.RO4350B ha anche una maggiore resistenza alla pelatura del rame di 0,88 N/mm (5,0 pli) dopo la saldatura a galleggiante con 1 oz.Foglio EDC, rispetto alla resistenza alla pelatura del rame di FR4 di circa 0,5 N/mm (3,0 pli).

Infiammabilità e compatibilità di processo senza piombo

L'infiammabilità e la compatibilità del processo senza piombo sono fattori importanti da considerare nella progettazione di PCB, in particolare in termini di sicurezza e impatto ambientale.RO4350B ha un grado di infiammabilità UL 94 V-0, che indica un'eccellente resistenza alla fiamma.È anche compatibile con i processi senza piombo, il che lo rende una scelta rispettosa dell'ambiente.FR4, d'altra parte, ha un grado di infiammabilità inferiore di UL 94 V-1, che indica una minore resistenza alla fiamma.

In conclusione, sia RO4350B che FR4 hanno le loro proprietà e vantaggi unici nella progettazione di circuiti stampati ad alte prestazioni.RO4350B è più adatto per applicazioni ad alta frequenza, gestione termica, applicazioni ad alta tensione e componenti che richiedono resistenza meccanica.FR4, d'altra parte, è un'opzione più economica ed è adatta per applicazioni meno impegnative.Quando si seleziona il materiale ideale per il PCB, è essenziale considerare i requisiti specifici dell'applicazione e selezionare il materiale che meglio soddisfa tali esigenze.
