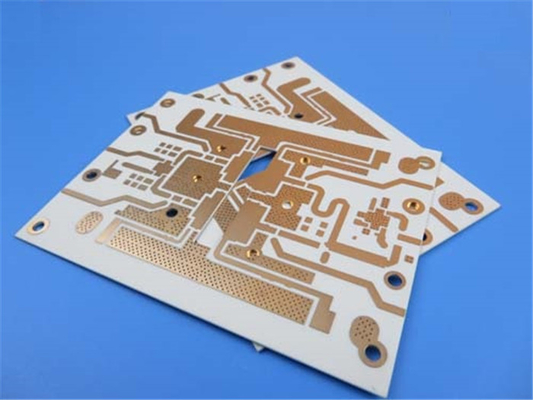

PWB ad alta frequenza di Rogers 4003 basato su 32 Mil Laminates

L'ultima scelta per le applicazioni ad alta velocità di rf e digitali

Oggi, siamo felici di dividere il nostro PWB recentemente spedito che è fatto del materiale di alta qualità di Rogers RO4003C che assicura la prestazione affidabile anche negli ambienti stimolanti. Il processo senza piombo utilizzato nella sua costruzione gli opera una scelta rispettosa dell'ambiente. Con un'ampia gamma di temperatura di funzionamento di -40℃ a +85℃, questo PWB è destinato per resistere alle condizioni termiche estreme.

L'accatastamento di questo PWB comprende rame basso di 17um, uno strato dielettrico di 32mil e un altro strato di rame basso di 17um, fornendo le caratteristiche elettriche eccellenti e la stabilità meccanica. Le dimensioni del PWB sono di 180 x 156 millimetri, con uno spessore di 0,98 millimetri e un peso di rame finito di 1 oncia (1,4 mil) attraverso tutti gli strati.

I dettagli della costruzione di questo PWB comprendono la traccia/spazio minimi di 6/6 mil e una dimensione minima del foro di 15 mil, rendendolo ideale per le applicazioni complesse ed ad alta densità. Inoltre caratterizza placcare-attraverso i fori scanalati e nessun vias ciechi o sepolti, assicurando la connettività e la facilità senza cuciture dell'assemblea. La finitura superficia di questo PWB è ENIG (oro di immersione), che fornisce la resistenza della corrosione eccellente e la maschera superiore della lega per saldatura è verde.

Questo PWB viene con uno stampino panelized della pasta della lega per saldatura per il lato superiore, rendentegli le componenti facili da assemblare con precisione. Complessivamente 210 componenti, 306 cuscinetti, 129 cuscinetti del attraverso-foro, 90 cuscinetti superiori di SMT, 87 cuscinetti inferiori di SMT, 331 vias e 118 reti sono inclusi.

Abbiamo effettuato una prova elettrica 100% per assicurare la qualità e l'affidabilità di questo PWB. Per tutte le domande tecniche, contatti prego l'edera a sales10@bichengpcb.com. Ordini oggi il nostro PWB di alta qualità ed avverta l'affidabilità e la prestazione eccezionali nelle vostre applicazioni elettroniche.

Perché RO4003C PCBs sono la scelta superiore per l'apparecchio elettronico avanzato

- I vantaggi di 32 mil RO4003C PCBs per le applicazioni ad alta velocità

La domanda di elettronica ad alto rendimento è sull'aumento e con, l'esigenza di PCBs avanzato capace di trattamento delle applicazioni complesse ed ad alta velocità. RO4003C è un materiale di alta qualità del PWB che ha guadagnato negli ultimi anni la popolarità dovuto le sue proprietà elettriche eccellenti e stabilità meccanica. In questo articolo, esploreremo i benefici di 32 mil RO4003C PCBs per le applicazioni ad alto rendimento.

Introduzione a RO4003C PCBs

RO4003C è un materiale laminato ad alta frequenza fatto di un idrocarburo di rinforzo tessere-vetro/composto ceramico, che fornisce le proprietà dielettriche con poche perdite per le applicazioni ad alta velocità di rf e digitali. Caratterizza una costante dielettrica 3,38 di ± 0,05 e un fattore di dissipazione di 0,0027 a 10 GHz/23℃, operantegli una scelta ideale per le progettazioni ad alta frequenza.

Costante dielettrica e fattore di dissipazione di RO4003C PCBs

La costante dielettrica con poche perdite di RO4003C PCBs assicura l'integrità di segnale superiore, riducendo la perdita del segnale e la distorsione. Il fattore di dissipazione di RO4003C PCBs è inoltre molto basso, significando che può efficacemente trattare i segnali ad alta frequenza senza generare il calore in eccesso.

Proprietà termiche di RO4003C PCBs

RO4003C PCBs hanno proprietà termiche eccellenti, permettendoli di eseguire attendibilmente negli ambienti stimolanti. Il coefficiente termico di ε è +40 ppm/℃ attraverso una gamma di temperature di -50℃ a 150℃, assicurandosi che il PWB possa resistere alle condizioni termiche estreme.

Proprietà elettriche di RO4003C PCBs

RO4003C PCBs hanno alta forza elettrica, con un valore di 31,2 (780) Kv/mm (v/mil) a spessore di 0.51mm (0,020"). Inoltre hanno la resistività di volume eccellente e resistività della superficie, assicurando la prestazione elettrica affidabile.

Proprietà meccaniche di RO4003C PCBs

RO4003C PCBs hanno proprietà meccaniche impressionanti, compreso forza e resistenza alla flessione ad alta resistenza. Con un modulo di tensione il MPa 19.650 del MPa nella direzione di X e 19.450 nella direzione di Y, questo PCBs può resistere al piegamento ed all'allungamento senza rompersi.

Elaborazione senza piombo e benefici ambientali di RO4003C PCBs

RO4003CPCBs sono fabbricati facendo uso di un processo senza piombo, rendente loro un'opzione ecologica. Questo processo inoltre assicura che il PCBs rispetti gli standard industriali per le restrizioni del materiale pericoloso, quale la restrizione della direttiva pericolosa delle sostanze (RoHS).

I vantaggi di 32 mil RO4003C PCBs per le applicazioni ad alta velocità

Lo spessore di 32 mil RO4003C PCBs opera loro una scelta ideale per le applicazioni ad alta velocità di rf e digitali, dove l'integrità di segnale è critica. La traccia/spazio minimi di 6/6 mil e una dimensione minima del foro di 15 mil dei questi PCBs tiene conto le progettazioni ad alta densità, rendendole adatte ad applicazioni complesse.

Considerazioni di progettazione per RO4003C PCBs

Nel progettare PCBs con il materiale di RO4003C, è essenziale per considerare i fattori quali controllo dell'impedenza, la linea di trasmissione progettazione e l'integrità di segnale. La progettazione dovrebbe anche considerare le proprietà termiche e meccaniche del materiale per assicurare la prestazione affidabile.

Fabbricazione e montaggio di RO4003C PCBs

RO4003C PCBs sono fabbricati facendo uso di un processo avanzato che assicura la qualità e l'affidabilità coerenti. La finitura superficia dei questi PCBs è ENIG (oro di immersione), che fornisce la resistenza della corrosione eccellente e la maschera superiore della lega per saldatura è verde. Il PCBs inoltre panelized con uno stampino della pasta della lega per saldatura per l'assemblea facile e precisa.

Applicazioni di RO4003C PCBs nelle industrie alta tecnologie

RO4003C PCBs sono ampiamente usati nelle industrie alta tecnologie quali spazio aereo, difesa, le telecomunicazioni e gli apparecchi medici. Inoltre sono utilizzati nelle applicazioni ad alta velocità di rf e digitali, quali i sistemi del radar, le telecomunicazioni via satellite ed i circuiti di a microonde.

In conclusione, 32 mil RO4003C PCBs offrire una gamma di benefici per le applicazioni ad alto rendimento. Il loro materiale dielettrico con poche perdite, proprietà termiche e meccaniche eccezionali ed elaborazione senza piombo operano loro una scelta eccellente per le industrie alta tecnologie. Con progettazione e la fabbricazione di precisione, queste PCBs può massimizzare la prestazione e l'efficienza nelle applicazioni complesse ed esigenti.
