Immersion Silver Finitura superficiale Materiale PCB RO4003C Numero di 2 strati

Oggi siamo molto onorati di presentarvi il nostro PCB appena spedito.È stato progettato per soddisfare le esigenze elettroniche ad alte prestazioni, con materiali di alta qualità come Rogers RO4003C e lavorazione senza piombo.Può funzionare a temperature comprese tra -40 ℃ e +85 ℃, rendendolo adatto a un'ampia gamma di applicazioni.

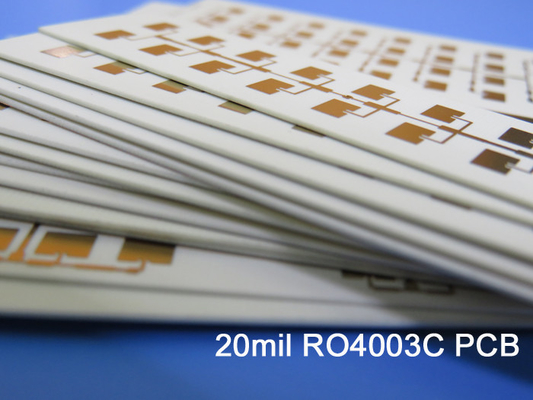

Lo stack-up del PCB è costituito da uno strato di rame di base di 17um, uno strato dielettrico di 20mil e un altro strato di rame di base di 17um.La traccia/spazio minimo è 6/6 mil e la dimensione minima del foro è 12 mil.Non ci sono vie cieche o interrate e lo spessore del pannello finito è di 0,6 mm.Il peso Cu finito è di 1 oz (1,4 mil) su tutti gli strati, con uno spessore di placcatura via di 1 mil.L'argento per immersione viene utilizzato come finitura superficiale, senza serigrafia superiore o inferiore o maschera di saldatura.

Per garantire la qualità del PCB, viene utilizzato un test elettrico al 100%.Si consiglia di riempire la via minima con pasta di rame per una migliore dissipazione termica.Gli stampini di pasta saldante sono forniti per il lato superiore del PCB.

Il PCB è dotato di 31 componenti, 92 piazzole totali, 51 piazzole passanti, 15 piazzole SMT superiori e 26 piazzole SMT inferiori.Dispone inoltre di 59 vie e 75 net, che lo rendono adatto a progetti elettronici complessi.

Le dimensioni della scheda sono 78 x 53 mm=1 pezzo, +/- 0,15 mm e il supporto tecnico è disponibile per qualsiasi domanda o dubbio.È possibile contattare Ivy all'indirizzo sales10@bichengpcb.com per assistenza tecnica.Ci si possono aspettare prestazioni di alta qualità dal PCB per esigenze elettroniche.

Sblocca tutto il potenziale dei tuoi PCB con RO4003C

-Proprietà di RO4003C e come influenzano le prestazioni del PCB

RO4003C è un materiale PCB ad alte prestazioni che ha guadagnato popolarità tra progettisti e produttori per le sue eccezionali proprietà.In questo articolo, esploreremo le caratteristiche di RO4003C, i suoi vantaggi e il confronto con altri materiali PCB ad alta frequenza.

Comprensione di RO4003C e dei suoi usi nella progettazione di PCB

RO4003C è un laminato di idrocarburi riempito di ceramica che vanta una costante dielettrica di 3,38±0,05 e un fattore di dissipazione di 0,0027, che lo rende la scelta ideale per applicazioni ad alta frequenza che richiedono basse perdite e prestazioni ad alta frequenza.Inoltre, RO4003C è un'opzione rispettosa dell'ambiente poiché è compatibile con il processo senza piombo.

In che modo le proprietà di RO4003C influiscono sulle prestazioni del PCB

Le proprietà di RO4003C svolgono un ruolo fondamentale nel determinare le sue prestazioni come materiale PCB.Le sue prestazioni a bassa perdita e ad alta frequenza lo rendono una scelta eccellente per applicazioni RF e microonde.Inoltre, il suo coefficiente termico di ε, pari a +40 ppm/℃, lo rende particolarmente adatto all'uso in ambienti difficili.

Scelta del materiale PCB giusto: confronto tra RO4003C e altre opzioni

Sebbene esistano altri materiali PCB ad alta frequenza come Rogers RT/duroid, Arlon AD300D e Taconic TLC, RO4003C si distingue per le sue basse perdite, le prestazioni ad alta frequenza e le proprietà di gestione termica.

Considerazioni sulla progettazione per PCB RO4003C

I progettisti devono considerare diversi fattori durante la creazione di PCB RO4003C, tra cui il controllo dell'impedenza, l'integrità del segnale e la gestione termica.Il controllo dell'impedenza è fondamentale per garantire prestazioni costanti, mentre l'integrità del segnale è fondamentale per una trasmissione dati affidabile.La gestione termica è necessaria anche per prevenire il surriscaldamento e garantire l'affidabilità a lungo termine.

Produzione di PCB RO4003C: superare le sfide e le migliori pratiche

La produzione di PCB RO4003C può essere difficile a causa delle sue proprietà uniche.Ad esempio, il materiale è fragile, il che lo rende soggetto a crepe durante la perforazione e l'instradamento.I produttori possono superare queste sfide utilizzando attrezzature e tecniche specializzate, come la perforazione laser e la pulizia al plasma.Si consiglia inoltre di riempire la via minima con pasta di rame per una migliore dissipazione termica.

RO4003C per progetti digitali ad alta velocità: garantire il controllo dell'impedenza e l'integrità del segnale

RO4003C è una scelta eccellente per i progetti digitali ad alta velocità che richiedono il controllo dell'impedenza e l'integrità del segnale.Le sue prestazioni a bassa perdita e ad alta frequenza assicurano che i segnali possano essere trasmessi su lunghe distanze senza attenuazione o distorsione.I progettisti possono utilizzare strumenti software specializzati per calcolare le larghezze e la spaziatura della traccia necessarie per ottenere un controllo ottimale dell'impedenza.

RO4003C per progetti RF/microonde: garanzia di basse perdite e prestazioni ad alta frequenza

RO4003C è la scelta ideale per progetti RF e microonde che richiedono basse perdite e prestazioni ad alta frequenza.La sua costante dielettrica e il fattore di dissipazione lo rendono perfetto per applicazioni che richiedono un controllo preciso su impedenza e fase.Inoltre, il suo basso coefficiente termico di ε assicura che le sue prestazioni rimangano stabili in un ampio intervallo di temperature.

RO4003C per ambienti difficili: garantire la gestione termica e l'affidabilità

RO4003C è anche una scelta eccellente per le applicazioni che operano in ambienti difficili, dove temperatura, umidità e vibrazioni possono rappresentare sfide significative.Le sue proprietà di gestione termica assicurano che possa dissipare il calore in modo efficace, mentre la sua stabilità dimensionale e l'elevata resistenza elettrica garantiscono affidabilità a lungo termine.

RO4003C nelle applicazioni aerospaziali e della difesa: soddisfare requisiti rigorosi

RO4003C è ampiamente utilizzato nelle applicazioni aerospaziali e della difesa, dove devono essere soddisfatti severi requisiti di prestazioni e affidabilità.Le sue basse perdite e le prestazioni ad alta frequenza lo rendono ideale per i sistemi di comunicazione e radar, mentre la sua elevata resistenza elettrica e le proprietà di gestione termica assicurano che possa resistere a condizioni estreme.

Il futuro dei PCB RO4003C: tendenze e innovazioni nei materiali e nel design

Poiché la domanda di PCB ad alta frequenza e ad alta velocità continua a crescere, il futuro dei PCB RO4003C sembra promettente.I ricercatori stanno esplorando nuovi modi per migliorare le proprietà del materiale, come la riduzione della sua costante dielettrica e l'aumento della sua conducibilità termica.Inoltre, nuove tecniche di progettazione, come la stampa 3D e PCB flessibili, stanno aprendo nuove opportunità per RO4003C in varie applicazioni.

In conclusione, RO4003C è un materiale PCB ad alte prestazioni che offre una vasta gamma di vantaggi per varie applicazioni elettroniche.Comprendendo le proprietà di RO4003C e le considerazioni progettuali coinvolte nel suo utilizzo, progettisti e produttori possono ottenere prestazioni e affidabilità ottimali nei loro progetti PCB.
