Materiale del PWB: | Polyimide 0.508mm | Spessore del bordo: | 1,3 millimetri ±0.13 |
---|---|---|---|
Conteggio di strato: | 4-Layer | Peso di rame: | 1oz (35µm) |
Maschera della lega per saldatura: | Matt Black | Finitura superficia: | Oro Electroless di immersione del palladio del nichel Electroless (ENEPIG) |
Evidenziare: | PCB in poliimmide a 4 strati,PCB in poliimmide ENEPIG,materiale PCB opaco |
Breve introduzione

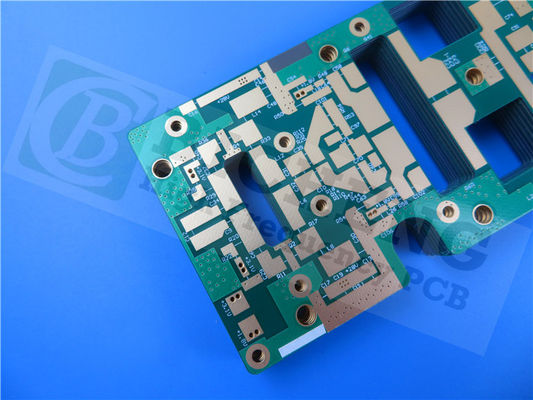

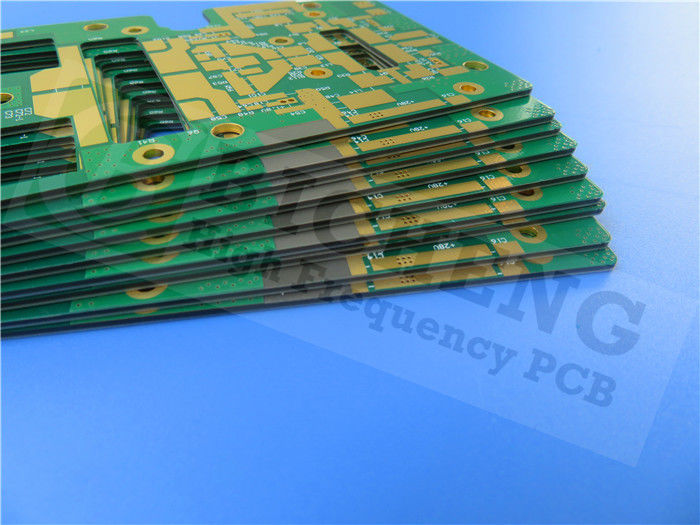

Si tratta di una scheda a quattro strati realizzata in materiale poliimmide con uno spessore finito di 1,3 mm e 1 oz di rame finito su ogni strato (vedere lo stack-up per i dettagli).La scheda ha una maschera di saldatura nera opaca su entrambi i lati e caratteri bianchi con una dimensione di 125 mm x 95 mm per 1 pezzo (incluse le strisce per utensili).La finitura Electroless Nickel Electroless Palladium Immersion gold (ENEPIG) protegge i cuscinetti.Le vie da 0,3 mm sono riempite con resina e tappate secondo IPC-4761 VII.
Tutte le schede sono sottoposte a test elettrico al 100% secondo l'ultima revisione IPC‐9252 prima della spedizione.25 pezzi sono confezionati sottovuoto per 1 busta e 12 kg per scatola per la consegna.
Parametri PCB
DIMENSIONE PCB | 125 mm x 95 mm = 1 pezzo |
TIPO SCHEDA | PCB ad alta frequenza, PCB a microonde |
Numero di strati | 4 strati |
Componenti a montaggio superficiale | SÌ |
Componenti a foro passante | N / A |
ACCUMULO DI STRATI | rame ------- 35um (1 oz) |
TB-73 Poliimmide 0,508 mm | |
rame ------- 35um (1 oz) | |
Prepreg | |
rame ------- 35um (1 oz) | |
TB-73 Poliimmide 0,508 mm | |
rame ------- 35um (1 oz) | |
TECNOLOGIA | |
Traccia minima e spazio: | 4 milioni / 5 milioni |
Fori minimi / massimi: | 0,3 mm / 2,5 mm |
Numero di diversi fori: | 9 |
Numero di fori: | 127 |
Numero di slot fresati: | 2 |
Numero di ritagli interni: | 2 |
Controllo dell'impedenza: | NO |
Numero di dito d'oro: | 0 |
MATERIALE SCHEDA | |
Materiale di base | Poliimmide 0,508 mm |
Lamina finale esterna: | 1 oncia |
Lamina finale interna: | 1 oncia |
Altezza finale del PCB: | 1,3mm±0,13 |
PLACCATURA E RIVESTIMENTO | |
Finitura superficiale | Nichel chimico Palladio chimico Oro per immersione (ENEPIG) |
Maschera di saldatura Applica a: | Entrambe le parti |
Colore maschera di saldatura: | nero opaco |
Tipo di maschera per saldatura: | LPI |
CONTORNO/TAGLIO | Instradamento |
MARCATURA | |
Lato della legenda del componente | Entrambe le parti |
Colore della legenda dei componenti | Bianco |
Nome o logo del produttore: | Bicheng |
ATTRAVERSO | Foro passante placcato (PTH), dimensione minima 0,3 mm riempito e tappato. |
GRADO DI INFIAMMABILITA' | 94V-0 |
TOLLERANZA DIMENSIONALE | |
Dimensione contorno: | 0,0059" |
Placcatura della scheda: | 0,0029" |
Tolleranza di foratura: | 0,002" |
TEST | Test elettrico al 100% prima della spedizione |
TIPO DI OPERA DA FORNIRE | file di posta elettronica, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | In tutto il mondo, globalmente. |
