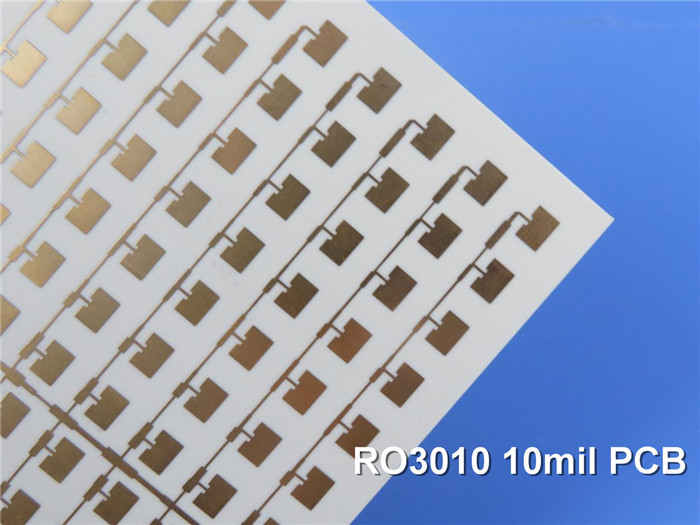

rifinitura di superficie Electroless del nichel del bordo del PWB di 15mils RO3010 rf e dell'oro di immersione

Oggi, siamo deliziati per introdurre il nostro PWB recentemente spedito, che è stato fatto con il materiale di alta qualità di Rogers RO3010 ed è stato elaborato facendo uso di un metodo senza piombo, rendente lo adatto ad operazione nelle temperature che variano da -40℃ a +85℃.

L'accatastamento comprende il rame basso il dielettrico 17um, RO3003 di 25mil e un altro rame basso di 17um.

Con le dimensioni del bordo di 80 x 60 millimetri e di una tolleranza di +/- 0.15mm, la traccia minima/spazio è 7/7 mil e la dimensione minima del foro è di 15 mil. Non ci sono vias ciechi o sepolti e lo spessore finito del bordo è di 0,8 millimetri. Il peso finito del Cu è di 1 oncia (1,4 mil) per tutti gli strati e via il placcaggio dello spessore è 1 mil.

La finitura superficia, consistendo del nichel e dell'oro Electroless di immersione (ENIG), caratterizza un silkscreen superiore bianco e una maschera superiore verde della lega per saldatura. Non c'è silkscreen inferiore o maschera inferiore della lega per saldatura e nessun silkscreen sui cuscinetti della lega per saldatura. Il bordo subisce una prova elettrica 100%.

La corrispondenza di impedenza non è inclusa e uno stampino della pasta della lega per saldatura è fornito per il lato superiore.

Il PWB ha 19 componenti, 38 cuscinetti totali, 21 attraverso i cuscinetti del foro, 17 cuscinetti superiori di SMT, i cuscinetti inferiori di 0 SMT, 35 vias e 15 reti.

Per tutte le domande tecniche, contatti prego l'edera a sales10@bichengpcb.com.

RO3010: Il materiale che avete bisogno di per la prestazione affidabile negli ambienti duri

Il mercato ad alta frequenza del PWB sta espandendosi continuamente e RO3010 è il materiale principale per la progettazione del PCBs ad alto rendimento. RO3010 si vanta una costante dielettrica di 10.2±0.5, operantegli la scelta ideale per le applicazioni ad alta frequenza. Ulteriormente, il suo fattore di dissipazione basso (tanδ) di 0,0027 ed il coefficiente termico di ε a 10 gigahertz 23℃ gli rendono un materiale affidabile per progettazione del PWB.

RO3010 è conosciuto per la sue stabilità dimensionale e resistività di superficie, assicurandosi che possa resistere agli ambienti duri mentre mantenga la prestazione ottimale col passare del tempo. I suoi tassi di assorbimento di tensione dell'acqua e del modulo inoltre gli operano una scelta eccellente per PCBs ad alta densità.

I progettisti devono considerare RO3010 la conducibilità termica e coefficiente di espansione termica quando progetta PCBs con questo materiale per assicurare la prestazione ottimale. La forza di buccia del rame di RO3010, che misura il pli 11, le opera la scelta perfetta per PCBs ad alta densità.

RO3010 è una scelta sicura e sostenibile per progettazione del PWB poiché è processo senza piombo compatibile e rispetta gli standard industriali per infiammabilità.

In conclusione, RO3010 è una scelta eccellente per progettazione ad alta frequenza del PWB. Il suoi coefficiente costante e termico dielettrico, resistività di superficie, stabilità dimensionale, conducibilità termica, forza di buccia di rame, compatibilità senza piombo di processo ed infiammabilità gli rendono un materiale affidabile ed ad alto rendimento per PCBs ad alta densità. Con RO3010, i progettisti possono creare PCBs che soddisfanno anche le richieste più esigenti e spingono i limiti di che cosa è possibile nella progettazione del PWB.
