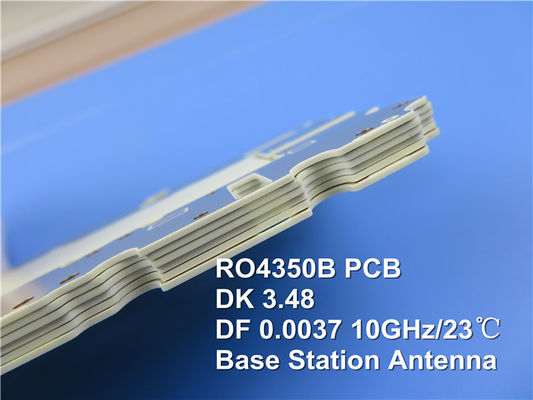

PWB ibrido di RO4350B 10mil che libera prestazione ad alta frequenza

Presentazione RO4350B + alto PWB ibrido di Tg170℃ FR-4 6-Layer, manifatturiero da Bicheng limitato. Costruito facendo uso del materiale di alta qualità di Rogers RO4350B ed elaborato facendo uso dei metodi senza piombo, la durevolezza e la prestazione eccezionali sono raggiunte. Con una gamma di temperature di -40℃ a +85℃, è ideale per uso in una vasta gamma di applicazioni.

L'accatastamento ibrido di 6 strati è composto di strato di rame basso, di dielettrico di RO4350B, di prepreg, di dielettrico FR-4 e di strati di rame, assicurando l'integrità di segnale e l'affidabilità ottimali. Le dimensioni del bordo sono misurate a 56 x 49 millimetri con uno spessore finito di 1,13 millimetri. Una traccia/spazio minimi di 6/6 mil e una dimensione minima del foro di 10 mil è descritto.

Il PWB caratterizza i 0.25mm ripieni di resina e ricoperti via. Un peso di rame di 1 oncia (1,4 mil) sugli strati esterni e di 0,5 once sugli strati interni è raggiunto. La finitura superficia comprende il nichel di immersione e l'oro di immersione (ENIG). Il silkscreen superiore è bianco ed il silkscreen inferiore è assente.

Il controllo dell'impedenza è di prima qualità, con i 50 ohm +/--10% la pista 18.5mil sullo strato superiore. Il PWB ha 53 componenti, 67 cuscinetti totali, 33 cuscinetti del attraverso-foro, 22 cuscinetti superiori di SMT, 12 cuscinetti inferiori di SMT, 49 vias e 15 reti.

A Bicheng limitato, la qualità è data la priorità a. Tutto il PCBs subisce la prova elettrica di 100%, assicurando la prestazione massima e l'affidabilità. Per qualsiasi domande tecniche, edera del contatto a sales10@bichengpcb.com.

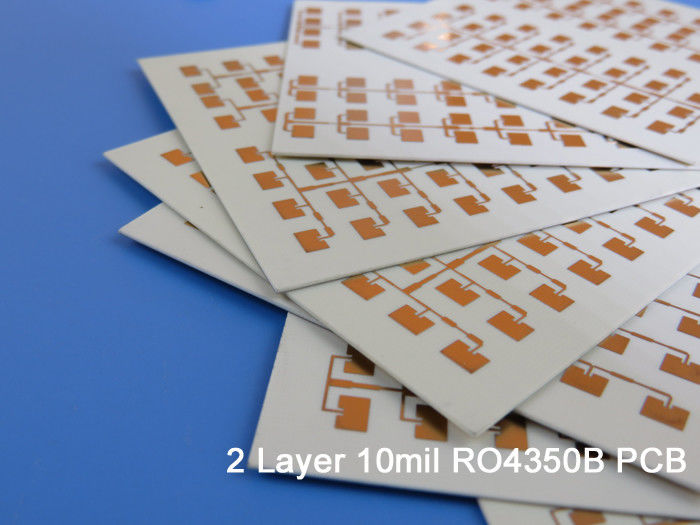

L'ultima guida a RO4350B 10mil PCBs

Quando si tratta di circuiti ad alta frequenza, scegliere il PWB perfetto è vitale. RO4350B 10mil PCBs sono destinati per fornire la prestazione, l'affidabilità e l'integrità di segnale eccezionali, anche nelle applicazioni più esigenti.

Che cosa sono RO4350B 10mil PCBs?

RO4350B è un materiale laminato innovatore che è su misura per le applicazioni ad alta frequenza. Una volta combinato con uno spessore 10mil, consegna un PWB che può fornire il controllo affidabile di integrità e dell'impedenza di segnale alle alte frequenze.

RO4350B 10mil PCBs: Vantaggi

Offerta di RO4350B 10mil PCBs parecchi vantaggi chiave sopra altri tipi di PCBs. Questi comprendono la gestione termica eccellente, la flessibilità di progettazione ottimale e l'integrità di segnale ineguagliata. Ulteriormente, questi bordi sono fabbricati facendo uso dei metodi senza piombo, operanti loro una scelta rispettosa dell'ambiente.

Progettando con RO4350B 10mil PCBs

Nel progettare con RO4350B 10mil PCBs, è essenziale per considerare le loro proprietà uniche e caratteristiche tecniche. I fattori quali il fattore di dissipazione, il coefficiente termico di ε ed il coefficiente di espansione termica hanno un impatto significativo a bordo della prestazione.

Controllo di impedenza in RO4350B 10mil PCBs

Il controllo dell'impedenza è critico per la prestazione affidabile in circuiti ad alta frequenza. RO4350B 10mil PCBs rendere raggiungendo controllo preciso di impedenza più facile che mai, grazie alle proprietà dielettriche eccellenti del materiale e spessore coerente.

Domande nell'ambiente di RO4350B 10mil PCBs

RO4350B 10mil PCBs sono utilizzati in un'ampia varietà di applicazioni, dalle telecomunicazioni a spazio aereo ed a difesa. La loro capacità di fornire l'integrità eccezionale di segnale e della prestazione opera loro una scelta ideale per tutti i circuiti ad alta frequenza.

Misure di controllo di qualità e di prova per RO4350B 10mil PCBs

A Bicheng limitato, siamo impegnati in qualità. Ecco perché sottoponiamo tutto il nostro RO4350B 10mil PCBs alle misure rigorose di controllo di qualità e di prova per assicurarci che ogni bordo rispetti i nostri alti livelli per la prestazione e l'affidabilità.

Problemi comuni d'analisi guasti con RO4350B 10mil PCBs

Malgrado i loro molti vantaggi, RO4350B 10mil PCBs può avvertire i problemi come qualunque altro PWB. I problemi comuni comprendono la delaminazione, insufficiente via la placcatura e la corrispondenza di impedenza sbagliata. Capendo queste edizioni ed intraprendendo le azione per indirizzarle, è possibile raggiungere la prestazione ottimale da questi bordi.

Sviluppi futuri nella tecnologia del PWB di RO4350B 10mil

Come con tutta la tecnologia, il mondo di PCBs sta evolvendosi continuamente. In futuro, possiamo pensare vedere RO4350B ancor più avanzato 10mil PCBs, con gestione termica migliore, le più alte velocità e perfino la migliore integrità di segnale. Poichè questi avanzamenti continuano, le possibilità per circuiti ad alta frequenza continueranno soltanto a svilupparsi.

In conclusione, RO4350B 10mil PCBs sono una scelta eccellente per tutta l'applicazione ad alta frequenza dei circuiti. Con la loro prestazione, affidabilità ed integrità di segnale eccezionali, questi bordi offrono il valore e l'affidabilità ineguagliati. Capendo le loro proprietà e considerazioni uniche di progettazione, è possibile raggiungere la prestazione ottimale da questi bordi e prendere i vostri circuiti ad alta frequenza al livello seguente.
