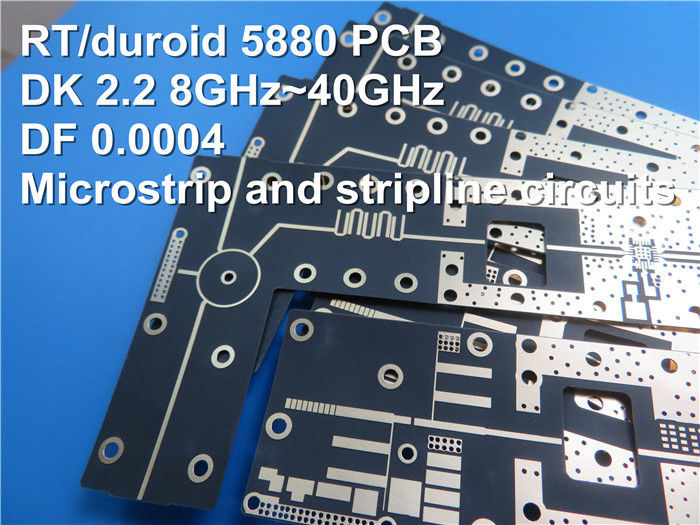

RT/bordo PWB di Duroid 5880 rf per le applicazioni ad alta frequenza

Ciao, l'odierno argomento sta presentando il nostro prodotto recentemente spedito del PWB. Questo doppio ha parteggiato PWB è costruito dal materiale di alta qualità di Rogers RT/duroid 5880, rendente lo ideale per le applicazioni ad alta frequenza. Caratterizza un processo senza piombo, assicurando la sua compatibilità con le norme fabbricanti moderne.

L'accatastamento del PWB consiste di due strati di rame basso con uno spessore di 17um, separato da uno strato del dielettrico di 5mil RT/duroid 5880. Le dimensioni del bordo misurano 7mm x 7mm con una tolleranza di +/- 0.15mm. Con una traccia/spazio minimi di 4/4 mil e una dimensione minima del foro di 10 mil, questo PWB è adatto a varie applicazioni.

Questo prodotto non comprende la maschera della lega per saldatura o del silkscreen ed ha finito con uno spessore di 0.197mm e un peso di rame da 1 oncia (1,4 mil) su tutti gli strati. Completamente è stato provato ad assicurazione di qualità, compreso una prova elettrica 100%.

Questo PWB sostiene una componente ed ha complessivamente due cuscinetti, uno via ed uno netto. È adatto aattraverso-foro ed a disposizione componente di superficie superiore del supporto.

Per alcune domande tecniche circa questo prodotto, non esiti prego a contattare il nostro gruppo di vendite a sales10@bichengpcb.com. Bicheng limitato. riserve tutti i diritti a questo prodotto, copyright 2023

RT/Duroid 5880: L'ultima soluzione per progettazione ad alta frequenza del PWB

--RT/Duroid 5880 per la trasmissione dei dati ad alta velocità

La ricerca dei materiali ad alto rendimento che possono rispondere alle esigenze di progettazione ad alta frequenza del PWB ha condotto alla scoperta di RT/Duroid 5880. Questo materiale su due lati notevole del PWB, manifatturiero da Rogers Corporation, è fatto da una miscela di PTFE e di materiali ceramici, che gli dà le proprietà elettriche e meccaniche superiori. Qui è una panoramica delle sue proprietà ed applicazioni.

Panoramica di RT/Duroid 5880:

RT/Duroid 5880 è un materiale di avanguardia che è stato destinato per rispondere alle esigenze delle applicazioni ad alta frequenza. La suoi costante di dielettrico bassa e fattore di dissipazione basso operargli la scelta ideale per le applicazioni ad alta frequenza, dove la perdita e la distorsione del segnale possono essere edizioni significative. Il materiale è inoltre compatibile con i processi senza piombo, che gli rende un'opzione ecologica per fabbricazione del PWB.

Proprietà dielettriche di RT/Duroid 5880:

La costante dielettrica bassa di RT/Duroid 5880, che varia da 2,20 a 2,22 secondo la frequenza, è uno dei suoi vantaggi più significativi. Ciò le rende un materiale ideale per le applicazioni ad alta frequenza, dove la perdita e la distorsione del segnale possono essere questioni importanti. Il materiale inoltre ha un fattore di dissipazione basso, che assicura che i segnali rimangano chiari ed accurati.

Confrontando RT/Duroid 5880 ad altri materiali del PWB:

Una volta confrontato ad altri materiali del PWB quali FR-4 ed il polyimide, RT/Duroid 5880 corrisponde fuori alle sue proprietà elettriche superiori. La suoi costante dielettrica e fattore di dissipazione bassi operargli la migliore scelta per le applicazioni ad alta frequenza. Inoltre ha proprietà meccaniche eccellenti, con resistenza alla compressione ad alta resistenza e, rendentegli un'opzione durevole per PCBs.

Proprietà termiche e meccaniche di RT/Duroid 5880:

RT/Duroid 5880 ha un coefficiente termico basso di ε, in modo da significa che avverte i cambiamenti minimi nella costante dielettrica con la temperatura. Inoltre ha un'alta temperatura di transizione vetrosa (TD) di 500℃, in modo da significa che può resistere alle temperature elevate senza perdere le sue proprietà meccaniche.

Applicazioni di RT/Duroid 5880:

RT/Duroid 5880 è un materiale versatile che può essere utilizzato in una vasta gamma di applicazioni, compreso spazio aereo, difesa, le telecomunicazioni e le industrie automobilistiche. La suoi costante dielettrica e fattore di dissipazione bassi renderlo ideale per le applicazioni ad alta frequenza, quali i circuiti dell'onda millimetrica e di a microonde, le antenne ed i filtri. Le sue proprietà meccaniche inoltre le rendono un materiale adatto per uso negli ambienti di alto-sforzo.

Progettazione del PCBs con RT/Duroid 5880:

La progettazione del PCBs con RT/Duroid 5880 richiede le considerazioni speciali, quale la necessità per le più piccoli larghezze e gioco della traccia di rappresentare la costante dielettrica bassa del materiale. Tuttavia, i benefici di usando RT/Duroid 5880, quali perdita del segnale e distorsione ridutrici, gli rendono un investimento proficuo per le applicazioni ad alta frequenza.

RT/Duroid 5880 per la trasmissione dei dati ad alta velocità:

RT/Duroid 5880 è il materiale della scelta per il raggiungimento dei tassi di dati di massimo. La sua tangente bassa di perdita e di costante dielettrica renderla adatta ad uso in circuiti digitali ad alta velocità, come quelli utilizzati nelle reti 5G ed in Internet dei dispositivi di cose (IoT).

Compatibilità trattata senza piombo di RT/Duroid 5880:

RT/Duroid 5880 è compatibile con i processi senza piombo, in modo da significa che rispetta le norme fabbricanti moderne ed è un'opzione ecologica per fabbricazione del PWB. Ciò le opera una scelta popolare per le società che guardano per ridurre la loro orma del carbonio e per aderire ai regolamenti ambientali.

Prova e controllo di qualità di RT/Duroid 5880 PCBs:

RT/Duroid 5880 PCBs subiscono la prova ed il controllo di qualità rigorosi per assicurare che rispettino gli più alti livelli della prestazione e dell'affidabilità. Ciò comprende una prova elettrica 100% per verificare l'integrità dei circuiti e per assicurare che siano esenti dai difetti.

Conclusione:

Riassumendo, RT/Duroid 5880 è un materiale di avanguardia che offre le proprietà elettriche e meccaniche superiori. La suoi costante dielettrica e fattore di dissipazione bassi operargli la scelta ideale per le applicazioni ad alta frequenza e la sua compatibilità con i processi senza piombo le rende un'opzione ecologica per fabbricazione del PWB. Con i suoi processi di alta qualità di controllo di qualità e di prova, RT/Duroid 5880 è l'ultima soluzione per le società che guardano per progettare PCBs ad alto rendimento ed affidabile.
