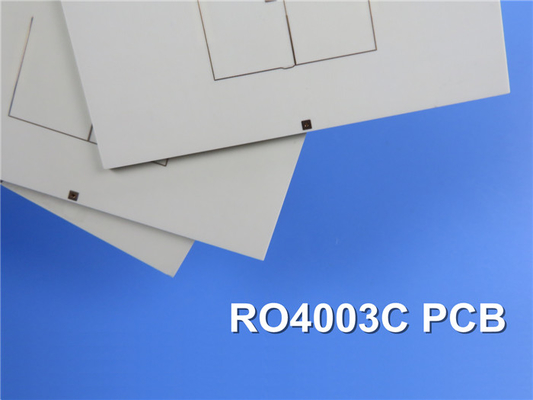

Il nostro PCB a doppia faccia appena spedito è stato prodotto utilizzando materiale Rogers RO4003C di alta qualità e un processo senza piombo per promuovere la sostenibilità ambientale.È stato progettato per funzionare in un ampio intervallo di temperature da -40 ℃ a +85 ℃, rendendolo adatto a una varietà di applicazioni.
Lo stack di PCB comprende uno strato di rame di base di 17um, uno strato dielettrico RO4003C da 60mil e un altro strato di rame di base di 17um.Lo spessore del pannello finito è di 1,6 mm e il peso del rame finito è di 1 oz (1,4 mil) per tutti gli strati.La traccia e lo spazio minimo sono 14/14 mil e la dimensione minima del foro è 20 mil.Non sono presenti vie cieche o sepolte e lo spessore del rivestimento della via è di 1 mil.
Con dimensioni di 510 mm x 150 mm e una tolleranza di +/-0,15 mm, questo PCB è progettato per adattarsi a un'ampia gamma di applicazioni.È dotato di 23 componenti, 191 pad totali, 152 pad passanti, 39 pad SMT superiori, 0 pad SMT inferiori, 161 vie e 9 reti.Il PCB è stato sottoposto a un test elettrico al 100% per garantirne la qualità e l'affidabilità.
La finitura superficiale di questo PCB è HASL senza piombo e non presenta alcuna serigrafia superiore, serigrafica inferiore o maschera di saldatura superiore/inferiore.Per qualsiasi domanda tecnica, contattare Ivy all'indirizzo sales10@bichengpcb.com.
Nel complesso, una scelta duratura e affidabile per i tuoi progetti elettronici, questo PCB appena spedito è stato fabbricato utilizzando materiali di alta qualità e sottoposto a test rigorosi per garantire prestazioni e longevità ottimali.
RO4003C Valore tipico | |||||
Proprietà | RO4003C | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,εProcess | 3,38 ± 0,05 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline fissata | |
Costante dielettrica,εDesign | 3.55 | z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazionetan,δ | 0,0027 0.0021 |
z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +40 | z | ppm/℃ | da -50℃ a 150℃ | IPC-TM-650 2.5.5.5 |
Resistività di volume | 1,7 x 1010 | MΩ.cm | CONDI A | IPC-TM-650 2.5.17.1 | |
Resistività superficiale | 4,2 x 109 | MΩ | CONDI A | IPC-TM-650 2.5.17.1 | |
Forza elettrica | 31,2(780) | z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
Modulo di tensione | 19.650(2.850) 19.450(2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
Resistenza alla trazione | 139(20.2) 100 (14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
Resistenza alla flessione | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Stabilità dimensionale | <0,3 | X, Y | mm/m (mil/pollici) |
dopo attacco + E2/150℃ | IPC-TM-650 2.4.39A |
Coefficiente di espansione termica | 11 14 46 |
X Y z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
TG | >280 | ℃TMA | UN | IPC-TM-650 2.4.24.3 | |
Td | 425 | ℃ TGA | ASTM D 3850 | ||
Conduttività termica | 0,71 | W/M/OK | 80℃ | ASTM C518 | |
Assorbimento dell'umidità | 0.06 | % | 48 ore di immersione 0,060" campione Temperatura 50℃ |
ASTM D 570 | |
Densità | 1.79 | g/cm3 | 23℃ | ASTMD 792 | |
Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiante 1 oz. Foglio EDC |
IPC-TM-650 2.4.8 | |
Infiammabilità | N / A | UL94 | |||
Processo senza piombo compatibile | SÌ |
In che modo RO4003C può aiutarti a ottenere un'integrità del segnale superiore e prestazioni ad alta frequenza
----Conducibilità termica di RO4003C e sua rilevanza nella gestione del calore
RO4003C è un materiale PCB eccezionale che vanta proprietà uniche che lo rendono una scelta ideale per applicazioni ad alta frequenza.In qualità di responsabile delle vendite di alto livello, ti guiderò attraverso un articolo approfondito e informativo sui vantaggi di RO4003C e sulle proprietà che lo rendono una scelta superiore per i progetti di PCB ad alta velocità.
Introduzione a RO4003C e alle sue proprietà uniche
RO4003C è un materiale PCB a doppia faccia avanzato che ha una costante dielettrica di 3,38±0,05 (a 10 GHz/23℃) e una costante dielettrica di progetto di 3,55 (da 8 a 40 GHz).Queste proprietà lo rendono una scelta eccellente per le applicazioni ad alta frequenza che richiedono un'integrità del segnale superiore.Le proprietà uniche di RO4003C includono un basso fattore di dissipazione di 0,0027 (a 10 GHz/23℃) e un basso coefficiente termico di ε, che lo rendono una scelta eccezionale per le applicazioni che richiedono stabilità termica.
Fattore di dissipazione e coefficiente termico di RO4003C
Il basso fattore di dissipazione di RO4003C di 0,0027 (a 10 GHz/23℃) e 0,0021 (a 2,5 GHz/23℃) lo rendono la scelta ideale per le applicazioni ad alta frequenza che richiedono una perdita di segnale minima.Il coefficiente termico di ε varia da -50℃ a 150℃, rendendolo una scelta eccellente per applicazioni che richiedono stabilità termica.
Resistività di volume e resistività di superficie di RO4003C
La resistività di volume di RO4003C è di 1,7 x 1010 MΩ.cm (COND A) e la sua resistività di superficie è di 4,2 x 109 MΩ (COND A), rendendolo una scelta eccezionale per le applicazioni che richiedono un'elevata resistenza di isolamento.
Resistenza elettrica e proprietà meccaniche di RO4003C
RO4003C ha un'eccellente resistenza elettrica di 31,2 (780) Kv/mm (v/mil) (a 0,51 mm/0,020") e un modulo di trazione elevato di 19.650 (2.850) MPa (ksi) (X) e 19.450 (2.821) MPa (ksi) (Y) a temperatura ambiente. Presenta inoltre un'elevata resistenza alla trazione di 139 (20,2) MPa (ksi) (X) e 100 (14,5) MPa (ksi) (Y) a temperatura ambiente, che lo rendono un prodotto affidabile scelta per applicazioni che richiedono elevata resistenza meccanica.
Stabilità dimensionale e coefficiente di dilatazione termica di RO4003C
RO4003C mostra un'eccellente stabilità dimensionale, con un valore massimo di <0,3 mm/m (mil/pollici) dopo l'incisione+E2/150℃.Il suo coefficiente di espansione termica varia da 11 ppm/℃ a 46 ppm/℃ (X, Y, Z) da -55℃ a 288℃, rendendolo la scelta ideale per applicazioni che richiedono proprietà meccaniche stabili in un ampio intervallo di temperature.
Tg e Td di RO4003C e il loro impatto sulla progettazione di PCB ad alta frequenza
RO4003C ha una temperatura di transizione vetrosa (Tg) di >280℃ (TMA A) e una temperatura di decomposizione (Td) di 425℃ (TGA), che lo rendono una scelta eccellente per le applicazioni ad alta temperatura.La sua alta Tg lo rende adatto anche per la compatibilità di processo senza piombo.
Conducibilità termica di RO4003C e sua rilevanza nella gestione del calore
RO4003C ha una conduttività termica di 0,71 W/M/oK (a 80℃), che lo rende una scelta affidabile per le applicazioni che richiedono una gestione efficiente del calore.
Assorbimento dell'umidità e resistenza alla pelatura del rame di RO4003C
RO4003C ha un basso assorbimento di umidità dello 0,06% (dopo 48 ore di immersione a 50 ℃), che lo rende una scelta eccellente per applicazioni che richiedono un'elevata stabilità dimensionale in ambienti umidi.La sua resistenza alla pelatura del rame è di 1,05 N/mm (pli) (dopo il galleggiante per saldatura 1 oz. EDC Foil).
Compatibilità di processo senza piombo di RO4003C
RO4003C è compatibile con i processi senza piombo, il che lo rende una scelta ecologica per i progetti PCB ad alta frequenza.
In conclusione, RO4003C è un materiale PCB ad alte prestazioni che offre proprietà uniche ideali per applicazioni ad alta frequenza.Il suo basso fattore di dissipazione, la stabilità termica, le eccellenti proprietà meccaniche ed elettriche e la compatibilità con i processi senza piombo ne fanno una scelta ottimale per i progetti PCB ad alta velocità.Scegliendo RO4003C, puoi sbloccare tutto il potenziale della tua elettronica ad alta frequenza e ottenere integrità e prestazioni del segnale superiori.
