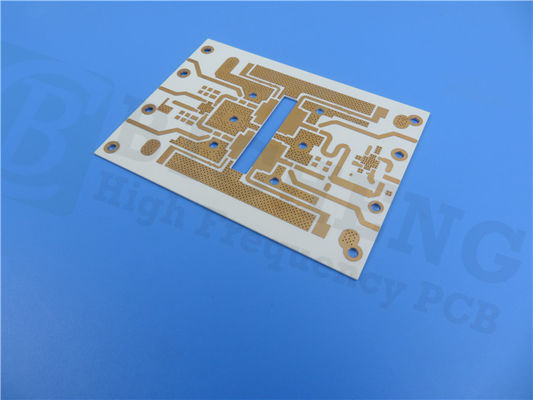

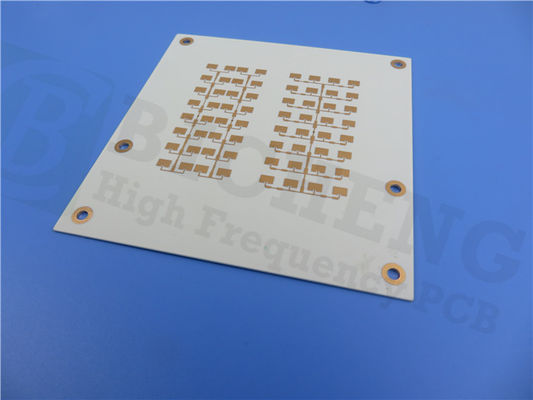

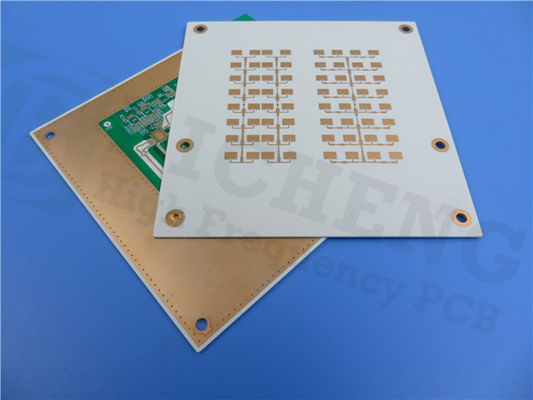

Viene presentata la nostra ultima spedizione di PCB, costruiti con l'eccezionale materiale Rogers RO4350B che offre prestazioni eccezionali per varie applicazioni.Con un processo senza piombo e un intervallo operativo compreso tra -40 ℃ e +85 ℃, il PCB è progettato per soddisfare le tue esigenze negli anni a venire.
Costruito come un PCB a doppia faccia, lo strato dielettrico RO4350B misura 30 mil (0,762 mm) con base in rame di 17 um su entrambi i lati.Ha uno spessore del pannello finito di 0,84 mm e un peso Cu finito di 1 oz (1,4 mil) su tutti gli strati.La traccia/spazio minimo e la dimensione minima del foro sono rispettivamente di 10/10 mil e 15 mil, il che lo rende perfetto per applicazioni ad alta densità con tolleranze ristrette.
Il PCB ha 29 componenti con 50 pad totali, inclusi 25 pad a foro passante e 25 pad SMT superiori.Ha anche 91 vie e 11 reti.Ogni PCB viene accuratamente testato con un test elettrico al 100% per garantirne la qualità e l'affidabilità.
La finitura superficiale senza piombo HASL, la serigrafia superiore in bianco e le maschere di saldatura superiori e inferiori verdi sono caratteristiche standard dei nostri PCB.Il materiale RO4350B offre un'eccellente resistenza all'umidità, rendendolo ideale per ambienti difficili.Dispone inoltre di uno spessore di placcatura via di 1 mil, garantendo una lunga durata.
| RO4350B Valore tipico | |||||
| Proprietà | RO4350B | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,εProcess | 3,48 ± 0,05 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline fissata | |
| Costante dielettrica,εDesign | 3.66 | z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazionetan,δ | 0,0037 0.0031 |
z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +50 | z | ppm/℃ | da -50℃ a 150℃ | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 1,2 x 1010 | MΩ.cm | CONDI A | IPC-TM-650 2.5.17.1 | |
| Resistività superficiale | 5.7x109 | MΩ | CONDI A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31,2(780) | z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Modulo di tensione | 16.767(2.432) 14.153(2.053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistenza alla trazione | 203(29,5) 130(18.9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistenza alla flessione | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | <0,5 | X, Y | mm/m (mil/pollici) |
dopo attacco + E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 10 12 32 |
X Y z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | UN | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Conduttività termica | 0,69 | W/M/OK | 80℃ | ASTM C518 | |
| Assorbimento dell'umidità | 0.06 | % | 48 ore di immersione 0,060" campione Temperatura 50℃ |
ASTM D 570 | |
| Densità | 1.86 | g/cm3 | 23℃ | ASTMD 792 | |
| Forza della buccia di rame | 0,88 (5.0) |
N/mm (pli) |
dopo la saldatura galleggiante 1 oz. Foglio EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | (3)V-0 | UL94 | |||
| Processo senza piombo compatibile | SÌ | ||||
RO4350B: il materiale PCB definitivo per applicazioni ad alte prestazioni
Quando si tratta di progettazione PCB, la scelta del materiale giusto è fondamentale per ottenere prestazioni e affidabilità ottimali.Se stai cercando un materiale PCB di prim'ordine in grado di gestire le esigenze di applicazioni ad alta frequenza e ad alta temperatura, RO4350B è la strada da percorrere.
RO4350B è un materiale PCB a doppia faccia che vanta uno strato dielettrico RO4350B da 30mil e una base di rame di 17um su entrambi i lati.Con uno spessore del pannello finito di 0,84 mm e un peso Cu finito di 1 oz (1,4 mil) su tutti gli strati, questo materiale è progettato per soddisfare i requisiti più esigenti.È anche compatibile con i processi senza piombo, il che lo rende una scelta ecologica per la progettazione di PCB.
Ma ciò che distingue davvero RO4350B sono le sue caratteristiche prestazionali.Con una costante dielettrica di 3,48±0,05 e una costante dielettrica di progetto di 3,66, RO4350B offre un'eccezionale integrità del segnale per applicazioni ad alta frequenza.Vanta inoltre un basso fattore di dissipazione di tan,δ 0,0037 a 10 GHz/23℃, garantendo una perdita di segnale minima.
RO4350B è anche adatto per applicazioni ad alta temperatura, con un coefficiente termico di ε di +50 ppm/℃ e una conduttività termica di 0,69 W/M/K a 80℃.Ha anche una Tg straordinariamente alta di> 280 ℃, che lo rende ideale per l'uso in ambienti ad alta temperatura.
Quando si tratta di durata e affidabilità, RO4350B offre.Offre un'eccellente resistenza all'umidità, assicurando che possa resistere ad ambienti difficili.Inoltre, ha uno spessore di placcatura via di 1 mil, che contribuisce alla sua lunga durata.
Se stai cercando un materiale PCB in grado di gestire le esigenze di applicazioni ad alte prestazioni, RO4350B è la scelta giusta.Con le sue eccezionali caratteristiche prestazionali, migliorerà sicuramente le prestazioni del tuo circuito e soddisferà le tue esigenze di progettazione sia ora che in futuro.
L'assistenza per qualsiasi domanda tecnica è prontamente disponibile dal nostro team di esperti.Contatta il nostro team di vendita all'indirizzo sales10@bichengpcb.com per assistenza.
